Capteur de position linéaire magnétostrictif SSI — SGM-PR10 / SGM-PE10, 25–8000 mm

Les capteurs de position magnétostrictifs SSI de SEGMENsensor fournissent la position linéaire absolue via le protocole SSI (Synchronous Serial Interface). La sortie SSI est standard sur le capteur intégré au vérin SGM-PR10 et sur le capteur à profilé SGM-PE10, et disponible sur demande sur SGM-PR20 et SGM-PF10. Longueur de mot, code Gray ou binaire et résolution sont définis par la référence de commande (ex. SS25G005F). Étendue 25–8000 mm, non-linéarité <±0,01 % FS, répétabilité <±0,001 % FS. Marquage CE, usine à Shenzhen depuis 2019, fourniture OEM en série.

SSI · Gray / binaire <±0,01 % FS 25–8000 mm Fourniture OEM en série

L’essentiel

Un capteur de position magnétostrictif SSI SEGMENsensor transmet la position linéaire absolue sous forme de mot série synchrone en code Gray ou binaire : le variateur ou le contrôleur d’axes la lit directement, sans prise d’origine. La sortie SSI est standard sur SGM-PR10 et SGM-PE10, qui couvrent 25–8000 mm, et disponible sur demande sur SGM-PR20 et SGM-PF10.

  • Plage de mesure de 25–8000 mm sur SGM-PR10, SGM-PE10 et SGM-PF10, et de 25–7500 mm sur SGM-PR20.
  • Longueur de mot, code Gray ou binaire, résolution et sens de comptage sont fixés par la référence de commande, par exemple SS25G005F.
  • Non-linéarité inférieure à ±0,01 % FS (min. ±50 µm) et répétabilité inférieure à ±0,001 % FS (min. ±5 µm).
  • Temps de rafraîchissement de 1 ms pour 1–2 m, 2 ms pour 2–3 m et 5 ms pour 3–4 m.
  • Alimentation 24 V CC ±20 % (standard ; plages 12 V et 5 V selon sortie et modèle), consommation inférieure à 60 mA.

Dernière mise à jour : · Équipe d’ingénierie SEGMENsensor

Capteur de position linéaire magnétostrictif SEGMENsensor SGM-PR10 à sortie SSI pour vérin hydraulique

Définition

Qu’est-ce qu’un capteur de position magnétostrictif SSI ?

C’est un capteur qui associe le principe magnétostrictif — mesure absolue et sans contact — à une sortie numérique SSI. Le capteur mesure la position absolue d’un aimant le long d’une tige guide d’ondes en acier inoxydable grâce à des impulsions ultrasonores de torsion : aucune prise d’origine n’est nécessaire à la mise sous tension. La sortie SSI transmet cette position sous forme de mot en code binaire ou Gray sur des paires différentielles horloge et données ; la longueur de mot et la résolution sont fixées par la référence de commande. Le maître (variateur ou module SSI de l’automate) fournit l’horloge, le capteur renvoie les données de façon synchrone.

Fonctionnement de la liaison SSI

  • Principe : le maître envoie des impulsions d’horloge (CLK+/CLK–), le capteur renvoie les bits de données (DATA+/DATA–). Un cycle SSI standard utilise n+1 impulsions d’horloge pour transmettre n bits, n étant la longueur de mot de la référence de commande. Le capteur fige la position au début de chaque salve et la décale bit par bit : tous les bits correspondent au même instant.
  • Gray ou binaire : en code Gray, deux positions voisines ne diffèrent que d’un bit, ce qui évite les erreurs de transition à la lecture ; c’est le format recommandé pour les capteurs magnétostrictifs. Le binaire se charge directement dans des registres entiers de l’automate. Les deux portent la même information de position.
  • Équipements compatibles : tout équipement acceptant un codeur absolu SSI — variateurs avec entrée de retour SSI, contrôleurs d’axes avec module SSI, automates équipés d’une carte SSI.

Caractéristiques

Caractéristiques techniques du capteur magnétostrictif SSI

Valeurs de la fiche technique SGM-PR10 / SGM-PE10. Le tableau complet et la référence de commande figurent sur les pages SGM-PR10 et SGM-PE10.

ParamètreValeur
Principe de mesureMagnétostrictif, absolu, sans contact
Séries avec SSISGM-PR10 (intégré au vérin) et SGM-PE10 (profilé) — standard ; SGM-PR20 et SGM-PF10 — sur demande
Paramètres SSILongueur de mot, code Gray / binaire, résolution (µm) et sens de comptage fixés par la référence de commande, ex. SS25G005F
Autres sorties4–20 mA, 0–20 mA, 0–10 V, RS485 Modbus RTU ; Profinet sur demande (SGM-PR10 / PE10)
Étendue de mesure25–8000 mm (SGM-PR10, SGM-PE10, SGM-PF10) ; 25–7500 mm (SGM-PR20)
Non-linéarité<±0,01 % FS (min. ±50 µm)
Répétabilité<±0,001 % FS (min. ±5 µm)
Temps de rafraîchissement1 ms (1–2 m), 2 ms (2–3 m), 5 ms (3–4 m), <10 ms selon l’étendue
Alimentation24 V CC ±20 % (standard ; plages 12 V et 5 V selon sortie et modèle)
Consommation<60 mA (varie selon l’étendue)
Tête / tubeTête en alliage d’aluminium, tube et bride en inox 304 (SGM-PR10)
Tenue en pression35 MPa en continu, 70 MPa en pointe (tige SGM-PR10)
RaccordementConnecteur M16 (SSI 7 broches) ou câble direct
Température de fonctionnement−40 °C à +85 °C
Indice de protectionIP67 (SGM-PR10 / SGM-PE10)
ÉchantillonsDès 1 pièce pour qualification ; volume selon le projet
Délai3–5 semaines (standard)
CertificationsCE, RoHS

Câblage

Raccorder un capteur SSI à un variateur ou à un automate

Les SGM-PR10 / SGM-PE10 à sortie SSI utilisent la version 7 broches du connecteur M16 ou un câble direct. Vérifiez toujours avec le schéma de raccordement de la fiche technique de votre capteur.

Brochage

Le connecteur SSI porte l’alimentation (+/–), Clock+ et Clock–, Data+ et Data–. Les numéros de broches et couleurs de fils exacts figurent dans le tableau de raccordement de la fiche technique SGM-PR10 / SGM-PE10 ; câblez toujours d’après ce tableau.

Règles du câblage différentiel

Câble à paires torsadées avec blindage général. La paire horloge (CLK+/CLK–) et la paire données (DATA+/DATA–) sont torsadées séparément. La longueur de câble admissible diminue quand la fréquence d’horloge augmente : respectez la limite du manuel de votre contrôleur. Reliez le blindage à la terre côté contrôleur (maître) uniquement, pour éviter les boucles de masse.

Paramétrage du variateur

Type de codeur : SSI absolu · nombre de bits : selon commande (ex. 25 pour SS25G005F) · code : Gray ou binaire, selon commande · course : celle du capteur en mm. Sur demande, nous fournissons des fichiers de paramètres pour les plateformes de variateurs courantes.

Applications

Applications du capteur magnétostrictif à sortie SSI

Partout où un variateur ou un contrôleur d’axes dispose d’une entrée SSI et a besoin d’un retour de position linéaire absolu sans cycle de prise d’origine :

  • Presses servo-hydrauliques : retour SSI vers la régulation de la valve proportionnelle pour l’asservissement de position du coulisseau ; la sortie absolue supprime la course de référence après mise sous tension.
  • Formage des métaux : butée arrière de presse plieuse et position du tablier avec SSI vers la CN ; le rafraîchissement rapide suit les cadences élevées en découpe-emboutissage sur outil à suivre.
  • Presses à injecter : position absolue de l’unité de fermeture et de la vis d’injection en SSI direct vers le variateur ; la construction résiste à l’huile hydraulique et aux agents de démoulage.
  • Vérins hydrauliques : le SGM-PR10 se loge dans le vérin avec un tube de 35 MPa et transmet la position en SSI. Voir capteurs de position pour vérin hydraulique.
  • Portiques et magasins automatisés : SSI par axe sur les portiques, hauteur des transstockeurs ; courses jusqu’à 8 m avec SGM-PE10 et position absolue au retour de l’alimentation, sans mouvement de référence.
  • Axes de machines-outils : axes linéaires à grande course, soumis aux vibrations ou à la pollution, où un codeur accouplé n’est pas pratique.

SSI magnétostrictif ou règle optique ? Le capteur magnétostrictif SSI n’a pas d’échelle optique à encrasser, donne la position absolue à la mise sous tension et couvre les grandes courses en boîtier IP67. Une règle optique se justifie quand la précision requise dépasse la non-linéarité de <±0,01 % FS (min. ±50 µm).

Devis

Ce qui détermine le devis d’un capteur magnétostrictif SSI

Pas de liste de prix publiée : usine en direct, devis selon votre besoin, réponse sous 24 heures.

Série et course

SGM-PR10 (intégré au vérin) ou SGM-PE10 (profilé) de 25 à 8000 mm ; SSI sur demande sur SGM-PR20 et SGM-PF10.

Paramètres SSI

Longueur de mot (24 ou 25 bits), code Gray ou binaire, résolution et sens de comptage, selon votre variateur ou contrôleur.

Raccordement et alimentation

Connecteur M16 7 broches ou câble direct ; 24 V CC en standard, plages 12 V et 5 V selon sortie et modèle.

OEM et quantité

Course spéciale, connecteur et marquage à votre marque sont chiffrés selon la quantité. Les échantillons de qualification partent de 1 pièce ; la production est planifiée selon votre volume annuel.

Conditions commerciales : devis FOB Chine, hors fret international et droits d’importation · paiement 100 % par virement T/T à l’avance · garantie 12 mois · Fourniture OEM en série · échantillons en 5–7 jours ouvrés · production en 3–5 semaines · réponse sous 24 heures. Comment acheter

Vidéo : principe de fonctionnement, fabrication et essais

Capteurs de position magnétostrictifs : fabrication et essais
Capteurs de position magnétostrictifs : fabrication et essaisImages réelles de la production des capteurs de position magnétostrictifs SEGMENsensor : assemblage électronique, soudage laser des tiges et brides, déverminage, test du signal à l’oscilloscope, étalonnage sur banc d’essai linéaire et plaques signalétiques marquées au laser.
1:23 · YouTubeDemander un devis →
Transcription

Capteurs de position magnétostrictifs : comment SEGMENsensor les fabrique et les teste. Tout commence par l’électronique. Chaque carte est soudée à la main puis montée dans la tête du capteur. La tête, le câble et le connecteur sont assemblés sur le boîtier, et des gaines thermorétractables protègent le câblage. Les tiges et les brides sont soudées au laser sur un montage rotatif, avec une caméra pour aligner chaque soudure. L’électronique passe ensuite sur un banc de déverminage. Chaque capteur est testé. L’oscilloscope contrôle le signal de retour, un appareil de mesure contrôle la sortie. Chaque capteur est ensuite étalonné sur un banc d’essai linéaire, où un logiciel vérifie la mesure sur toute la course. Enfin, la plaque signalétique est marquée au laser avec le modèle et le nom de la société. Courses 25–8000 mm · Fourniture OEM en série · Demandez un devis sur segmensensor.com

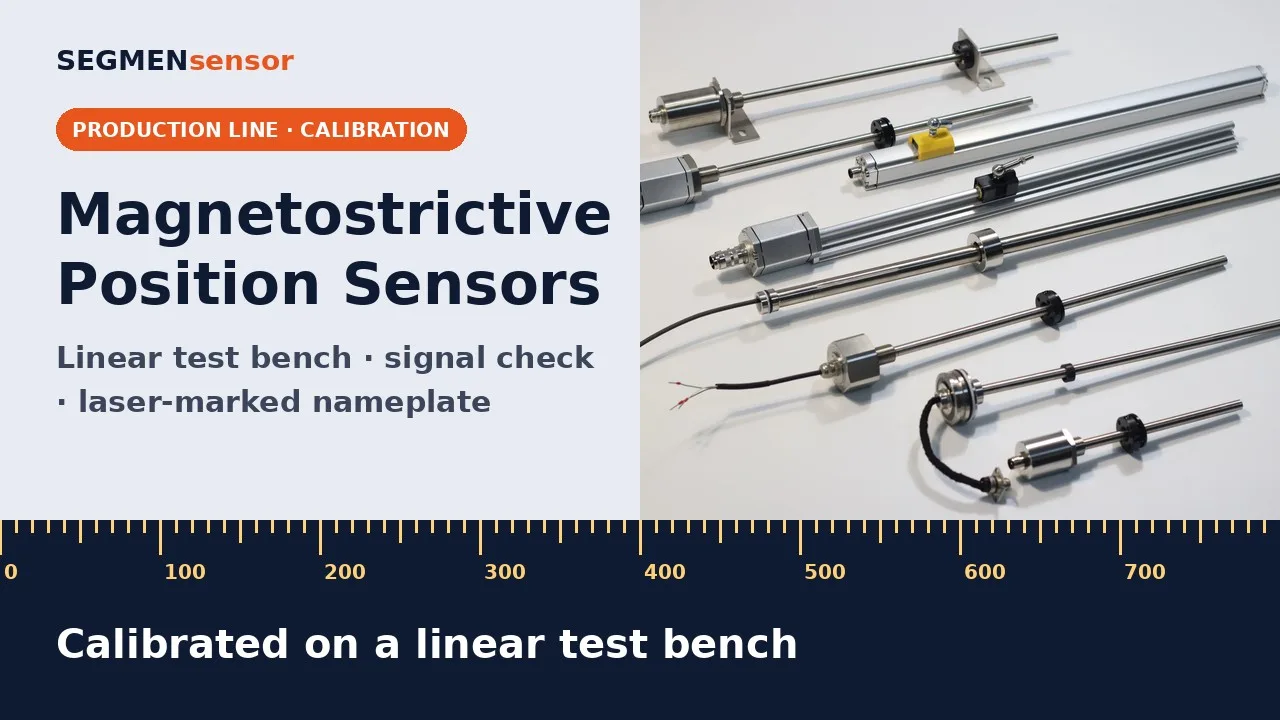

Capteurs de position magnétostrictifs : essais, étalonnage et marquage laser
Capteurs de position magnétostrictifs : essais, étalonnage et marquage laserImages de la ligne de production des capteurs de position magnétostrictifs SEGMENsensor : déverminage de l’électronique, câblage et contrôle du signal à l’oscilloscope, étalonnage sur un banc d’essai linéaire avec logiciel et plaque signalétique marquée au laser.
1:05 · YouTubeDemander un devis →
Transcription

Capteurs de position magnétostrictifs : essais, étalonnage et marquage. Les cartes électroniques vieillissent sur des bancs de déverminage avant l’assemblage. Chaque capteur est ensuite câblé pour les essais. Le signal de retour est contrôlé à l’oscilloscope. Sur un banc d’essai linéaire, l’aimant se déplace le long de la tige, et la sortie est étalonnée en fonction de sa position. Les valeurs d’étalonnage sont réglées et enregistrées dans le logiciel. Enfin, chaque plaque signalétique est marquée au laser avec le modèle et les coordonnées de l’entreprise. Chaque capteur testé · Fourniture OEM en série. Demandez un devis sur segmensensor.com.

Questions fréquentes

Questions fréquentes sur les capteurs magnétostrictifs SSI

Qu’est-ce que la sortie SSI d’un capteur magnétostrictif ?

SSI (Synchronous Serial Interface) est une interface numérique qui transmet la position absolue en train de bits série sur des paires différentielles horloge et données. Le contrôleur envoie une salve d’horloge, le capteur renvoie la position figée bit par bit. Longueur de mot, code Gray ou binaire et résolution sont fixés par la référence de commande. La liaison est point à point, sans adressage, et la position n’est pas perdue à la coupure d’alimentation, contrairement à un codeur incrémental.

Quelle différence entre une sortie SSI en code Gray et en binaire ?

Le capteur est livré avec le code choisi dans la référence de commande : G pour Gray, ou binaire. En Gray, un seul bit change entre deux positions voisines, ce qui évite les erreurs de transition à l’échantillonnage du mot ; c’est le choix habituel pour les capteurs de position absolus. Le binaire convient quand le contrôleur ne sait pas convertir le Gray. Exemple de code de sortie : SS25G005F.

Comment raccorder un capteur SSI à un variateur ou à un automate ?

Avec un câble blindé à paires torsadées, une paire pour l’horloge et une pour les données, blindage relié à la terre d’un seul côté. Sur SGM-PR10 / SGM-PE10, la version SSI utilise le connecteur M16 7 broches (l’analogique et le RS485 utilisent 6 broches) ; le brochage figure dans la fiche technique. Dans le contrôleur, réglez codeur SSI avec la même longueur de mot, le même code et la même résolution que la référence (SS25G005F = 25 bits, Gray, 5 µm).

Quelle résolution offre un capteur magnétostrictif SSI ?

La résolution est fixée en µm par la référence de commande (ex. SS25G005F = mot de 25 bits, code Gray, 5 µm par incrément). La qualité de mesure est donnée par la fiche technique : sur SGM-PR10 / SGM-PE10, non-linéarité <±0,01 % FS (min. ±50 µm) et répétabilité <±0,001 % FS (min. ±5 µm). La résolution est la taille d’un incrément ; la non-linéarité est l’écart maximal par rapport à la position réelle.

Quel est le temps de rafraîchissement maximal ?

Le temps de transmission SSI dépend de l’horloge et de la longueur de mot (25 bits à 1 MHz prennent environ 25 µs). Le temps de rafraîchissement du capteur, selon la fiche technique, est de 1 ms pour 1–2 m, 2 ms pour 2–3 m, 5 ms pour 3–4 m et moins de 10 ms au-delà. Pour une boucle d’asservissement, comparez le temps de cycle au temps de rafraîchissement du capteur.

Existe-t-il une version alimentée en 12 V ?

Oui. L’alimentation standard est 24 V CC ; des plages 12 V et 5 V sont disponibles selon la sortie et le modèle, par exemple pour les réseaux de bord 12 V des véhicules et engins mobiles. Indiquez la tension d’alimentation et le signal de sortie dans votre demande.
