Zylindereinbau · flacher Scheibenkopf · wenig Bauraum

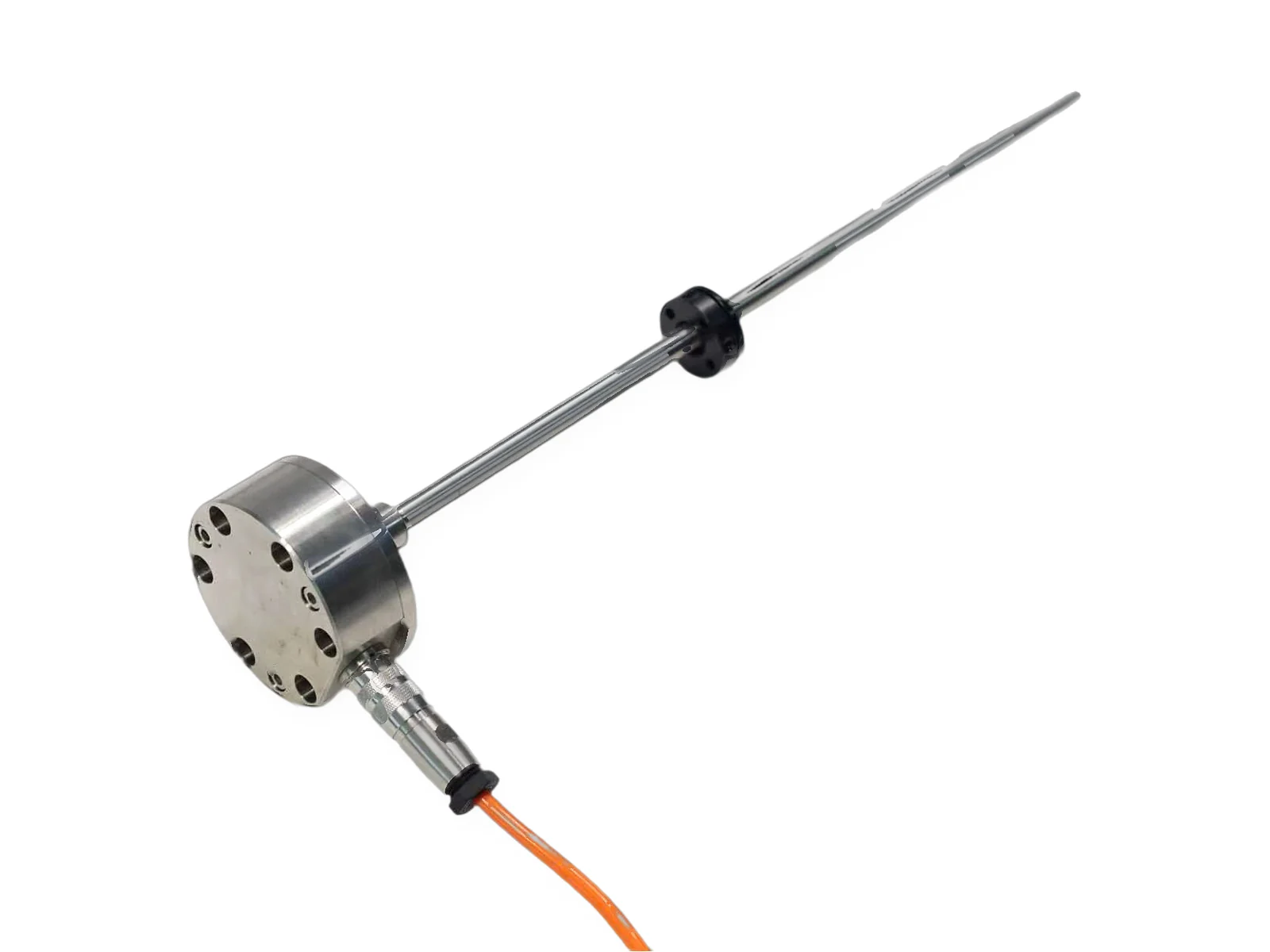

Magnetostriktiver Wegsensor mit Flachkopf SGM-PF10 für Hydraulikzylinder 25–8000 mm · 35 MPa
Der SGM-PF10 ist ein magnetostriktiver Wegsensor mit flachem Scheibenkopf für Hydraulikzylinder, hinter deren Zylinderboden kaum Bauraum bleibt. Das Druckrohr hält 35 MPa dauerhaft (70 MPa Spitze), der Sensor misst 25–8000 mm, ist nach IP68 abgedichtet und gibt die Absolutposition analog, über RS485 oder – auf Anfrage – über SSI aus.
- Messlänge
- 25–8000 mm
- Druck
- 35 MPa dauerhaft
- Schutzart
- IP68
- Lieferung
- OEM-Serie
Das Wichtigste in Kürze
Der SEGMENsensor SGM-PF10 ist ein magnetostriktiver Wegsensor mit flachem Scheibenkopf für Hydraulikzylinder mit wenig Bauraum hinter dem Zylinderboden, etwa U-förmige Bauformen. Er ist für 35 MPa dauerhaft ausgelegt, misst 25–8000 mm, ist nach IP68 abgedichtet und liefert analoge Signale, RS485 oder auf Anfrage SSI.
- Messlänge 25–8000 mm, Nichtlinearität <±0,01 % (min. ±50 µm), Wiederholgenauigkeit <±0,001 % (min. ±5 µm).
- Das Druckrohr aus Edelstahl 304 ist für 35 MPa dauerhaft und 70 MPa Spitze ausgelegt.
- Ausgänge 4–20 mA, 0–20 mA, 0–10 V und RS485 Modbus RTU, SSI auf Anfrage.
- Schutzart IP68, Betriebstemperatur -40 bis +85 °C, Versorgung 24 V DC (±20 %) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ).
- Qualifizierungsmuster ab 1 Stück in 5–7 Arbeitstagen; eine 12-V-Ausführung fertigen wir auf Anfrage.
Kurz erklärt
Was ist der SGM-PF10?
Die flache Bauform des SGM-PF10 ist für U-förmige und andere Hydraulikzylinder mit begrenztem Einbauraum gedacht. Messbereich 25–8000 mm, Ausgang analog / SSI / RS485, Druckfestigkeit 35 MPa dauerhaft und 70 MPa Spitze. Die Vorsilbe SGM in der Bestellnummer steht für die magnetostriktive Baureihe von SEGMENsensor; der vollständige Typenschlüssel steht weiter unten und im Datenblatt.
Stand 2026-10-14 · Werte aus dem Datenblatt SGM-PF10, Rev. A.
Technische Daten
Technische Daten SGM-PF10
Alle Werte aus dem Datenblatt SGM-PF10. Bestellbarer Bereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.
| Parameter | Wert |
|---|---|
| Leistungsdaten | |
| Messbereich | 25–8000 mm |
| Ausgangssignal | 0-20mA (Bürde max./min. 0/500Ω) / 4-20mA (Bürde max./min. 0/500Ω) / 0-10V (min. Last >5KΩ) / RS485 (MODBUS RTU) / SSI (auf Anfrage) |
| Auflösung | 16-Bit-D/A |
| Nichtlinearität | <±0.01% (min. ±50um) |
| Wiederholgenauigkeit | <±0.001% (min. ±5um) |
| Aktualisierungszeit | <5ms (abhängig vom Messbereich) / 1ms (1m<Messbereich<2m) / 2ms (2m<Messbereich<3m) / 5ms (3m<Messbereich<4m) |
| Einsatzbedingungen | |
| Magnetgeschwindigkeit | beliebig |
| Betriebstemperatur | -40~+85℃ |
| Lagertemperatur | -55~+85℃ |
| Luftfeuchtigkeit | 90 % PR10, ohne Betauung |
| Temperaturkoeffizient | <30ppm/℃ |
| Schutzart | IP68 |
| Druckfestigkeit | 35Mpa (dauerhaft) 70Mpa (Spitze) |
| Montage | |
| Einbaulage | beliebig |
| Montage | M18*1.5 oder kundenspezifisch |
| Positionsmagnet | Ringmagnet oder Schwimmer |
| Elektrische Daten | |
| Elektrischer Anschluss | Direkter Kabelabgang oder Stecker |
| Versorgungsspannung | 24VDC (±20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ) |
| Stromaufnahme | <60mA (abhängig vom Messbereich) |
| Verpolschutz | Maximal -30VDC |
| Überspannungsschutz | Maximal 36VDC |
| Isolationsfestigkeit | 500VDC |
| Werkstoffe | |
| Sensorkopf | Edelstahl 304 |
| Schutzrohr | Edelstahl 304 |
| Montageflansch | Edelstahl 304 |
Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Typenschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle Datenblätter magnetostriktiv (englisch)
Sie brauchen ein 3D-Modell (STEP) oder Hilfe bei der Typauswahl? Schreiben Sie unseren Ingenieuren – Antwort an Werktagen innerhalb von 24 Stunden.
Abmessungen & Anschluss
Abmessungen und elektrischer Anschluss SGM-PF10
Steckerbelegung Analogausgang (6-polig)
| Pin | Belegung |
|---|---|
| 1 | Analogausgang + |
| 2 | Analogausgang – |
| 3 | reserviert für Inbetriebnahme |
| 4 | reserviert für Inbetriebnahme |
| 5 | Versorgung + |
| 6 | Versorgung – (GND) |
Steckerbelegung SSI (7-polig)
| Pin | Belegung |
|---|---|
| 1 | Daten (–) |
| 2 | Daten (+) |
| 3 | Takt (+) |
| 4 | Takt (–) |
| 5 | Versorgung + |
| 6 | Versorgung – (GND) |
| 7 | NC, nicht belegt |
Typenschlüssel
So bestellen Sie den SGM-PF10
Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Typenschlüssel stehen, sind auf Anfrage erhältlich.
SGM-PF10-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]
| Code | Bedeutung |
|---|---|
| Montage | |
| 18 | M18×1.5 |
| XX | Kundenspezifisches Gewinde |
| Messlänge | |
| 00025–08000 | 5 Stellen in mm, 5-mm-Schritte |
| Ausgang | |
| I1F | 4–20 mA, Nullpunkt am Stabende |
| I1R | 4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf |
| I2F | 0–20 mA, Nullpunkt am Stabende |
| I2R | 0–20 mA invertiert (20–0 mA), Nullpunkt am Kopf |
| V1F | 0–10 V, Nullpunkt am Stabende |
| V1R | 0–10 V invertiert (10–0 V), Nullpunkt am Kopf |
| V2F | 0–5 V, Nullpunkt am Stabende |
| V2R | 0–5 V invertiert (5–0 V), Nullpunkt am Kopf |
| R4 | RS485 (Modbus RTU) |
| XX | Ausgang nach Kundenvorgabe |
| Anschluss | |
| K16 | M16-Stecker, 6-polig |
| C02 … C99 | Direktes Kabel, Zahl = Länge in m (C02 = 2 m) |
| …X | Suffix X: Kabel nach Kundenvorgabe |
| Optionen | |
| (keine) | Standard-Totzonen der Baureihe |
| Z9 | Totzonen nach Kundenvorgabe |
Bestellbeispiel
| SGM-PF10-18-00800-I1F-C05 | 800 mm, 4–20 mA, 5 m Kabel |
Auswahl
Wann ist der SGM-PF10 die richtige Wahl?
- Hinter dem Zylinderboden steht axial nur wenig Bauraum zur Verfügung.
- Der Sensor muss IP68 erfüllen und 35 MPa standhalten.
- Der Hub kann über 4 m liegen.
Magnetostriktive Wegsensor-Baureihen von SEGMENsensor im Vergleich
| Bestellnummer | Geeignet für | Messlänge | Ausgang | Schutzart |
|---|---|---|---|---|
| SGM-PR10 | Wegsensor für Hydraulikzylinder | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PE10 | Magnetostriktiver Linearwegsensor (Profil) | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PR20 | Magnetostriktiver Wegsensor IP68 | 25–7500 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PE20 | Schlanker Linearwegsensor (Profil) | 25–4000 mm | 4–20 mA / 0–10 V / RS485 | IP67 |
| SE-PR30 | Eigensicherer Linearwegsensor | 25–4000 mm | 0.5–4.5 V / 0–5 V / 4–20 mA / RS485 | IP67 IP68 |
| SGM-PF10 | Magnetostriktiver Sensor mit Flachkopf | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PF20 | Kompakter magnetostriktiver Sensor | 25–4000 mm | 4–20 mA / 0–10 V / 0.5–4.5 V / 0.25–4.75 V | IP68 |
| SGM-PR40 | Kompakter Stab-Wegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PR50 | Miniatur-Linearwegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
Weiterlesen: Magnetostriktive Wegaufnehmer für Hydraulikzylinder · So funktioniert ein magnetostriktiver Wegsensor (englisch) · LVDT oder magnetostriktiv?
Anwendungen
Typische Einsatzbereiche des SGM-PF10
Typische Anwendungen in der Hydraulik und im Maschinenbau – die Eignung bewerten wir für jedes Projekt.
Bestellung
SGM-PF10 bei SEGMENsensor bestellen
Qualifizierungsmuster ab 1 Stück für Versuche und Ersatz, Serienfertigung nach Ihrem Jahresbedarf.
Lieferzeit für Muster.
Serienaufträge.
Jede Anfrage beantwortet ein Ingenieur.
Senden Sie die Bestellnummer oder Hub, Ausgang, Montage und Anschluss. Sondermesslängen, Totzonen, Kabel und Magnete bieten wir auf Anfrage an. Lieferbedingung FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.
Video: Funktionsprinzip, Fertigung und Prüfung
Transkript
Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.
Transkript
Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · OEM-Serienlieferung · Angebot anfordern unter segmensensor.com
FAQ
SGM-PF10 – häufige Fragen
Warum ein flacher Scheibenkopf statt eines Standard-Stabsensors?
Der Flachkopf verkürzt den Teil des Sensors, der aus dem Zylinder herausragt. Das ist bei U-förmigen Zylindern oder Zylindern mit Gabelkopf-Befestigung entscheidend, an denen ein höherer Sensorkopf mit der Befestigung kollidieren würde.
Welche Anschlussvarianten hat der SGM-PF10?
Direkter Kabelabgang (Länge in Metern im Typenschlüssel) oder M16-Stecker – gemäß Typenschlüssel des SGM-PF10.
Welche Messlänge hat der SGM-PF10?
Der SGM-PF10 ist von 25 bis 8000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage möglich.
Wie lese ich den Typenschlüssel des SGM-PF10?
Der Schlüssel lautet SGM-PF10-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]. Beispiel: SGM-PF10-18-00800-I1F-C05 bedeutet 800 mm, 4–20 mA, 5 m Kabel. Alle Optionen stehen in der Typenschlüssel-Tabelle auf dieser Seite und im Datenblatt.
Ab welcher Stückzahl liefern Sie den SGM-PF10 und wie lang ist die Lieferzeit?
Qualifizierungsmuster gibt es ab 1 Stück; Muster liefern wir in 5–7 Arbeitstagen, Serienaufträge in 3–5 Wochen, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
Gibt es den SGM-PF10 auch mit 12-V-Versorgung?
Ja. Standard ist 24 V DC; 12-V- und 5-V-Versorgungsbereiche sind je nach Ausgang und Typ möglich, zum Beispiel für das 12-V-Bordnetz von Fahrzeugen und mobilen Arbeitsmaschinen. Bitte nennen Sie in Ihrer Anfrage Versorgungsspannung und Ausgangssignal.
OEM-Projekt mit dem Flachkopf-Wegsensor SGM-PF10 anfragen
Nennen Sie uns Bestellnummer oder Hub, Ausgang, Einschraubgewinde, Anschluss, Betriebsdruck und Jahresmenge. Unser Ingenieurteam antwortet innerhalb von 24 Stunden.
