Schlanker Profil-Wegsensor · Außenmontage

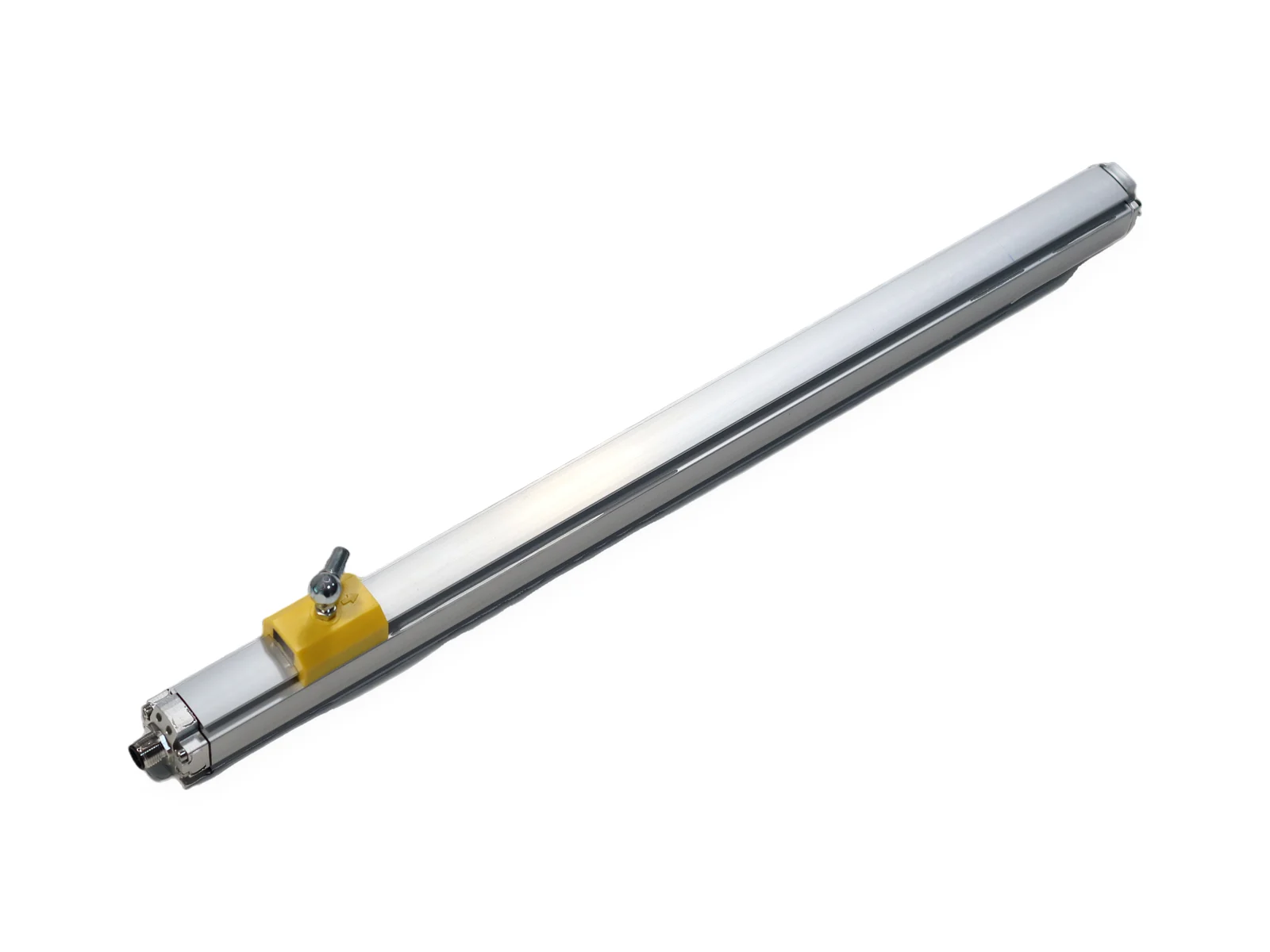

Schlanker magnetostriktiver Linearwegsensor SGM-PE20 25–4000 mm · zweikanalig
Der SGM-PE20 ist ein magnetostriktiver Linearwegsensor in einem schlanken Aluminiumprofil für die Montage auf der Maschinenoberfläche. Er misst 25–4000 mm mit Schiebemagnet, trapezförmigem oder L-förmigem schwebendem Magneten und gibt die Absolutposition als 4–20 mA, 0–10 V, zweikanaliges Analogsignal oder RS485 aus – mit einer Nichtlinearität unter ±0,01 % FS.
- Messlänge
- 25–4000 mm
- Ausgänge
- 4–20 mA / 0–10 V / zweikanalig / RS485
- Schutzart
- IP67
- Lieferung
- OEM-Serie
Das Wichtigste in Kürze
Der SEGMENsensor SGM-PE20 ist ein schlanker magnetostriktiver Linearwegsensor im Aluminiumprofil für die Aufbaumontage an Maschinen: Er erfasst einen Schiebemagneten oder einen trapez- bzw. L-förmigen schwebenden Magneten verschleißfrei über 25–4000 mm und liefert 4–20 mA, 0–10 V, ein zweikanaliges Analogsignal oder RS485 Modbus RTU.
- Messlänge 25–4000 mm, Nichtlinearität <±0,01 % FS (min. ±50 µm), Wiederholgenauigkeit <±0,001 % (min. ±5 µm).
- Zweikanaliger Analogausgang (4–20 mA + 20–4 mA oder 0–10 V + 10–0 V) zusätzlich zu 4–20 mA, 0–20 mA und 0–10 V.
- Lochabstand der Befestigungsklemmen 42,5 mm oder 50 mm, wählbar bei der Bestellung.
- Schutzart IP67, Versorgung 24 V DC (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ), Betriebstemperatur -40 bis +85 °C.
- Qualifizierungsmuster ab 1 Stück in 5–7 Arbeitstagen, Serienaufträge in 3–5 Wochen.
Kurz erklärt
Was ist der SGM-PE20?
Das schlanke Aluminiumprofilgehäuse des SGM-PE20 lässt sich einfach auf Maschinenoberflächen oder in freien Bauräumen außen an der Maschine montieren. Analogausgang 0–10 V DC / 4–20 mA / 0–20 mA; Digitalausgang RS485. Die Vorsilbe SGM in der Bestellnummer steht für die magnetostriktive Baureihe von SEGMENsensor; der vollständige Typenschlüssel steht weiter unten und im Datenblatt.
Stand 2026-10-13 · Werte aus dem Datenblatt SGM-PE20, Rev. A.
Technische Daten
Technische Daten SGM-PE20
Alle Werte aus dem Datenblatt SGM-PE20. Bestellbarer Bereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.
| Parameter | Wert |
|---|---|
| Ausgangsart | |
| Analogausgang | 0-10VDC / 4-20mA / 0-20mA (zweikanalig) |
| Digitalausgang | RS485 |
| Leistungsdaten | |
| Messbereich | 25–4000 mm |
| Ausgangssignal | 0-20mA (Bürde max./min. 0/500Ω), 4-20mA (Bürde max./min. 0/500Ω), 0-10V (min. Last >5KΩ), RS485 (MODBUS RTU) |
| Auflösung | 16-Bit-D/A |
| Nichtlinearität | <±0.01%FS (min ±50um) |
| Wiederholgenauigkeit | <±0.001% (min ±5um) |
| Aktualisierungszeit | <10ms (je nach Messlänge); 1ms (1m<Messlänge<2m); 2ms (2m<Messlänge<3m); 5ms (3m<Messlänge<4m) |
| Einsatzbedingungen | |
| Magnetgeschwindigkeit | beliebig |
| Betriebstemperatur | -40~+85°C |
| Lagertemperatur | -55~+85°C |
| Luftfeuchtigkeit | 90 % Luftfeuchtigkeit, keine Reifbildung. |
| Temperaturkoeffizient | <30ppm/°C |
| Schutzart | IP67 |
| Elektrische Daten | |
| Elektrischer Anschluss | Direkter Kabelabgang oder Stecker |
| Versorgungsspannung | 24VDC (+20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ) |
| Stromaufnahme | <60mA (abhängig von der Messlänge) |
| Verpolschutz | Maximal -30VDC |
| Überspannungsschutz | Maximal 36VDC |
| Isolationsfestigkeit | 500VDC |
| Montage | |
| Einbaulage | beliebig |
| Montage | Klemmen-Lochabstand 42,5 mm oder 50 mm (bei Bestellung wählen) |
| Positionsmagnet | Ringmagnet oder Schwimmer |
Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Typenschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle Datenblätter magnetostriktiv (englisch)
Sie brauchen ein 3D-Modell (STEP) oder Hilfe bei der Typauswahl? Schreiben Sie unseren Ingenieuren – Antwort an Werktagen innerhalb von 24 Stunden.
Abmessungen & Anschluss
Abmessungen und elektrischer Anschluss SGM-PE20
Steckerbelegung Analogausgang (5-polig)
| Pin | Belegung |
|---|---|
| 1 | +24VDC(-15/+20%) |
| 2 | Ausgang 1 |
| 3 | DC-Masse (0V) |
| 4 | Ausgang 2 |
| 5 | DC-Masse |
LED-Statusanzeige
| LED | Bedeutung |
|---|---|
| Grün an / Rot aus | Normalbetrieb innerhalb des gültigen Messbereichs |
| Grün aus / Rot an | Der Magnet liegt außerhalb des gültigen Messbereichs oder wird nicht erkannt. |
| Grün aus / Rot blinkt | Inbetriebnahme-/Debug-Modus aktiv |
Typenschlüssel
So bestellen Sie den SGM-PE20
Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Typenschlüssel stehen, sind auf Anfrage erhältlich.
SGM-PE20-<Magnet>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]
| Code | Bedeutung |
|---|---|
| Magnet | |
| MG | Schiebemagnet (geführt) |
| MT | Trapezförmiger schwebender Magnet |
| ML | L-förmiger schwebender Magnet |
| Messlänge | |
| 00025–04000 | 5 Stellen in mm, 5-mm-Schritte |
| Ausgang | |
| I1F | 4–20 mA, Nullpunkt am Stabende |
| I1B | Zweikanalig 4–20 mA + 20–4 mA |
| V1F | 0–10 V, Nullpunkt am Stabende |
| V1B | Zweikanalig 0–10 V + 10–0 V |
| R4 | RS485 (Modbus RTU) |
| Anschluss | |
| K12 | M12-Stecker |
| C02 … C99 | Direktes Kabel, Zahl = Länge in m (C02 = 2 m) |
| Optionen | |
| (ohne) | Serienmäßige Totzonen |
| Z9 | Kundenspezifische Totzonen |
| B50 | Klemmen-Lochabstand 50 mm (Standard 42,5 mm) |
Bestellbeispiel
| SGM-PE20-MG-00500-I1F-K12-B50 | Schiebemagnet, 500 mm, 4–20 mA, M12-Stecker, Klemmen-Lochabstand 50 mm |
Auswahl
Wann ist der SGM-PE20 die richtige Wahl?
- Der Hub beträgt höchstens 4 m und am Maschinenrahmen ist wenig Bauraum frei.
- Sie brauchen aus demselben Sensor einen zweiten, gegenläufigen Analogkanal.
- Der Lochabstand der Klemmen muss zu 42,5 mm oder 50 mm passen.
Magnetostriktive Wegsensor-Baureihen von SEGMENsensor im Vergleich
| Bestellnummer | Geeignet für | Messlänge | Ausgang | Schutzart |
|---|---|---|---|---|
| SGM-PR10 | Wegsensor für Hydraulikzylinder | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PE10 | Magnetostriktiver Linearwegsensor (Profil) | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PR20 | Magnetostriktiver Wegsensor IP68 | 25–7500 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PE20 | Schlanker Linearwegsensor (Profil) | 25–4000 mm | 4–20 mA / 0–10 V / RS485 | IP67 |
| SE-PR30 | Eigensicherer Linearwegsensor | 25–4000 mm | 0.5–4.5 V / 0–5 V / 4–20 mA / RS485 | IP67 IP68 |
| SGM-PF10 | Magnetostriktiver Sensor mit Flachkopf | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PF20 | Kompakter magnetostriktiver Sensor | 25–4000 mm | 4–20 mA / 0–10 V / 0.5–4.5 V / 0.25–4.75 V | IP68 |
| SGM-PR40 | Kompakter Stab-Wegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PR50 | Miniatur-Linearwegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
Die Datenseiten einiger SGM-Baureihen sind auf Englisch. Weiterlesen: Magnetostriktive Wegsensoren im Überblick · So funktioniert ein magnetostriktiver Wegsensor (englisch) · LVDT oder magnetostriktiv?
Anwendungen
Typische Einsatzbereiche des SGM-PE20
Typische Anwendungen im Maschinenbau – die Eignung bewerten wir für jedes Projekt.
Bestellung
SGM-PE20 bei SEGMENsensor bestellen
Qualifizierungsmuster ab 1 Stück für Versuche und Ersatz, Serienfertigung nach Ihrem Jahresbedarf.
Lieferzeit für Muster.
Serienaufträge.
Jede Anfrage beantwortet ein Ingenieur.
Senden Sie die Bestellnummer oder Hub, Ausgang, Montage und Anschluss. Sondermesslängen, Totzonen, Kabel und Magnete bieten wir auf Anfrage an. Lieferbedingung FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.
Video: Funktionsprinzip, Fertigung und Prüfung
Transkript
Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.
Transkript
Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · OEM-Serienlieferung · Angebot anfordern unter segmensensor.com
FAQ
SGM-PE20 – häufige Fragen
Was bedeutet der zweikanalige Ausgang des SGM-PE20?
Der Sensor liefert zwei Analogsignale gleichzeitig – zum Beispiel 4–20 mA plus 20–4 mA oder 0–10 V plus 10–0 V –, sodass eine Steuerung und ein separater Überwachungs- oder Sicherheitskanal die Position jeweils eigenständig lesen.
Welchen Lochabstand haben die Befestigungsklemmen des SGM-PE20?
Standard ist ein Klemmen-Lochabstand von 42,5 mm; 50 mm wählen Sie mit der Option B50 im Typenschlüssel.
Welche Messlänge hat der SGM-PE20?
Der SGM-PE20 ist von 25 bis 4000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage möglich.
SGM-PE20 oder SGM-PE10 – welcher Profilsensor passt?
Beide sind Profilsensoren für die Außenmontage. Der SGM-PE20 ist das schlankere Profil für 25–4000 mm mit Analogausgang, zweikanaligem Analogausgang oder RS485; der SGM-PE10 deckt 25–8000 mm ab und bietet zusätzlich SSI.
Wie lese ich den Typenschlüssel des SGM-PE20?
Der Schlüssel lautet SGM-PE20-<Magnet>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]. Beispiel: SGM-PE20-MG-00500-I1F-K12-B50 bedeutet Schiebemagnet, 500 mm, 4–20 mA, M12-Stecker, Klemmen-Lochabstand 50 mm. Alle Optionen stehen in der Typenschlüssel-Tabelle auf dieser Seite und im Datenblatt.
Ab welcher Stückzahl liefern Sie den SGM-PE20 und wie lang ist die Lieferzeit?
Qualifizierungsmuster gibt es ab 1 Stück und werden in 5–7 Arbeitstagen geliefert, Serienaufträge in 3–5 Wochen; jede Anfrage beantworten wir innerhalb von 24 Stunden.
Wovon hängt der Preis des SGM-PE20 ab?
Der Preis hängt von Messlänge, Ausgang, Magnet, Anschluss, Optionen und Stückzahl ab. Senden Sie uns Ihre Spezifikation – Sie erhalten an Werktagen innerhalb von 24 Stunden ein Angebot (FOB China, ohne internationale Fracht und Einfuhrabgaben).
OEM-Projekt mit dem schlanken Profil-Wegsensor SGM-PE20 anfragen
Nennen Sie uns Bestellnummer oder Hub, Ausgang (auch zweikanalig), Magnet, Klemmen-Lochabstand, Anschluss und Jahresmenge. Unser Ingenieurteam antwortet innerhalb von 24 Stunden.
