Linearwegsensor im Aluminiumprofil · Außenmontage

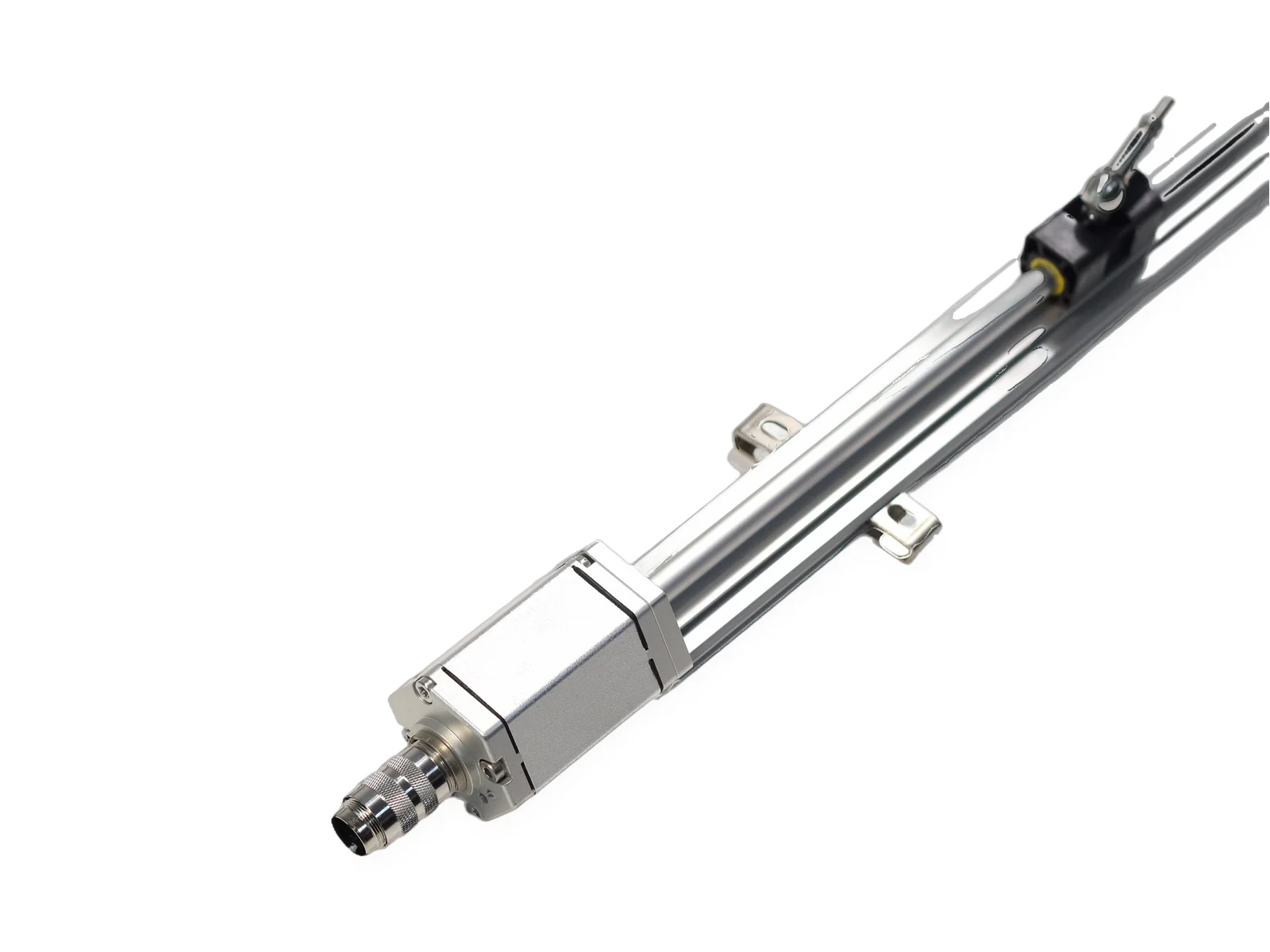

Magnetostriktiver Linearwegsensor SGM-PE10 im Aluminiumprofil 25–8000 mm · SSI
Der SGM-PE10 ist ein magnetostriktiver Linearwegsensor im Aluminiumprofilgehäuse für die Außenmontage. Er wird mit Klemmen auf die Maschinenoberfläche oder den Maschinenrahmen gesetzt, misst 25–8000 mm mit Schiebe-, Trapez- oder schwebendem Magneten und gibt die Absolutposition als 4–20 mA, 0–10 V, RS485 oder SSI aus – mit einer Nichtlinearität unter ±0,01 % FS.
- Messlänge
- 25–8000 mm
- Ausgänge
- 4–20 mA / 0–10 V / RS485 / SSI
- Schutzart
- IP67
- Lieferung
- OEM-Serie
Das Wichtigste in Kürze
Der SEGMENsensor SGM-PE10 ist ein magnetostriktiver Linearwegsensor im Aluminiumprofil für die Montage außerhalb des Zylinders: Er wird auf die Maschine geklemmt, erfasst einen Schiebe-, Trapez- oder schwebenden Magneten berührungslos über 25–8000 mm und liefert die Absolutposition als 4–20 mA, 0–10 V, RS485 Modbus RTU oder SSI.
- Messlänge 25–8000 mm, Nichtlinearität <±0,01 % FS (min. ±50 µm), Wiederholgenauigkeit <±0,001 % (min. ±5 µm).
- Aktualisierungszeit 1 ms bei 1–2 m, 2 ms bei 2–3 m und 5 ms bei 3–4 m Messlänge.
- Versorgung 24 V DC (±20 %) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ), Verpolschutz bis -30 V DC, Überspannungsschutz bis 36 V DC.
- Schutzart IP67, Betriebstemperatur -40 bis +85 °C.
- Qualifizierungsmuster ab 1 Stück in 5–7 Arbeitstagen; jede Anfrage beantworten wir innerhalb von 24 Stunden.
Kurz erklärt
Was ist der SGM-PE10?
Das Aluminiumprofilgehäuse des SGM-PE10 lässt sich bequem auf Maschinenoberflächen oder in freien Bauräumen außerhalb des Zylinders montieren. Analogausgang 0–10 V DC / 4–20 mA / 0–20 mA; Digitalausgang RS485 / SSI (Profinet auf Anfrage). Die Vorsilbe SGM in der Bestellnummer steht für die magnetostriktive Baureihe von SEGMENsensor; der vollständige Typenschlüssel steht weiter unten und im Datenblatt.
Stand 2026-10-12 · Werte aus dem Datenblatt SGM-PE10, Rev. A.
Technische Daten
Technische Daten SGM-PE10
Alle Werte aus dem Datenblatt SGM-PE10. Bestellbarer Bereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.
| Parameter | Wert |
|---|---|
| Ausgangsart | |
| Analogausgang | 0-10VDC / 4-20mA / 0-20mA |
| Digitalausgang | RS485 / SSI (Profinet auf Anfrage) |
| Leistungsdaten | |
| Messbereich | 25–8000 mm |
| Ausgangssignal | 0-20mA (Bürde max./min. 0/500Ω), 4-20mA (Bürde max./min. 0/500Ω), 0-10V (min. Last >5KΩ), RS485 (MODBUS RTU), SSI |
| Auflösung | 16-Bit-DA |
| Nichtlinearität | <±0.01%FS (min ±50um) |
| Wiederholgenauigkeit | <±0.001% (min ±5um) |
| Aktualisierungszeit | <10ms (abhängig vom Messbereich); 1ms (1m<Messbereich<2m); 2ms (2m<Messbereich<3m); 5ms (3m<Messbereich<4m) |
| Einsatzbedingungen | |
| Magnetgeschwindigkeit | beliebig |
| Betriebstemperatur | -40~+85°C |
| Lagertemperatur | -55~+85°C |
| Luftfeuchtigkeit | 90 % Luftfeuchtigkeit, ohne Reifbildung. |
| Temperaturkoeffizient | <30ppm/°C |
| Schutzart | IP67 |
| Elektrische Daten | |
| Elektrischer Anschluss | Direkter Kabelabgang oder Stecker |
| Versorgungsspannung | 24VDC (±20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ) |
| Stromaufnahme | <60mA (abhängig vom Messbereich) |
| Verpolschutz | Maximal -30VDC |
| Überspannungsschutz | Maximal 36VDC |
| Isolationsfestigkeit | 500VDC |
| Montage | |
| Einbaulage | beliebig |
| Positionsmagnet | Ringmagnet oder Schwimmer |
| Werkstoffe | |
| Sensorkopf | Aluminiumlegierung |
| Schutzrohr | Edelstahl 304 |
Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Typenschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle Datenblätter magnetostriktiv (englisch)
Sie brauchen ein 3D-Modell (STEP) oder Hilfe bei der Typauswahl? Schreiben Sie unseren Ingenieuren – Antwort an Werktagen innerhalb von 24 Stunden.
Abmessungen & Anschluss
Abmessungen und elektrischer Anschluss SGM-PE10
Steckerbelegung Analogausgang (6-polig)
| Pin | Belegung |
|---|---|
| 1 | Analogausgang + |
| 2 | Analogausgang – |
| 3 | reserviert für Inbetriebnahme |
| 4 | reserviert für Inbetriebnahme |
| 5 | Versorgung + |
| 6 | Versorgung – (GND) |
Steckerbelegung SSI (7-polig)
| Pin | Belegung |
|---|---|
| 1 | Daten (–) |
| 2 | Daten (+) |
| 3 | Takt (+) |
| 4 | Takt (–) |
| 5 | Versorgung + |
| 6 | Versorgung – (GND) |
| 7 | NC, nicht belegt |
LED-Statusanzeige
| LED | Bedeutung |
|---|---|
| Grün an / Rot aus | Normalbetrieb innerhalb des gültigen Messbereichs |
| Grün aus / Rot an | Der Magnet liegt außerhalb des gültigen Messbereichs oder wird nicht erkannt. |
| Grün aus / Rot blinkt | Inbetriebnahme-/Debug-Modus aktiv |
Typenschlüssel
So bestellen Sie den SGM-PE10
Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Typenschlüssel stehen, sind auf Anfrage erhältlich.
SGM-PE10-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]
| Code | Bedeutung |
|---|---|
| Montage | |
| MS | Schiebemagnet |
| MT | Trapezmagnet |
| MF | Schwebender Magnet (berührungslos) |
| Messlänge | |
| 00025–08000 | 5 Stellen in mm, 5-mm-Schritte (25–8000 mm) |
| Ausgang | |
| I1F | 4–20 mA, Nullpunkt am Messende |
| I1R | 4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf |
| I2F | 0–20 mA, Nullpunkt am Messende |
| I2R | 0–20 mA invertiert (20–0 mA), Nullpunkt am Kopf |
| V1F | 0–10 V, Nullpunkt am Messende |
| V1R | 0–10 V invertiert (10–0 V), Nullpunkt am Kopf |
| V2F | 0–5 V, Nullpunkt am Messende |
| V2R | 0–5 V invertiert (5–0 V), Nullpunkt am Kopf |
| R4 | RS485 (Modbus RTU) |
| SS | SSI; anhängen: Bits + Code + Auflösung in µm + Richtung, z. B. SS25G005F |
| Anschluss | |
| K16 | M16-Stecker (Analog / RS485 6-polig, SSI 7-polig) |
| C02 … C99 | Direktes Kabel, Zahl = Länge in m (C02 = 2 m) |
| …X | Suffix X: Kabel nach Kundenvorgabe |
| Optionen | |
| (keine) | Standard-Totzonen der Baureihe |
| Z1 | Kurze Totzonen 30 + 60 mm |
| Z9 | Totzonen nach Kundenvorgabe |
Bestellbeispiel
| SGM-PE10-MS-01200-SS25G005F-C02 | Profilausführung, Schiebemagnet, 1200 mm, SSI 25 Bit Gray-Code 5 µm, 2 m Kabel |
Auswahl
Wann ist der SGM-PE10 die richtige Wahl?
- Der Sensor muss außerhalb des Zylinders oder auf dem Maschinenrahmen sitzen.
- Sie wollen einen geführten Schiebemagneten auf der Profilschiene oder einen berührungslosen schwebenden Magneten.
- Ihre Bewegungssteuerung braucht SSI für den geschlossenen Lageregelkreis.
Magnetostriktive Wegsensor-Baureihen von SEGMENsensor im Vergleich
| Bestellnummer | Geeignet für | Messlänge | Ausgang | Schutzart |
|---|---|---|---|---|
| SGM-PR10 | Wegsensor für Hydraulikzylinder | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PE10 | Magnetostriktiver Linearwegsensor (Profil) | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PR20 | Magnetostriktiver Wegsensor IP68 | 25–7500 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PE20 | Schlanker Linearwegsensor (Profil) | 25–4000 mm | 4–20 mA / 0–10 V / RS485 | IP67 |
| SE-PR30 | Eigensicherer Linearwegsensor | 25–4000 mm | 0.5–4.5 V / 0–5 V / 4–20 mA / RS485 | IP67 IP68 |
| SGM-PF10 | Magnetostriktiver Sensor mit Flachkopf | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PF20 | Kompakter magnetostriktiver Sensor | 25–4000 mm | 4–20 mA / 0–10 V / 0.5–4.5 V / 0.25–4.75 V | IP68 |
| SGM-PR40 | Kompakter Stab-Wegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PR50 | Miniatur-Linearwegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
Die Datenseiten der übrigen SGM-Baureihen sind auf Englisch. Weiterlesen: Magnetostriktive Positionssensoren mit SSI · So funktioniert ein magnetostriktiver Wegsensor (englisch) · LVDT oder magnetostriktiv?
Anwendungen
Typische Einsatzbereiche des SGM-PE10
Typische Anwendungen im Maschinenbau – die Eignung bewerten wir für jedes Projekt.
Bestellung
SGM-PE10 bei SEGMENsensor bestellen
Qualifizierungsmuster ab 1 Stück für Versuche und Ersatz, Serienfertigung nach Ihrem Jahresbedarf.
Lieferzeit für Muster.
Serienaufträge.
Jede Anfrage beantwortet ein Ingenieur.
Senden Sie die Bestellnummer oder Hub, Ausgang, Montage und Anschluss. Sondermesslängen, Totzonen, Kabel und Magnete bieten wir auf Anfrage an. Lieferbedingung FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.
Video: Funktionsprinzip, Fertigung und Prüfung
Transkript
Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.
Transkript
Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · OEM-Serienlieferung · Angebot anfordern unter segmensensor.com
FAQ
SGM-PE10 – häufige Fragen
Schiebemagnet oder schwebender Magnet – welchen wähle ich für den SGM-PE10?
Ein Schiebemagnet läuft in der Profilnut und wird über einen Kugelgelenkarm mitgenommen; das passt zu langen Achsen mit etwas Fluchtungsfehler. Ein schwebender Magnet berührt das Gehäuse nicht und verschleißt daher überhaupt nicht, braucht aber einen definierten Luftspalt. Beide Varianten wählen Sie im Typenschlüssel.
Worin unterscheiden sich SGM-PE10 und SGM-PE20?
Beide sind Profilsensoren für die Außenmontage. Der SGM-PE10 deckt 25–8000 mm ab und bietet SSI; der SGM-PE20 ist ein schlankeres Profil für 25–4000 mm mit Analogausgang, zweikanaligem Analogausgang oder RS485.
Welche Messlänge hat der SGM-PE10?
Der SGM-PE10 ist von 25 bis 8000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage möglich.
Wie lese ich den Typenschlüssel des SGM-PE10?
Der Schlüssel lautet SGM-PE10-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]. Beispiel: SGM-PE10-MS-01200-SS25G005F-C02 bedeutet Profilausführung, Schiebemagnet, 1200 mm, SSI 25 Bit Gray-Code 5 µm, 2 m Kabel. Alle Optionen stehen in der Typenschlüssel-Tabelle auf dieser Seite und im Datenblatt.
Ab welcher Stückzahl liefern Sie den SGM-PE10 und wie lang ist die Lieferzeit?
Qualifizierungsmuster gibt es ab 1 Stück; die Serienfertigung planen wir nach Ihrem Jahresbedarf. Muster liefern wir in 5–7 Arbeitstagen, Serienaufträge in 3–5 Wochen, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
Was kostet der SGM-PE10?
Der Preis hängt von Messlänge, Ausgang, Magnet, Anschluss, Optionen und Stückzahl ab. Senden Sie uns Ihre Spezifikation – Sie erhalten an Werktagen innerhalb von 24 Stunden ein Angebot (FOB China, ohne internationale Fracht und Einfuhrabgaben).
OEM-Projekt mit dem Profil-Wegsensor SGM-PE10 anfragen
Nennen Sie uns Bestellnummer oder Hub, Ausgang, Magnet, Montage, Anschluss und Jahresmenge. Unser Ingenieurteam antwortet innerhalb von 24 Stunden.
