Kopf und Stab aus Edelstahl 304 · Schutzart IP68 · absolutes Wegsignal

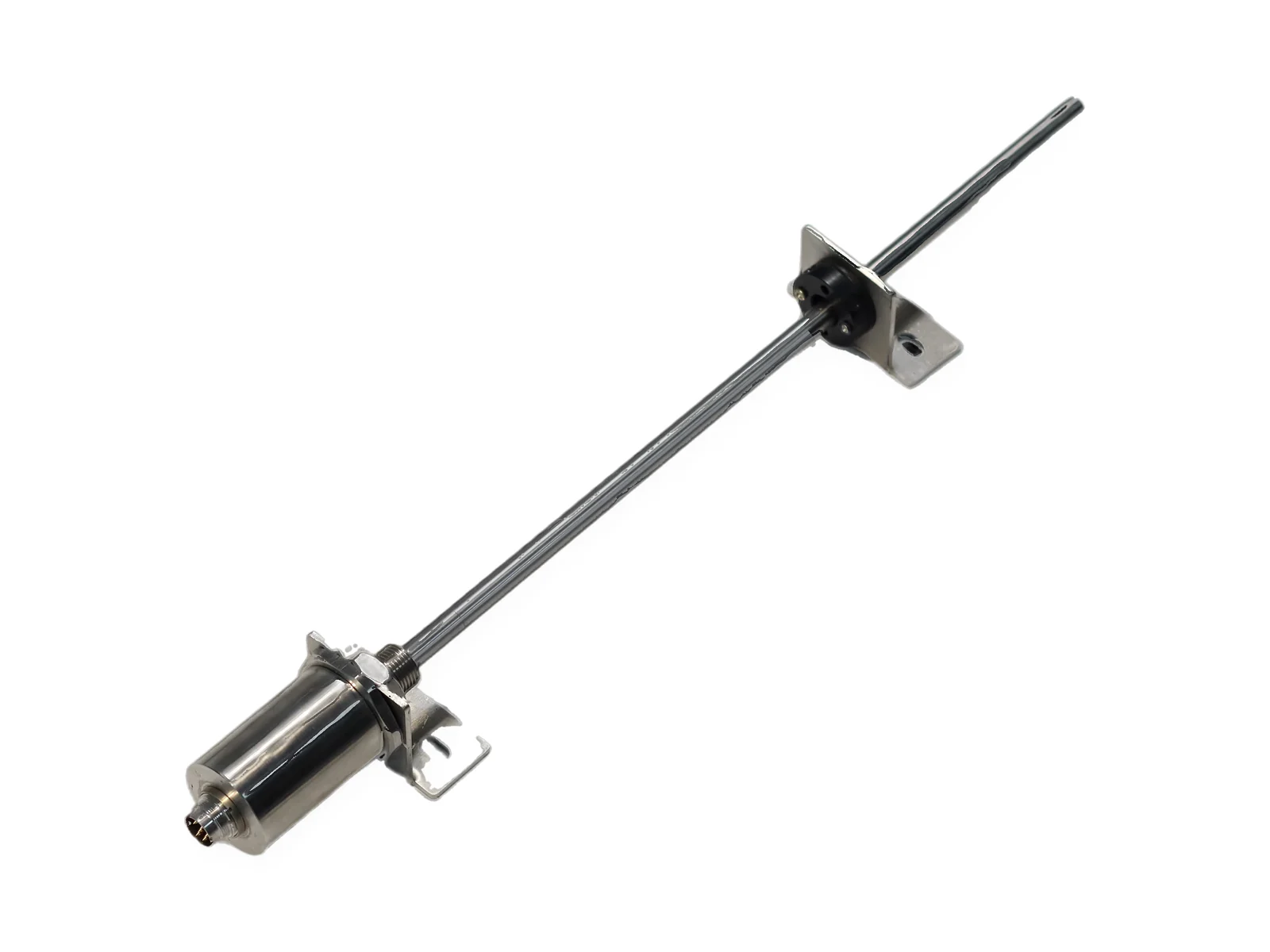

Magnetostriktiver Wegsensor SGM-PR20 aus Edelstahl, IP68 25–7500 mm
Der SGM-PR20 ist ein magnetostriktiver Wegsensor, dessen Kopf und Stab aus Edelstahl 304 gefertigt und nach IP68 abgedichtet sind. Er misst 25 bis 7500 mm, wird mit M18×1,5 oder M20×1,5 eingeschraubt und gibt 4–20 mA, 0–20 mA, 0–10 V, 0–5 V oder RS485 Modbus RTU aus; SSI ist auf Anfrage erhältlich.
- Messlänge
- 25–7500 mm
- Schutzart
- IP68
- Werkstoff
- Edelstahl 304
- Lieferung
- OEM-Serie
Das Wichtigste in Kürze
Der SEGMENsensor SGM-PR20 ist ein magnetostriktiver Wegsensor mit Kopf und Stab aus Edelstahl 304, nach IP68 abgedichtet für nass gereinigte Maschinen, Außenanlagen und spritzwasserbelastete Hydraulik. Er misst 25 bis 7500 mm, wird mit M18×1,5 oder M20×1,5 eingeschraubt und gibt 4–20 mA, 0–20 mA, 0–10 V, 0–5 V oder RS485 Modbus RTU aus.
- Messlänge 25–7500 mm; SSI-Ausgang auf Anfrage.
- Nichtlinearität <±0,01 % FS (min. ±50 µm); der Analogausgang arbeitet mit einem 16-Bit-D/A-Wandler.
- Sensorkopf und Stab bestehen aus Edelstahl 304, der Sensor ist nach IP68 abgedichtet.
- Anschluss über wasserdichten M12×1-Stecker oder direkten Kabelabgang; Versorgung standardmäßig 24 V DC (±20 %), 12-V- und 5-V-Bereiche je nach Ausgang und Typ.
- Betriebstemperatur -40 bis +85 °C; Qualifizierungsmuster 1–5 Stück in 5–7 Arbeitstagen.
Kurz erklärt
Was ist der SGM-PR20?
Der SGM-PR20 hat ein Edelstahlgehäuse mit Schutzart IP68 und lässt sich bequem auf Maschinenoberflächen oder im Außenbereich montieren. Analogausgang 0-10VDC / 0-5VDC / 4-20mA / 0-20mA; Digitalausgang RS485 (Modbus RTU) / SSI. Die Vorsilbe SGM in der Bestellnummer steht für die magnetostriktive Baureihe von SEGMENsensor; der vollständige Typenschlüssel steht weiter unten und im Datenblatt.
Stand 2026-10-26 · Werte aus dem Datenblatt SGM-PR20, Rev. A.
Technische Daten
Technische Daten SGM-PR20
Alle Werte aus dem Datenblatt SGM-PR20. Bestellbarer Bereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.
| Parameter | Wert |
|---|---|
| Ausgangsart | |
| Analogausgang | 0-10VDC / 0-5VDC / 4-20mA / 0-20mA |
| Digitalausgang | RS485 (Modbus RTU) / SSI (auf Anfrage) |
| Messtechnische Daten | |
| Messbereich | 25–7500 mm |
| Ausgangssignal | 0-20mA (Bürde max./min. 0/500Ω), 4-20mA (Bürde max./min. 0/500Ω), 0-10V (min. Last >5KΩ), RS485 (MODBUS RTU) |
| Auflösung | 16-Bit-D/A |
| Nichtlinearität | <±0.01%FS (min. ±50um) |
| Wiederholgenauigkeit | <±0.001% (min. ±5um) |
| Aktualisierungszeit | <10ms (je nach Messbereich); 1ms (1m<Messbereich<2m); 2ms (2m<Messbereich<3m); 5ms (3m<Messbereich<4m) |
| Einsatzbedingungen | |
| Magnetgeschwindigkeit | beliebig |
| Betriebstemperatur | -40~+85°C |
| Lagertemperatur | -55~+85°C |
| Luftfeuchte | 90 % Luftfeuchte, ohne Reifbildung. |
| Temperaturkoeffizient | <30ppm/°C |
| Schutzart | IP68 |
| Elektrische Daten | |
| Elektrischer Anschluss | Wasserdichter M12*1-Stecker oder direkter Kabelabgang |
| Versorgungsspannung | 24VDC (±20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Typ) |
| Stromaufnahme | <60mA (abhängig vom Messbereich) |
| Verpolschutz | Maximal -30VDC |
| Überspannungsschutz | Maximal 36VDC |
| Isolationsfestigkeit | 500VDC |
| Montage | |
| Einbaulage | beliebig |
| Montage | M18*1.5 oder M20*1.5, Position nach Kundenwunsch |
| Positionsmagnet | Verschiedene Ringmagnete |
| Werkstoffe | |
| Sensorkopf | Edelstahl 304 |
| Schutzrohr | Edelstahl 304 |
| Einschraubflansch | Edelstahl 304 |
Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Typenschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle Datenblätter magnetostriktiv (englisch)
Sie brauchen ein 3D-Modell (STEP) oder Hilfe bei der Typauswahl? Schreiben Sie unseren Ingenieuren – Antwort an Werktagen innerhalb von 24 Stunden.
Abmessungen & Anschluss
Abmessungen und elektrischer Anschluss SGM-PR20
| Maß | Wert (mm) |
|---|---|
| Durchmesser Elektronikgehäuse | Ø39.5 |
| Kopflänge bis Montagefläche | 65 |
| Länge Kabelverschraubung | 21 |
| Kabelverschraubung | M12×1 |
| Einschraubgewinde (Alternative in Klammern) | M18×1.5(M20×1.5) |
| Obere Totzone | 50.8 |
| Untere Totzone | 63.5 |
| Maß | Wert (mm) |
|---|---|
| Durchmesser Elektronikgehäuse | Ø39.5 |
| Kopflänge bis Montagefläche | 65 |
| Länge Stecker | 13 |
| Stecker | M12 |
| Einschraubgewinde (Alternative in Klammern) | M18×1.5(M20×1.5) |
| Obere Totzone | 50.8 |
| Untere Totzone | 63.5 |
Steckerbelegung Analogausgang (4-polig)
| Pin | Belegung |
|---|---|
| 1 | +12V Versorgung |
| 2 | Versorgung – (GND) |
| 3 | Analogausgang + |
| 4 | Analogausgang – |
Steckerbelegung RS485 (4-polig)
| Pin | Belegung |
|---|---|
| 1 | +12V Versorgung |
| 2 | Versorgung – (GND) |
| 3 | RS485-A |
| 4 | RS485-B |
Typenschlüssel
So bestellen Sie den SGM-PR20
Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Typenschlüssel stehen, sind auf Anfrage erhältlich.
SGM-PR20-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]
| Code | Bedeutung |
|---|---|
| Montage | |
| 18 | M18×1.5 |
| XX | Sondergewinde |
| Messlänge | |
| 00025–07500 | 5 Ziffern in mm, 5-mm-Schritte |
| Ausgang | |
| I1F | 4–20 mA, Nullpunkt am Stabende |
| I1R | 4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf |
| I2F | 0–20 mA, Nullpunkt am Stabende |
| I2R | 0–20 mA invertiert (20–0 mA), Nullpunkt am Kopf |
| V1F | 0–10 V, Nullpunkt am Stabende |
| V1R | 0–10 V invertiert (10–0 V), Nullpunkt am Kopf |
| V2F | 0–5 V, Nullpunkt am Stabende |
| V2R | 0–5 V invertiert (5–0 V), Nullpunkt am Kopf |
| R4 | RS485 (Modbus RTU) |
| Anschluss | |
| K12 | M12-Stecker |
| C02 … C99 | Direktes Kabel, Zahl = Länge in m (C02 = 2 m) |
| …X | Endung X: Kabel nach Kundenvorgabe |
| Optionen | |
| (ohne) | Standard-Totzonen der Baureihe |
| Z1 | Kurze Totzonen 30 + 60 mm |
| Z9 | Totzonen nach Kundenvorgabe |
Auswahl
Wann ist der SGM-PR20 die richtige Wahl?
- Nicht nur der Stab, sondern auch der Elektronikkopf muss IP68 erfüllen.
- Sie bevorzugen einen Kopf aus Edelstahl statt aus Aluminium.
- Sie brauchen 0–5 V oder RS485 mit M12-Stecker.
Magnetostriktive Wegsensor-Baureihen von SEGMENsensor im Vergleich
| Bestellnummer | Geeignet für | Messlänge | Ausgang | Schutzart |
|---|---|---|---|---|
| SGM-PR10 | Wegsensor für Hydraulikzylinder | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PE10 | Magnetostriktiver Linearwegsensor (Profil) | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 / SSI | IP67 |
| SGM-PR20 | Magnetostriktiver Wegsensor IP68 | 25–7500 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PE20 | Schlanker Linearwegsensor (Profil) | 25–4000 mm | 4–20 mA / 0–10 V / RS485 | IP67 |
| SE-PR30 | Eigensicherer Linearwegsensor | 25–4000 mm | 0.5–4.5 V / 0–5 V / 4–20 mA / RS485 | IP67 IP68 |
| SGM-PF10 | Magnetostriktiver Sensor mit Flachkopf | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PF20 | Kompakter magnetostriktiver Sensor | 25–4000 mm | 4–20 mA / 0–10 V / 0.5–4.5 V / 0.25–4.75 V | IP68 |
| SGM-PR40 | Kompakter Stab-Wegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-PR50 | Miniatur-Linearwegsensor | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
Weiterlesen: Magnetostriktive Wegsensoren – Übersicht aller Baureihen · So funktioniert ein magnetostriktiver Wegsensor (englisch) · LVDT oder magnetostriktiv?
Anwendungen
Typische Einsatzbereiche des SGM-PR20
Typische Anwendungen in Maschinenbau, Wasserbau und Hydraulik – die Eignung bewerten wir für jedes Projekt.
Bestellung
SGM-PR20 bei SEGMENsensor bestellen
Muster; MOQ wird mit dem Angebot bestätigt.
Lieferzeit für Muster.
Lieferzeit für Serienaufträge.
Jede Anfrage beantwortet ein Ingenieur.
Senden Sie die Bestellnummer oder Hub, Ausgang, Montage und Anschluss. Sondermesslängen, Totzonen, Kabel und Magnete bieten wir auf Anfrage an. Lieferbedingung FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.
Video: Edelstahlgehäuse – abgedichtet und dichtheitsgeprüft
Transkript
Gehäuse und Stäbe aus Edelstahl für Füllstands- und Wegsensoren. In der Fertigung werden bearbeitete Edelstahlgehäuse vor der Montage sortiert und geprüft. Die Sensorstäbe erhalten Prozessanschlüsse mit Gewinde. Die Teile werden auf einer pneumatischen Presse gefügt. Danach wird jede abgedichtete Baugruppe auf Dichtheit geprüft: Sie wird mit Druckluft beaufschlagt und unter Wasser gehalten, wo jede Undichtigkeit als Luftblasen sichtbar würde. Angebot anfordern unter segmensensor.com.
FAQ
SGM-PR20 – häufige Fragen
Ist beim SGM-PR20 der ganze Sensor IP68 oder nur der Stab?
Laut Datenblatt SGM-PR20 gilt die Schutzart IP68 für den Sensor; Sensorkopf, Schutzrohr und Flansch bestehen aus Edelstahl 304. Verwenden Sie den wasserdichten M12-Stecker oder den direkten Kabelabgang, damit die Schutzart erhalten bleibt.
Kann der SGM-PR20 in einen Hydraulikzylinder eingebaut werden?
Der SGM-PR20 ist für den Außen- bzw. Oberflächenanbau ausgelegt, wo IP68 gefordert ist. Für den Zylindereinbau mit angegebener Druckfestigkeit wählen Sie den SGM-PR10 (35 MPa dauerhaft) oder die kompakten SGM-PR40 / SGM-PR50.
Welche Messlänge hat der SGM-PR20?
Der SGM-PR20 ist von 25 bis 7500 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage möglich.
Wie lese ich den Typenschlüssel des SGM-PR20?
Der Schlüssel lautet SGM-PR20-<Montage>-<Messlänge>-<Ausgang>-<Anschluss>[-Optionen]. Alle Optionen stehen in der Typenschlüssel-Tabelle auf dieser Seite und im Datenblatt.
Ab welcher Stückzahl liefern Sie den SGM-PR20 und wie lang ist die Lieferzeit?
Qualifizierungsmuster mit 1–5 Stück liefern wir in 5–7 Arbeitstagen; Lieferzeit und MOQ für Serienaufträge bestätigen wir mit dem Angebot, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
Gibt es den SGM-PR20 auch mit 12-V-Versorgung?
Ja. Standard ist 24 V DC; 12-V- und 5-V-Versorgungsbereiche sind je nach Ausgang und Typ möglich, zum Beispiel für das 12-V-Bordnetz von Fahrzeugen und mobilen Arbeitsmaschinen. Bitte nennen Sie in Ihrer Anfrage Versorgungsspannung und Ausgangssignal.
OEM-Projekt mit dem Edelstahl-Wegsensor SGM-PR20 anfragen
Nennen Sie uns Bestellnummer oder Hub, Ausgang, Einschraubgewinde, Anschluss, Umgebung (Wasser, Sprühnebel, Außenbereich) und Jahresmenge. Unser Ingenieurteam antwortet innerhalb von 24 Stunden.
