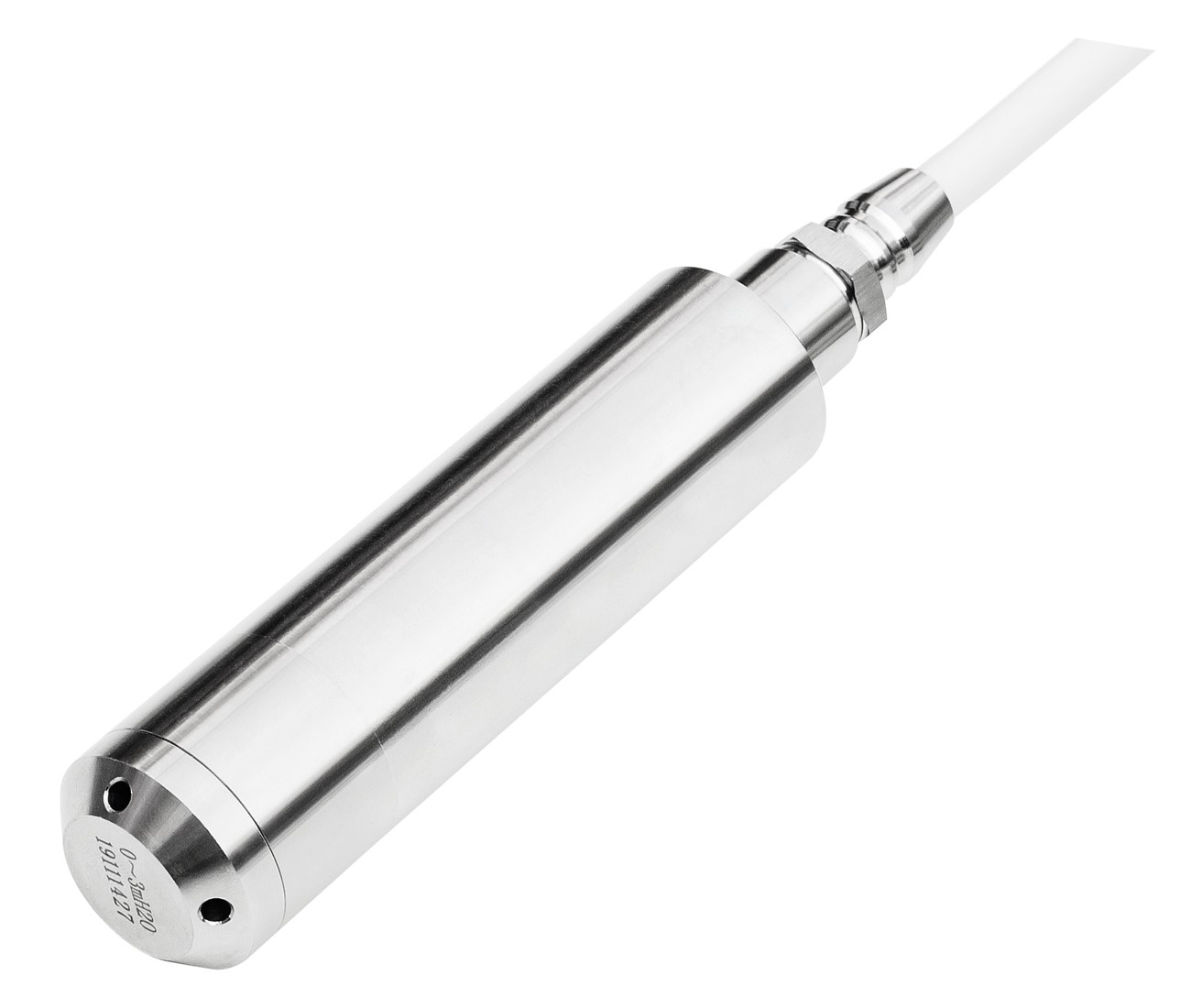

Trasmettitore di livello a immersione (sonda idrostatica) 4–20 mA, IP68, inox 316L
I trasmettitori di livello a immersione SEGMENsensor misurano la profondità del liquido rilevando la pressione idrostatica sul fondo di serbatoi, pozzi, vasche e piezometri. Sonda in acciaio inox 316L, cella ceramica o piezoresistiva al silicio, uscita 4–20 mA (2 fili), 0–10 V o 0–5 V, campi da 0–0,5 a 0–200 m H₂O. Grado di protezione IP68 per l’immersione continua, certificazioni CE e RoHS. Fornitura OEM in serie.
In sintesi
Un trasmettitore di livello a immersione SEGMENsensor è una sonda idrostatica sigillata che si posa sul fondo di serbatoi, pozzi o vasche, misura la pressione della colonna di liquido sovrastante e la converte in un segnale 4–20 mA o 0–10 V proporzionale alla profondità. La sonda è in acciaio inox 316L, con grado di protezione IP68 per l’immersione permanente.
- Campo di misura da 0–0,5 m H₂O a 0–200 m H₂O, da specificare nell’ordine.
- Precisione ±0,1 % FS standard, ±0,05 % FS nella versione ad alta precisione.
- Cavo ventilato in PVC da 5 m standard, lunghezza su misura fino alla profondità di installazione; cavo PTFE per fluidi chimici.
- Alimentazione 12–36 V DC, temperatura di processo da -20 a +80 °C.
- Attacco standard G1/2"; campioni di qualifica da 1 pezzo, spediti in 5–7 giorni.
Ultimo aggiornamento: · Team di ingegneria SEGMENsensor
Definizione
Che cos’è un trasmettitore di livello a immersione?
Un trasmettitore di livello a immersione (detto anche sonda di livello idrostatica o sonda di pressione per livello) è un sensore sigillato e stagno installato sul fondo del recipiente. Misura la pressione idrostatica della colonna di liquido sovrastante (P = ρ·g·h) e la converte in un segnale 4–20 mA o 0–10 V proporzionale alla profondità. Il campo si esprime in metri di colonna d’acqua (m H₂O): una sonda da 0–10 m H₂O misura da 0 a 10 metri d’acqua, con 4 mA a serbatoio vuoto e 20 mA a serbatoio pieno.
- Cavo ventilato: un capillare nel cavo porta la pressione atmosferica dietro la membrana, così la misura è relativa e non risente delle variazioni barometriche. L’estremità del cavo deve restare aperta all’atmosfera, in una cassetta asciutta sopra il livello massimo.
- Nessuna parte mobile: non ci sono galleggianti né aste; la sonda resta appesa al proprio cavo vicino al fondo.
- Liquidi diversi dall’acqua: per salamoie, acidi o gasolio dividete la lettura per il peso specifico del liquido.
Specifiche
Specifiche tecniche del trasmettitore di livello a immersione
Specifiche standard SEGMENsensor. Campo, lunghezza del cavo, segnale di uscita e connettore personalizzabili nella fornitura OEM in serie.
| Parametro | Valore |
|---|---|
| Principio di misura | Ceramica piezoresistiva / piezoresistivo al silicio |
| Segnale di uscita | 4-20 mA (2 fili) / 0-10 V / 0-5 V |
| Campo di misura | Da 0–0,5 m H₂O a 0–200 m H₂O (da specificare nell’ordine) |
| Precisione | ±0,1 % FS (standard) / ±0,05 % FS (alta precisione) |
| Grado di protezione | IP68 (immersione continua) |
| Materiale della sonda | Acciaio inox 316L |
| Materiale della membrana | Ceramica (Al₂O₃) o inox 316L |
| Cavo | Cavo ventilato in PVC (standard), cavo PTFE (fluidi chimici) |
| Lunghezza del cavo | 5 m standard (lunghezza su misura fino alla profondità di installazione) |
| Alimentazione | 12–36 V DC |
| Temperatura di processo | Da -20 °C a +80 °C |
| Filettatura / attacco di processo | G1/2" (standard), 3/4" NPT, 1" BSP su richiesta |
| Campioni | Da 1 pezzo per la qualifica; volumi per progetto |
| Tempi di consegna | 3–5 settimane (produzione standard); campioni 1–5 pezzi in 5–7 giorni; OEM personalizzato confermato all’ordine |
| Certificazioni | CE, RoHS |
Scelta
Come scegliere la sonda: tre configurazioni
Acqua e acque reflue (configurazione più comune)
Acqua, acque reflue, acqua di raffreddamento, acqua di falda. Membrana ceramica (Al₂O₃), resistente alla corrosione e senza riempimento d’olio; cavo ventilato in PVC da 5 m; campo tipico 0–10 m H₂O per serbatoi, 0–20 o 0–40 m H₂O per pozzi; uscita 4-20 mA a 2 fili.
Fluidi chimici e oli
Acidi e basi deboli, idrocarburi leggeri, gasolio. Membrana e corpo in inox 316L, cavo ventilato PTFE resistente agli agenti chimici; indicate il fluido nella richiesta d’offerta per la verifica di guarnizioni e cavo. Uscita 4-20 mA o 0-10 V.
Alta precisione e dosaggio
Precisione ±0,05 % FS (contro ±0,1 % FS standard), compensazione di temperatura integrata, certificato di taratura per ogni unità; adatta a dosaggio, batching e misure fiscali. Uscita 4-20 mA, HART opzionale.
Preselezione per applicazione
| Applicazione | Campo tipico | Membrana / corpo | Cavo | Nota su ventilazione e installazione | Uscita |
|---|---|---|---|---|---|
| Pozzo di falda / piezometro | 0–20 o 0–40 m H₂O | Ceramica (Al₂O₃) + inox 316L | PVC ventilato, lunghezza su misura in base alla profondità del pozzo | Lunghezza del cavo = profondità del pozzo + tratto fino alla testa pozzo; all’aperto montate il tappo di ventilazione con essiccante | 4-20 mA 2 fili |
| Serbatoio di trattamento acque / bacino | 0–5 o 0–10 m H₂O | Ceramica (Al₂O₃) + inox 316L | PVC ventilato, 5 m standard | Terminate l’estremità ventilata in una cassetta asciutta sopra il livello massimo | 4-20 mA verso SCADA |
| Pozzetto acque reflue / stazione di sollevamento | 0–5 o 0–10 m H₂O | Membrana ceramica o inox 316L, corpo inox 316L | PVC ventilato | Appendete la sonda lontano dall’aspirazione della pompa; mantenete il capillare aperto all’atmosfera | 4-20 mA 2 fili |
| Serbatoio di stoccaggio chimico | In base all’altezza del serbatoio (da 0–0,5 a 0–200 m H₂O) | Membrana inox 316L; corpo PVDF + sonda rivestita PTFE per fluidi aggressivi | PTFE ventilato | Indicate fluido e concentrazione nella richiesta d’offerta per la verifica di compatibilità di guarnizioni e cavo | 4-20 mA o 0-10 V |
| Serbatoio refrigerante CDU / vasca torre di raffreddamento | 0–1 o 0–2 m H₂O | Ceramica (Al₂O₃) + inox 316L, glicole propilenico/acqua fino al 50 % PG | PVC ventilato | Verificate la compatibilità dei materiali nei circuiti ad acqua deionizzata | 4-20 mA verso il controllore CDU |
| Serbatoio gasolio / olio combustibile | In base all’altezza del serbatoio | Membrana inox 316L + guarnizione Viton | PTFE ventilato | Applicate il peso specifico del combustibile nella scalatura del PLC | 4-20 mA |
| Batching, dosaggio, misura | Da 0–0,5 a 0–200 m H₂O | Versione ad alta precisione, ±0,05 % FS | PVC o PTFE ventilato | Compensazione di temperatura integrata; certificato di taratura per unità | 4-20 mA |
Applicazioni
Applicazioni tipiche della sonda di livello a immersione
Applicazioni tipiche, valutate progetto per progetto.
Pozzi e falde
Monitoraggio del livello di falda per agricoltura e acquedotti, con cavo su misura per la profondità del pozzo e campo 0–20 o 0–40 m H₂O.
Trattamento acque
Livello di bacini e chiarificatori; la membrana ceramica è adatta ad acqua pulita e leggermente torbida; il 4-20 mA va direttamente allo SCADA.
Acque reflue
Controllo del livello nei pozzetti delle stazioni di sollevamento: IP68 in immersione continua, corpo inox 316L resistente all’idrogeno solforato.
Serbatoi di processo e gasolio
Serbatoi chimici e di combustibile: membrana inox 316L, guarnizione Viton e cavo PTFE per gasolio e olio combustibile leggero.
Circuiti di raffreddamento
Vasche delle torri di raffreddamento e serbatoi refrigeranti CDU con miscele glicole propilenico/acqua fino al 50 % PG, campo 0–1 o 0–2 m H₂O.
Irrigazione e sentine
Profondità di canali e laghetti con compensazione atmosferica tramite cavo ventilato; rilevamento dell’acqua di sentina a bordo con IP68 fino alla profondità di lavoro.
Cablaggio
Come convertire il segnale 4–20 mA in livello
Livello (m) = (I − 4 mA) ÷ 16 mA × campo. Con un trasmettitore da 0–10 m H₂O, 4 mA corrispondono a 0 m, 12 mA a 5 m e 20 mA a 10 m. Poiché la sonda è tarata in metri di colonna d’acqua, per liquidi diversi dall’acqua (salamoia, acido, olio combustibile) dividete la lettura per il peso specifico per ottenere la profondità reale. Collegamento standard a 2 fili: filo marrone (+) all’ingresso analogico (+) del PLC, filo blu (–) all’ingresso analogico (–), con l’alimentazione di loop a 24 V del PLC oppure con un alimentatore esterno 12–36 V DC e una resistenza di shunt da 250 Ω per leggere 1–5 V.
| Corrente di loop | % del campo | Campo 0–5 m H₂O | Campo 0–10 m H₂O | Campo 0–20 m H₂O |
|---|---|---|---|---|
| 4 mA | 0 % | 0 m | 0 m | 0 m |
| 8 mA | 25 % | 1,25 m | 2,5 m | 5 m |
| 12 mA | 50 % | 2,5 m | 5 m | 10 m |
| 16 mA | 75 % | 3,75 m | 7,5 m | 15 m |
| 20 mA | 100 % | 5 m | 10 m | 20 m |
Offerta
Fattori che determinano l’offerta
Non pubblichiamo prezzi: fornitura diretta dalla fabbrica, offerta in base ai requisiti. Indicate liquido, profondità massima, lunghezza del cavo, uscita e connettore: un ingegnere risponde entro 24 ore nei giorni lavorativi.
Campo e precisione
Da 0–0,5 a 0–200 m H₂O; classe ±0,1 % FS standard o ±0,05 % FS.
Materiali a contatto
Membrana ceramica o inox 316L, corpo inox 316L oppure PVDF con sonda rivestita PTFE per fluidi aggressivi.
Cavo e attacco
PVC o PTFE ventilato, lunghezza su misura; G1/2" standard, 3/4" NPT o 1" BSP.
Uscita, marchio e volumi
4-20 mA, 0-10 V o 0-5 V; etichetta OEM e volume annuo. Campioni di qualifica da 1 pezzo; produzione pianificata sul volume annuo.
Norme di riferimento: IEC 60529 — Gradi di protezione degli involucri (codice IP) · IEC 60381-1 — Segnali analogici in corrente (4–20 mA) · IEC 60770-1 — Trasmettitori per il controllo di processo
Video: come funziona un trasmettitore di livello a immersione
Trascrizione
Trasmettitori di livello a immersione: come installarli e collegarli per una lettura stabile. La sonda si trova sul fondo e misura la pressione del liquido sovrastante. Per l’acqua, 1 m corrisponde a circa 0,1 bar. Un piccolo capillare di sfiato nel cavo collega il sensore all’atmosfera, così le variazioni della pressione atmosferica si annullano. Per l’installazione, calare la sonda sul fondo del serbatoio o del pozzo, tenendola lontana dai fanghi. In un liquido in movimento o turbolento, guidare la sonda in un tubo di calma, così resta ferma. Mantenere il capillare di sfiato aperto all’aria e asciutto. Terminare il cavo in una scatola di giunzione ventilata. Il collegamento è un loop a 2 fili: una coppia di conduttori porta sia l’alimentazione 12–36 V DC sia il segnale 4–20 mA. Collegare il positivo dell’alimentazione al trasmettitore e il ritorno del trasmettitore all’ingresso analogico del PLC. Con un campo di 0–10 m, 4 mA è vuoto, 12 mA è 5 m e 20 mA è pieno. Per la conversione: sottrarre 4 mA, dividere per 16 mA e moltiplicare per il campo. Specificare il campo (da 0–1 a 0–100 mWC) e la lunghezza del cavo: 5 m standard, fino a 50 m. La precisione standard è ±0,1% FS, con sonda in acciaio inox 316L e grado di protezione IP68. Per fluidi chimici è disponibile un cavo in PTFE. Sulla linea di produzione, i gruppi inox sigillati vengono pressurizzati ad aria e immersi in acqua, dove ogni perdita apparirebbe come bolle. Le custodie vengono controllate prima del montaggio. Trasmettitori di livello a immersione SEGMENsensor. Fornitura OEM in serie. Offerte su segmensensor.com.
Trascrizione
Come misura il livello un trasmettitore a immersione? Il trasmettitore si trova sul fondo del serbatoio. Più sale il liquido, più aumenta la pressione sul sensore. Pressione = densità × gravità × altezza, quindi l’altezza è la pressione divisa per densità e gravità. Per l’acqua, 1 m corrisponde a circa 0,1 bar. Un piccolo capillare di sfiato nel cavo collega il sensore all’atmosfera, così le variazioni della pressione atmosferica si annullano. L’uscita è 4–20 mA. Con un campo di 0–10 m, 4 mA è vuoto, 12 mA è 5 m e 20 mA è pieno. Trasmettitori di livello a immersione SEGMENsensor: da 0–1 a 0–100 mWC. Prova il nostro calcolatore di livello su segmensensor.com.
Domande frequenti
Trasmettitore di livello a immersione — domande frequenti
Come misura il livello un trasmettitore a immersione?
Quale campo di misura devo specificare?
Quanto può essere lungo il cavo?
Quali materiali a contatto sono disponibili?
Si può usare nel serbatoio refrigerante di una CDU?
Quali sono campioni, tempi di consegna e certificati?
Documentazione
Scheda tecnica (PDF)
Scheda di una pagina con campi, classi di precisione, uscite, alimentazione, attacchi di processo, materiali, limiti di temperatura, grado IP, dimensioni e codice d’ordine. Nessuna registrazione richiesta.
Prodotti correlati: Tutti i sensori di livello · Trasmettitori di livello magnetostrittivi · Trasmettitore di pressione 4–20 mA · Trasduttori di pressione
Richiesta di offerta o di campione
Ci invii i Suoi parametri: un ingegnere Le risponde con il modello consigliato e l’offerta FOB Cina entro 24 ore lavorative. Fornitura OEM in serie; campioni da 1 a 5 pezzi in 5–7 giorni lavorativi.
