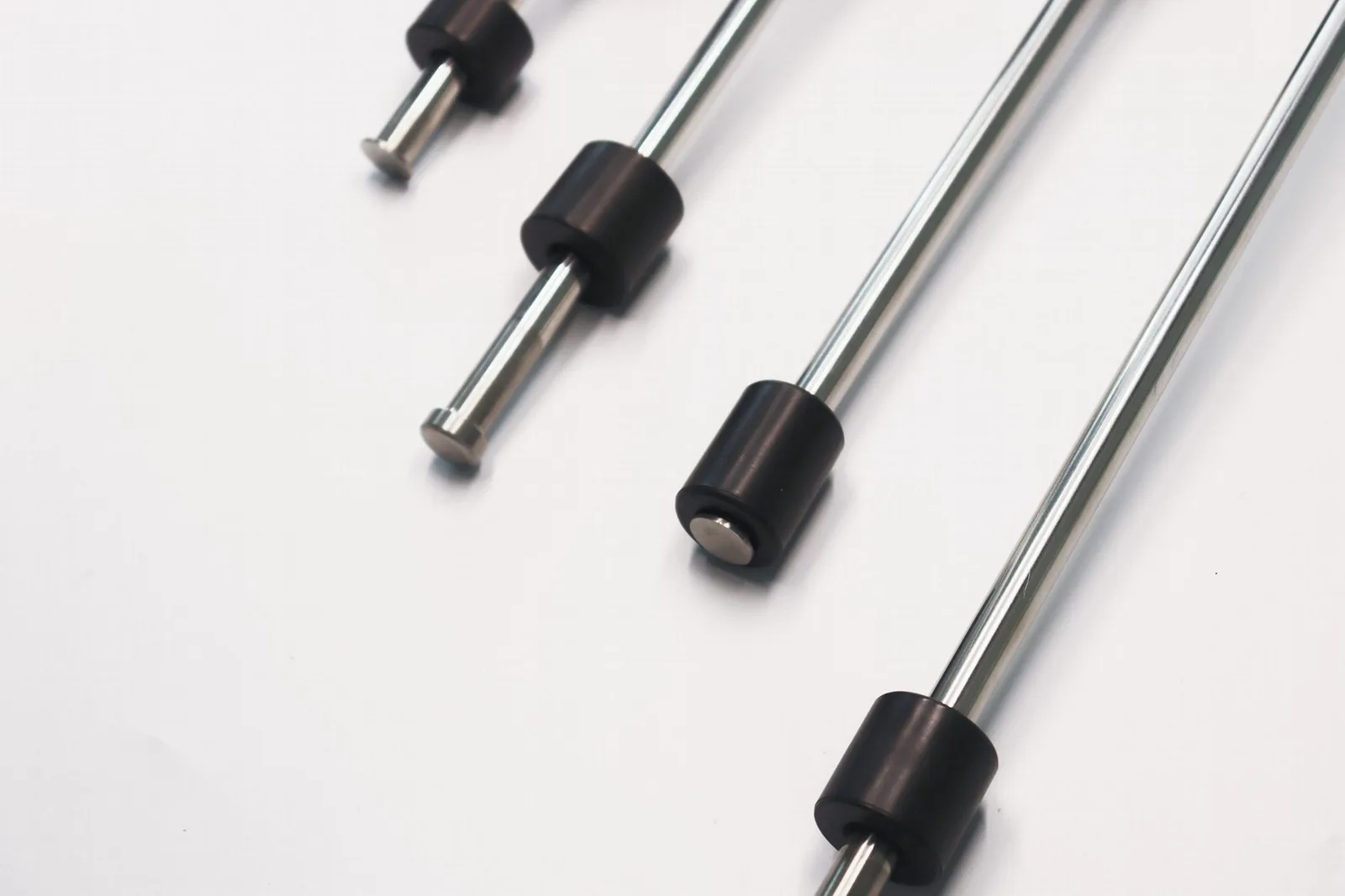

Hydrostatische Pegelsonde – 0 bis 200 m, 4-20mA, IP68
Die hydrostatischen Pegelsonden von SEGMENsensor messen Wasserstand und Füllstand durch direktes Eintauchen in das Medium. Piezoresistiver Drucksensor, 316L-Edelstahl-Gehäuse, Messbereich 0–1 m bis 0–200 m Wassersäule, Ausgang 4-20mA oder 0-10V, IP68 (dauerhaft tauchfähig bis Messbereichsende). CE+RoHS zertifiziert. OEM-Werk Shenzhen seit 2019. OEM-Serienlieferung.
IP68 dauerhaft tauchfähig0–200 m Messbereich4-20mA 2-DrahtOEM-Serienlieferung
Das Wichtigste in Kürze
Eine hydrostatische Pegelsonde von SEGMENsensor ist ein eingetauchter Drucksensor, der den Füllstand über den Druck der darüberstehenden Flüssigkeitssäule bestimmt (P = ρ × g × h). Die Sonde hängt am Kabel mit Belüftungskapillare im Brunnen, Tank oder Gewässer – einfacher Einbau ohne Behälteröffnung, keine beweglichen Teile, kein Verschleiß.
Messbereiche 0–1 m bis 0–200 m Wassersäule.
Genauigkeit ±0,1 % FS in der Standardausführung.
Ausgang 4–20 mA (2-Draht) oder 0–10 V (3-Draht), Versorgung 12–36 V DC.
Eine hydrostatische Pegelsonde (auch Tauchdrucksensor oder Submersible Level Transmitter) ist ein in die Flüssigkeit eingetauchter Drucksensor, der den Wasserstand oder Füllstand durch Messung des hydrostatischen Drucks bestimmt. Das Messprinzip: Der Druck am eingetauchten Sensor steigt proportional zur darüber stehenden Flüssigkeitssäule (P = ρ × g × h). Ein piezoresistiver Sensor misst diesen Druck und gibt ihn als 4-20mA-Signal aus. Die Sonde hängt an einem Kabel (mit Belüftungskapillare für Luftdruckkompensation) am gewünschten Messpunkt im Brunnen, Tank oder Gewässer — einfacher Einbau ohne Öffnung oder Anpassung des Behälters, keine beweglichen Teile, kein Verschleiß.
5 m Standard (Sonderlängen 10, 20, 50, 100 m auf Anfrage), PUR-Ummantelt, mit Belüftungskapillare
Betriebstemperatur
-20°C bis +80°C
Schutzart
IP68 (dauerhaft tauchfähig bis Messbereichsdruckgrenze)
Überlastfestigkeit
3× Messbereichsendwert
Zertifizierungen
CE, RoHS
Muster
1–5 Stück zur Qualifizierung (5–7 Arbeitstage); MOQ mit dem Angebot bestätigt
Lieferzeit
Laut Angebot (Serienfertigung)
Angebot & Bestellung — transparent für Einkäufer
Keine Listenpreise — Angebot nach Ihrer Anforderung. Direkthersteller ohne Zwischenhändler. Qualifizierungsmuster sind mit 1–5 Stück erhältlich; die Serienfertigung planen wir nach Ihrem Jahresbedarf; Private Label wird mengenabhängig kalkuliert. Verbindliches Angebot innerhalb von 24 Stunden an Werktagen.
Muster
Laut Angebot
Serie
Laut Angebot
Private Label
Angebot nach Anforderung
Anwendungen
Hydrostatische Pegelsonde – 8 Anwendungsgebiete
🌊
Brunnen & Grundwasser
Grundwasserpegelüberwachung in Messbrunnen und Förderbrunnen. Relativdruck-Sonde mit Belüftungskapillare kompensiert Luftdruckschwankungen automatisch.
🏗️
Oberflächengewässer & Flüsse
Pegelstandsmessung in Flüssen, Kanälen und Seen. Robustes 316L-Edelstahlgehäuse, beständig gegen Schwebstoffe und biologisches Fouling.
🏭
Industrielle Tankmessung
Füllstandsmessung in Prozesswassertanks, Pufferbehältern und Auffangwannen. 4-20mA-Ausgang direkt an SPS-Analogeingang.
💧
Zisternen & Regenwassernutzung
Füllstandsanzeige und Pumpensteuerung in unterirdischen Zisternen. IP68, kein Wartungszugang zur Sonde erforderlich.
🌱
Bewässerung & Bewässerungssteuerung
Pegel in Bewässerungsbecken und Speicherseen für automatisierte Bewässerungsanlagen. Einfache 4-20mA-Integration in Bewässerungssteuerungen.
♻️
Abwasser & Kläranlagen
Pegelmessung in Vorklärbecken, Belebungsbecken und Pumpensümpfen. Keramikmembran oder PTFE-Beschichtung für Schmutzwasser auf Anfrage.
🏔️
Hochwasserschutz & Monitoring
Echtzeit-Pegelüberwachung in Flussnähe und Hochwasser-Rückhaltebecken. Langzeitstabile Messung, geringer Wartungsaufwand.
⚙️
Maschinenbau & Kühlung
Füllstandsüberwachung in Kühlwassertanks, Werkzeugmaschinenkühlsystemen und Hydraulikaggregaten. Kompaktes Gehäuse für beengte Einbauräume.
Video: So funktioniert eine hydrostatische Pegelsonde
Hydrostatische Pegelsonde: Installation und 4–20-mA-VerdrahtungWo die Sonde platziert wird, Beruhigungsrohr und belüftetes Kabel, 2-Leiter-Verdrahtung 4–20 mA zur SPS, Skalierung des Signals bei einem Messbereich von 0–10 m und was vor der Bestellung zu spezifizieren ist.
Hydrostatische Pegelsonden: So werden sie für einen stabilen Messwert installiert und verdrahtet. Die Sonde liegt am Boden und misst den Druck der darüberstehenden Flüssigkeit. Bei Wasser ergibt 1 m etwa 0,1 bar. Ein dünner Belüftungsschlauch im Kabel verbindet den Sensor mit der Atmosphäre, so heben sich Luftdruckschwankungen auf. Zur Installation die Sonde bis zum Boden des Behälters oder Brunnens absenken und vom Schlamm fernhalten. In bewegter oder turbulenter Flüssigkeit die Sonde in einem Beruhigungsrohr führen, damit sie ruhig hängt. Den Belüftungsschlauch offen zur Atmosphäre und trocken halten. Das Kabel in einem belüfteten Anschlusskasten enden lassen. Die Verdrahtung ist eine 2-Leiter-Schleife: Ein Aderpaar führt sowohl die Versorgung 12–36 V DC als auch das 4–20-mA-Signal. Den Pluspol der Versorgung an den Transmitter anschließen und die Rückleitung des Transmitters an den Analogeingang der SPS. Bei einem Messbereich von 0–10 m bedeutet 4 mA leer, 12 mA 5 m und 20 mA voll. Zur Umrechnung: 4 mA abziehen, durch 16 mA teilen, mit dem Messbereich multiplizieren. Messbereich (0,5–200 mWC) und Kabellänge spezifizieren: 5 m Standard oder passend zur Einbautiefe. Die Standardgenauigkeit beträgt ±0,1 % FS, mit einer Sonde aus Edelstahl 316L in Schutzart IP68. Für chemische Medien ist ein PTFE-Kabel erhältlich. In der Fertigungslinie werden abgedichtete Edelstahlbaugruppen mit Druckluft beaufschlagt und unter Wasser gehalten, wo jedes Leck als Blasen sichtbar würde. Die Gehäuse werden vor der Montage geprüft. Hydrostatische Pegelsonden von SEGMENsensor. OEM-Serienlieferung. Angebote unter segmensensor.com.
So funktioniert eine hydrostatische PegelsondeEinminütige Animation zur hydrostatischen Füllstandsmessung: Druck am Behälterboden, h = P ÷ (ρ·g), das belüftete Kabel zur Kompensation des Luftdrucks und die Skalierung des Füllstands auf 4–20 mA.
Wie misst eine Tauchsonde den Füllstand? Die Sonde liegt am Behälterboden. Je höher die Flüssigkeit steht, desto höher ist der Druck auf den Sensor. Druck = Dichte × Erdbeschleunigung × Höhe, also ist die Höhe der Druck geteilt durch Dichte und Erdbeschleunigung. Bei Wasser ergibt 1 m etwa 0,1 bar. Ein dünner Belüftungsschlauch im Kabel verbindet den Sensor mit der Atmosphäre, so heben sich Luftdruckschwankungen auf. Der Ausgang ist 4–20 mA. Bei einem Messbereich von 0–10 m bedeutet 4 mA leer, 12 mA 5 m und 20 mA voll. Hydrostatische Pegelsonden von SEGMENsensor: 0,5–200 mWC. Testen Sie unseren Füllstandsrechner auf segmensensor.com.
FAQ
Häufige Fragen zur hydrostatischen Pegelsonde
Was ist eine hydrostatische Pegelsonde und wie funktioniert sie?
Direkt eingetauchter Drucksensor misst hydrostatischen Druck (P = ρ × g × h). Druck steigt proportional mit Wassersäule über dem Sensor → 4-20mA-Ausgang proportional zum Pegelstand. Belüftungskapillare im Kabel kompensiert Luftdruckschwankungen automatisch.
Was ist der Unterschied zwischen Relativ- und Absolutdruck-Pegelsonde?
Relativdruck (Standard, mit Belüftungskapillare): Luftdruckschwankungen werden automatisch kompensiert → genaue Pegelmessung. Absolutdruck (kein Belüftungsrohr): kleineres Kabel, aber Luftdruckschwankungen (~10 mbar = ~10 cm Fehler) werden nicht kompensiert.
Welchen Messbereich für Brunnen und Tanks?
Messbereich = max. Tauchhöhe × 1,2. Brunnen bis 50 m → 0–50 m oder 0–60 m. Tank bis 5 m → 0–5 m oder 0–6 m. Messbereiche 0–0,5 m bis 0–200 m lieferbar.
Wie installiert man eine Pegelsonde im Brunnen?
Sonde auf Wunschtiefe absenken, Kabel am Brunnenrohr mit Klemme fixieren (kein freies Hängen). Belüftungskapillare am oberen Kabelende mit Silicagel-Trockner schützen. SPS skalieren: 4mA = 0 m, 20mA = Messbereichsende. Kabel nicht knicken.
Für aggressive Medien oder Abwasser geeignet?
Standard 316L: Wasser, Brauchwasser, Grundwasser, leicht verunreinigtes Abwasser. Für Säuren/Laugen: PTFE-Membran. Für Meerwasser: Duplex-Stahl. Für Lebensmittel: Keramik-Membran. Sonderausführungen auf Anfrage.
Wie lang ist das Kabel?
Standard 5 m. Sonderlängen 10, 20, 50, 100 m auf Anfrage. Kabel nicht verlängern (Widerstandsänderung beeinflusst 4-20mA) — gewünschte Länge ab Werk bestellen.
Was bedeutet IP68 für Pegelsonden?
Dauerhaft tauchfähig bis 200 m Wassertiefe (20 bar). IP67 (kurzfristig bis 1 m) reicht für Tauchsonden nicht aus. SEGMENsensor prüft jede Sonde bei Herstellung auf Dichtigkeit an Gehäuse und Kabeleinführung.
