Korrosionsbeständiger Füllstandssensor · PP / PFA · Säuren & Laugen

SGM-LC10 korrosionsbeständiger magnetostriktiver Füllstandssensor aus PP / PFA, 25–1000 mm

Der SGM-LC10 ist ein magnetostriktiver Füllstandssensor für aggressive Medien: Sensorkopf aus PP, Schwimmer und Montageflansch aus PFA, laut Datenblatt beständig gegen starke Säuren und starke Laugen. Er misst den Füllstand kontinuierlich über 25–1000 mm und gibt 4–20 mA, 0–20 mA, 0–10 V, 0–5 V oder RS485 aus – bei Schutzart IP68.

Messbereich
25–1000 mm
Ausgänge
4–20 mA / 0–10 V / RS485
Schutzart
IP68
MOQ
1 Stück

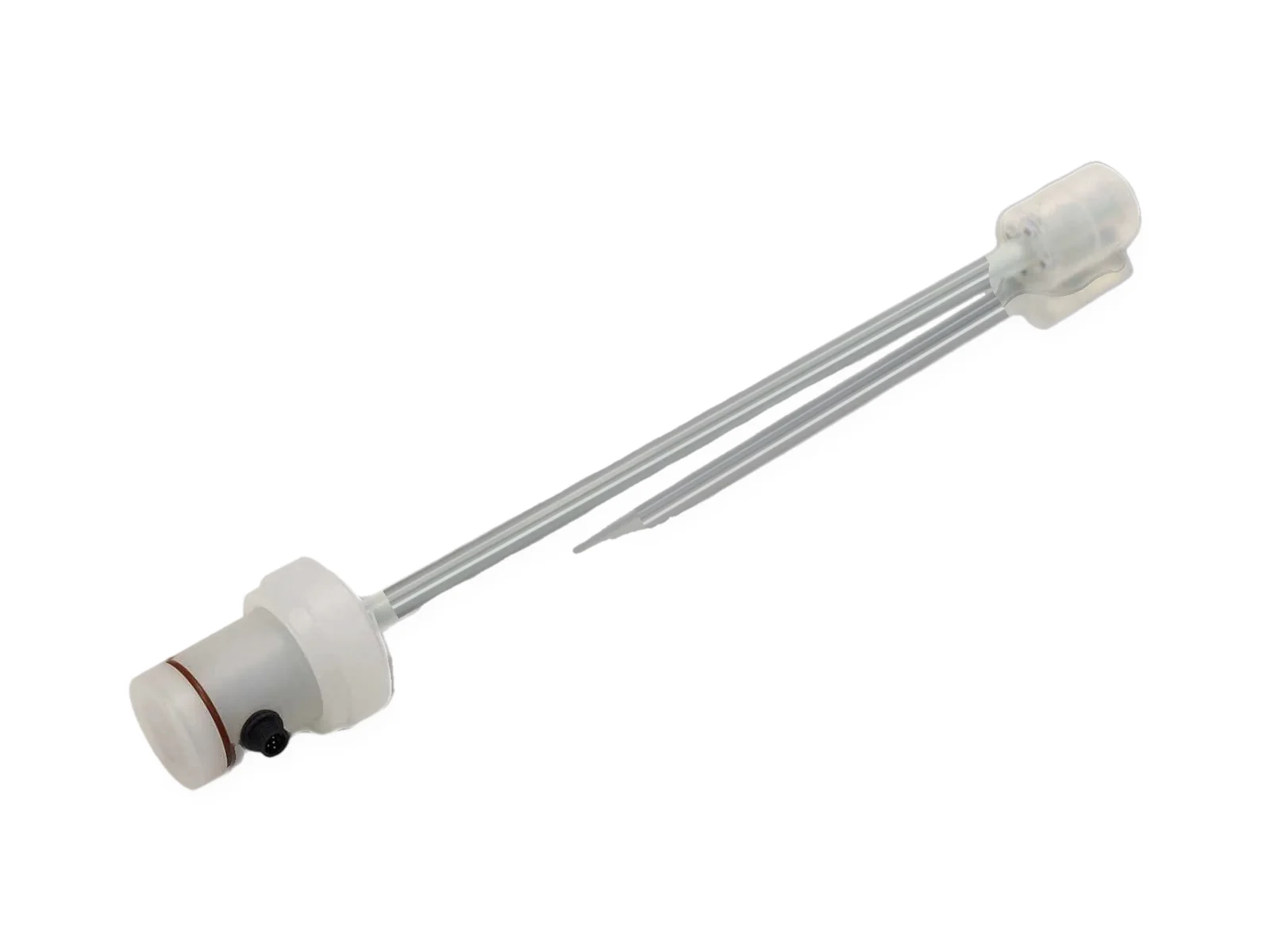

SEGMENsensor SGM-LC10 korrosionsbeständiger magnetostriktiver Füllstandssensor mit PP-Kopf und PFA-Schwimmer
SGM-LC10 mit PP-Sensorkopf und PFA-Schwimmer

Das Wichtigste in Kürze

Der SEGMENsensor SGM-LC10 ist ein magnetostriktiver Füllstandssensor für korrosive Flüssigkeiten wie starke Säuren und Laugen. Er kombiniert einen Sensorkopf aus PP mit Schwimmer und Flansch aus PFA, misst 25–1000 mm kontinuierlich und gibt 4–20 mA, 0–20 mA, 0–10 V, 0–5 V oder RS485 Modbus RTU aus, bei Schutzart IP68.

  • Messbereich 25–1000 mm, Analogausgang mit 16-Bit-D/A-Wandler.
  • Sensorkopf aus PP, Schwimmer und Montageflansch aus PFA – laut Datenblatt beständig gegen starke Säuren und Laugen.
  • Anschluss über wasserdichten Steckverbinder M12×1, Versorgung 24 V DC (±20 %) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell).
  • Schutzart IP68, Betriebstemperatur -40 bis +85 °C.
  • Mindestbestellmenge 1 Stück; Muster in 5–7 Arbeitstagen, Serienaufträge in 3–5 Wochen, Angebote FOB China.

Zuletzt aktualisiert: · SEGMENsensor Engineering-Team

Kurz erklärt

Was ist der SGM-LC10?

Der SGM-LC10 misst die Füllstandshöhe in korrosiver Umgebung und ist für die Chemie und die Neue-Energie-Branche ausgelegt – etwa für Elektrolyt- und Prozesschemikalienbehälter in der Batterie- und Energiespeicherfertigung. Das Präfix SGM kennzeichnet die magnetostriktive Baureihe von SEGMENsensor; der vollständige Bestellschlüssel ist unten und im Datenblatt erklärt.

Stand 2026-10-01 · Werte aus dem Datenblatt SGM-LC10, Rev. A.

Technische Daten

Technische Daten SGM-LC10

Alle Werte aus dem Datenblatt SGM-LC10. Bestellbarer Messbereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.

ParameterWert
Produktparameter – Ausgangsarten
Analogausgang0-10VDC / 0-5VDC / 4-20mA / 0-20mA
DigitalausgangRS485(modbus RTU)
Messtechnische Daten
Messbereich25–1000 mm
Ausgangssignal0-20mA (Bürde max./min. 0/500Ω) 4-20mA (Bürde max./min. 0/500Ω) 0-10V (min. Last >5KΩ) RS485 (MODBUS RTU)
Auflösung16-Bit-D/A
Nichtlinearität<±0.05% (min. ±100um)
Wiederholgenauigkeit<±0.001% (min. ±10um)
Messrateabhängig vom Messbereich
Einsatzbedingungen
Magnetgeschwindigkeitbeliebig
Betriebstemperatur-40~+85℃
Lagertemperatur-55~+85℃
Luftfeuchte90 % Luftfeuchte, ohne Reifbildung.
Temperaturkoeffizient<30ppm/℃
SchutzartIP68
Chemische Beständigkeitstarke Säuren, starke Laugen
Montage
Einbaulagebeliebig
PositionsmagnetPFA-Schwimmer
Elektrische Daten
Elektrischer AnschlussWasserdichter Steckverbinder M12*1
Versorgungsspannung24VDC (±20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell)
Stromaufnahmeabhängig vom Messbereich
Verpolschutzmaximal -30VDC
Überspannungsschutzmaximal 36VDC
Isolationsfestigkeit500VDC
Funktionsanzeige
Grün an, Rot ausNormalbetrieb innerhalb des Messbereichs
Grün aus, Rot anMagnet außerhalb des Messbereichs oder kein Magnet erkannt
Grün aus, Rot blinktInbetriebnahme-/Debug-Modus aktiv
Werkstoffe
SensorkopfPP
MessstabPFA
MontageflanschPFA
Datenblatt SGM-LC10 (PDF)

Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Bestellschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle magnetostriktiven Datenblätter

3D-Modell & Typberatung

3D-Modelle (STEP) auf Anfrage. Sie sind unsicher, welcher Typ passt? Fragen Sie unsere Ingenieure – Antwort an Werktagen innerhalb von 24 Stunden.

Abmessungen & Anschluss

Abmessungen und elektrischer Anschluss des SGM-LC10

Maßzeichnung SGM-LC10 (mm)
Abmessungen SGM-LC10 in mm. Messbereichsangaben in den Zeichnungen sind Beispiele; der bestellbare Messbereich steht in der Tabelle der technischen Daten.

Steckerbelegung analog (5-polig)

1Analogausgang +
2Analogausgang -
3Versorgung +
4Versorgung - (GND)
5Erde

Bestellschlüssel

So bestellen Sie den SGM-LC10

Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Bestellschlüssel stehen, sind auf Anfrage erhältlich.

SGM-LC10-00-<Messbereich>-<Ausgang>-<Anschluss>[-Optionen]
CodeBedeutung
Montage
00Standard (ohne Montageoption)
Messbereich
00025–010005 Stellen in mm, 5-mm-Schritte
Ausgang
I1F4–20 mA, Nullpunkt am Stabende
I1R4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf
I2F0–20 mA, Nullpunkt am Stabende
I2R0–20 mA invertiert (20–0 mA), Nullpunkt am Kopf
V1F0–10 V, Nullpunkt am Stabende
V1R0–10 V invertiert (10–0 V), Nullpunkt am Kopf
V2F0–5 V, Nullpunkt am Stabende
V2R0–5 V invertiert (5–0 V), Nullpunkt am Kopf
R4RS485 (Modbus RTU)
Anschluss
L12Kabel mit M12-Stecker, Standard 2 m
L12XKabel nach Vorgabe
Optionen
(keine)Serienstandard-Totzonen
Z9Totzonen nach Kundenvorgabe

Bestellbeispiel

SGM-LC10-00-00600-I1F-L12600 mm, 4–20 mA, 2 m Kabel mit M12-Stecker

Auswahl

Wann ist der SGM-LC10 die richtige Wahl?

  • Das Medium greift Edelstahl an.
  • Die Behältertiefe beträgt höchstens 1 m.
  • Eine LED-Statusanzeige am Sensorkopf ist für das Bedienpersonal hilfreich.

Magnetostriktive Füllstandsbaureihen von SEGMENsensor im Vergleich

BestellnummerGeeignet fürMessbereichAusgangSchutzart
SGM-LS10Magnetostriktiver Füllstandssensor25–8000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68
SGM-LC10Korrosionsbeständiger magnetostriktiver Füllstandssensor25–1000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68
SE-LX10Magnetostriktiver Transmitter für Magnetklappenanzeiger200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SE-LX20Explosionsgeschützter magnetostriktiver Füllstandstransmitter200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SE-LX30Magnetostriktiver Füllstandstransmitter mit Seilsonde200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SGM-LK10Magnetostriktiver Füllstandssensor für kleine Behälter25–4000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68

Neu in der Technik? Lesen Sie unseren Füllstandssensor-Vergleich.

Anwendungen

Typische Einsatzfälle des SGM-LC10

Dosierbehälter in der Chemie

Kontinuierliche Füllstandsmessung von Säuren und Laugen, wo Edelstahl korrodieren würde.

Batterie- und Energiespeicherfertigung

Elektrolyt- und Prozesschemikalienbehälter in Fertigungslinien für Batterien.

Galvanik- und Ätzbäder

Behälter mit kurzem Messbereich, in denen eine genaue Füllstandsregelung den Chemikalienverbrauch senkt.

Beschaffung

SGM-LC10 bei SEGMENsensor bestellen

MOQ 1 Stück

Einzelstücke für Versuche und Ersatzbedarf

5–7 Arbeitstage

Lieferzeit für Muster

3–5 Wochen

Serienaufträge

Antwort in 24 h

Jede Anfrage beantwortet ein Ingenieur

Nennen Sie uns die Bestellnummer oder Messbereich, Ausgang, Montage und Anschluss. Sondermessbereiche, Totzonen, Kabel und Magnete bieten wir auf Anfrage an. Angebote FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.

Fertigungsprüfung magnetostriktiver Sensoren bei SEGMENsensor
Magnetostriktive Sensoren bei der Fertigungsprüfung im SEGMENsensor-Werk.

Video: Funktionsprinzip, Fertigung und Prüfung

Magnetostriktiver Füllstandstransmitter: Funktionsweise, Installation und Verdrahtung
Magnetostriktiver Füllstandstransmitter: Funktionsweise, Installation und VerdrahtungWie Schwimmer und Wellenleiter den absoluten Füllstand messen, welches Modell zu Ihrem Behälter passt, Installation, 2-Leiter-Verdrahtung 4–20 mA oder RS485 und Skalierung des Signals.
2:45 · YouTubeAngebot anfordern →
Transkript

Magnetostriktive Füllstandstransmitter: Funktionsweise, Auswahl, Installation und Verdrahtung. Ein Schwimmer mit eingebautem Magneten gleitet auf einem Edelstahlstab. Im Stab verläuft ein dünner Wellenleiterdraht. Die Elektronik sendet einen Stromimpuls durch den Draht. Wo er auf das Feld des Schwimmermagneten trifft, verdreht sich der Draht, und eine Torsionswelle läuft zum Kopf zurück. Ihre Laufzeit ergibt die Schwimmerposition: ein absoluter Füllstandsmesswert, ohne Neukalibrierung nach einem Spannungsausfall. Ein zweiter Schwimmer kann die Trennschicht zwischen zwei Flüssigkeiten messen. Das Modell passend zum Behälter wählen. Der Edelstahlstab SGM-LS10 deckt 25–8000 mm ab. Der SGM-LC10 mit PP-Kopf und PFA-Schwimmer ist für korrosive Flüssigkeiten. Der SE-LX20 hat ein druckfest gekapseltes Gehäuse und einen starren Stab, mit Füllstands- und Trennschichtschwimmer. Der SE-LX30 nutzt ein flexibles Seil für hohe Behälter. Den Transmitter senkrecht auf dem Behälterdach montieren, per Gewinde oder Flansch. Der Schwimmer muss durch den Stutzen passen oder von innen im Behälter montiert werden. Den Stab vom Zulaufstrom und vom Rührwerk fernhalten und in turbulenten Behältern ein Schwallrohr verwenden. Vor dem Einstellen des Messbereichs die Totzonen oben und unten am Stab prüfen. Verdrahtung: Bei 2-Leiter-Modellen führt ein Aderpaar die 24-V-Versorgung und das 4–20-mA-Signal zum Analogeingang der SPS. RS485-Modelle übertragen den Füllstand über Modbus RTU. Skalierung wie bei jedem 4–20-mA-Signal: 4 mA abziehen, durch 16 teilen und mit dem Messbereich multiplizieren. In der Fertigungslinie werden Stäbe und Flansche lasergeschweißt, und das Rücksignal jedes Sensors wird am Oszilloskop geprüft. Der Messwert wird dann auf einem Prüfstand kontrolliert, und das Typenschild wird lasermarkiert. Vor der Bestellung Messbereich, Ausgang, Prozessanschluss, Schwimmerwerkstoff und Temperatur spezifizieren. Die Wiederholgenauigkeit beträgt ±0,005 mm beim SGM-LS10. Magnetostriktive Füllstandstransmitter von SEGMENsensor. Mindestbestellmenge 1 Stück. Datenblätter und Angebote unter segmensensor.com.

So funktioniert ein magnetostriktiver Wegsensor
So funktioniert ein magnetostriktiver WegsensorEinminütige Animation des magnetostriktiven Laufzeitprinzips: Stromimpuls, Torsion durch den Wiedemann-Effekt am Positionsmagneten, Torsionswelle zurück zum Sensorkopf, Position = Wellengeschwindigkeit × Zeit.
1:00 · YouTubeAngebot anfordern →
Transkript

Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.

Magnetostriktive Wegsensoren: Fertigung und Prüfung
Magnetostriktive Wegsensoren: Fertigung und PrüfungEchte Produktionsaufnahmen magnetostriktiver Wegsensoren von SEGMENsensor: Elektronikmontage, Laserschweißen von Stäben und Flanschen, Burn-in, Signalprüfung am Oszilloskop, Kalibrierung auf einem linearen Prüfstand und lasermarkierte Typenschilder.
1:23 · YouTubeAngebot anfordern →
Transkript

Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · Mindestbestellmenge 1 Stück · Angebot anfordern unter segmensensor.com

FAQ

SGM-LC10 – häufige Fragen

Welche Medien kann der SGM-LC10 messen?

Laut Datenblatt ist die Ausführung aus PP / PFA für starke Säuren und starke Laugen ausgelegt. Bitte bestätigen Sie vor der Bestellung mit uns das genaue Medium, die Konzentration und die Temperatur.

Was zeigen die LEDs am SGM-LC10 an?

Der Sensorkopf hat eine grüne und eine rote LED, die Normalbetrieb, verlorenen Magneten bzw. Schwimmer und Fehlerzustände anzeigen, wie im Datenblatt des SGM-LC10 aufgeführt.

Welchen Messbereich hat der SGM-LC10?

Der SGM-LC10 ist von 25 bis 1000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck gibt es auf Anfrage.

Wie lese ich den Bestellschlüssel des SGM-LC10?

Der Schlüssel lautet SGM-LC10-00-<Messbereich>-<Ausgang>-<Anschluss>[-Optionen]. Beispiel: SGM-LC10-00-00600-I1F-L12 bedeutet 600 mm, 4–20 mA, 2 m Kabel mit M12-Stecker. Alle Optionen stehen in der Bestellschlüssel-Tabelle auf dieser Seite und im Datenblatt.

Wie hoch sind Mindestbestellmenge und Lieferzeit des SGM-LC10?

Die Mindestbestellmenge beträgt 1 Stück. Muster werden in 5–7 Arbeitstagen versandt, Serienaufträge in 3–5 Wochen, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
