Ex-Füllstandstransmitter · Stabsonde · Flanschmontage

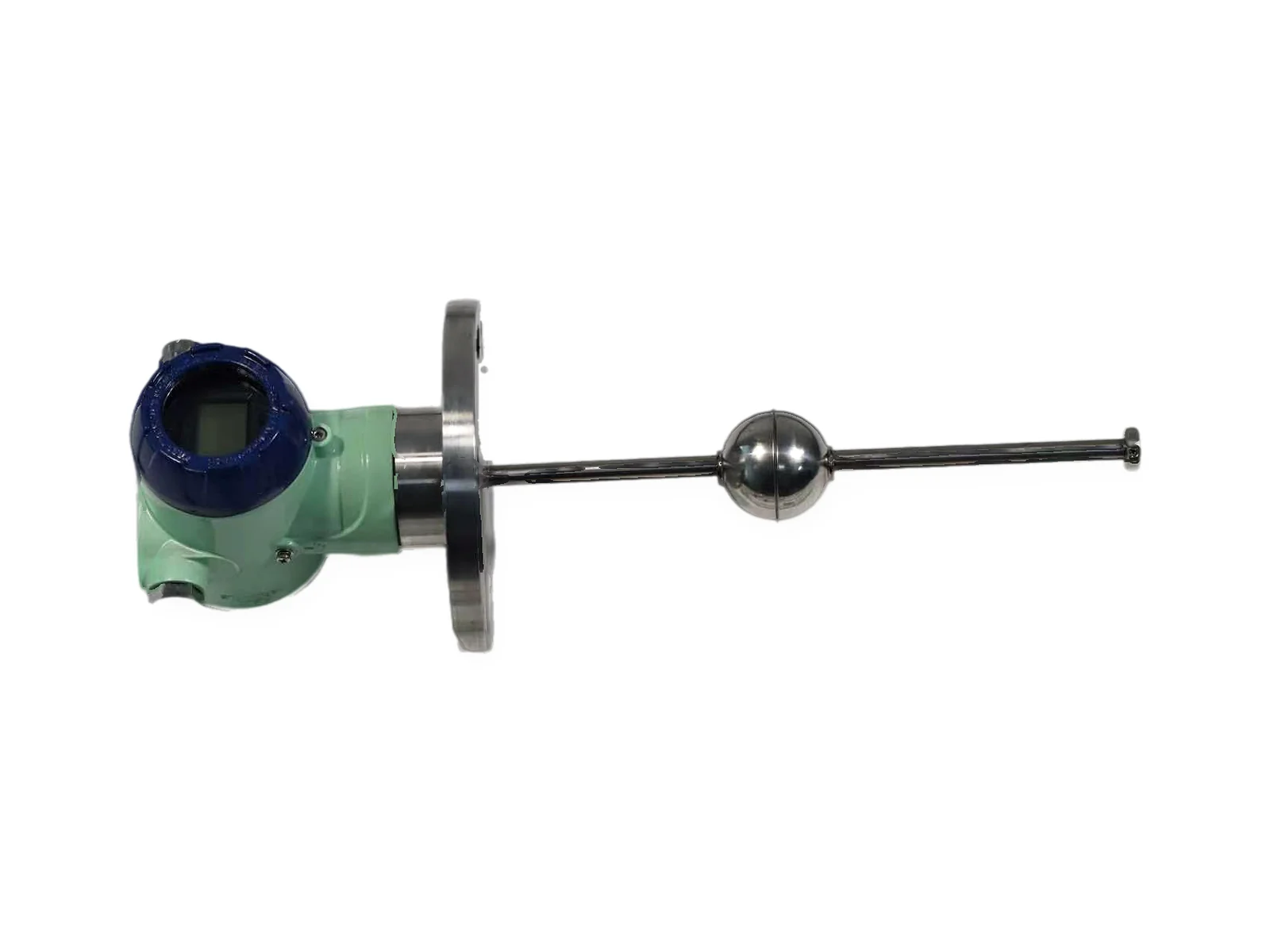

SE-LX20 explosionsgeschützter magnetostriktiver Füllstandstransmitter mit Stabsonde, 200–8000 mm
SE-LX20 ist ein magnetostriktiver Füllstandstransmitter in druckfester Kapselung mit starrem Edelstahlstab, der über einen Flansch DN25, DN50 oder DN100 in den Behälter eingebaut wird. Er misst 200–8000 mm – mit einem Schwimmer den Füllstand, mit zwei Schwimmern zusätzlich die Trennschicht –, zeigt den Messwert vor Ort an und gibt 4–20 mA + HART (Parametrierung direkt per HART-Handterminal), 0–10 V oder RS485 aus.
- Messbereich
- 200–8000 mm
- Ausgänge
- 4–20 mA / 0–10 V / RS485
- Schutzart
- IP67
- MOQ
- Mit dem Angebot bestätigt

Das Wichtigste in Kürze
Der SEGMENsensor SE-LX20 ist ein druckfest gekapselter magnetostriktiver Füllstandstransmitter mit starrem Stab aus Edelstahl 304, der über einen Flansch DN25, DN50 oder DN100 eingebaut wird. Er misst 200–8000 mm mit einem Schwimmer für den Füllstand oder zwei Schwimmern für Füllstand plus Trennschicht, zeigt den Wert vor Ort an und gibt 4–20 mA + HART (Parametrierung direkt per HART-Handterminal), 0–10 V oder RS485 aus.
- Messbereich 200–8000 mm bei einer Auflösung von 1 mm oder 0,1 mm.
- Mit 2 Schwimmern liefert ein einziger Transmitter Gesamtfüllstand und Öl-Wasser-Trennschicht.
- Messstabtemperatur -40 bis +85 °C, in der Hochtemperatur-Ausführung -40 bis +250 °C.
- Versorgung 24 V DC (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell), Schutzart IP67.
- Bei begrenzter Einbauhöhe über dem Behälter eignet sich die Seilausführung SE-LX30; OEM-Serienlieferung, Angebote FOB China.
Kurz erklärt
Was ist der SE-LX20?
Der SE-LX20 ist eine flanschmontierte Stabsonde zum direkten Einbau in den Behälter. Das druckfeste Gehäuse mit Vor-Ort-Anzeige ist für die Füllstandsmessung an automatisierten Anlagen in explosionsgefährdeten Bereichen gedacht, etwa in Raffinerien, Tanklagern und Chemieanlagen, mit Messbereichen bis 8 m. Ist die Einbauhöhe über dem Behälter begrenzt, wählen Sie die Seilausführung SE-LX30. Das Präfix SE kennzeichnet die explosionsgeschützte Ausführung; der vollständige Bestellschlüssel ist unten und im Datenblatt erklärt.
Stand 06.10.2026 · Werte aus dem Datenblatt SE-LX20, Rev. A.
Technische Daten
Technische Daten SE-LX20
Alle Werte aus dem Datenblatt SE-LX20. Bestellbarer Messbereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.
| Parameter | Wert |
|---|---|
| Produktparameter – Ausgangsarten | |
| Analogausgang | 2-Leiter 4-20 mA + HART (Parametrierung direkt per HART-Handterminal) / 4-Leiter (3-Leiter) 4-20 mA / 0-10 V |
| Digitalausgang | RS485 (Modbus RTU) |
| Leistungsdaten | |
| Messbereich | 200–8000 mm |
| Ausgangssignal | 4-20 mA (Bürde max./min. 0/500 Ω), 0-10 V (min. Last >5 kΩ), RS485 (Modbus RTU) |
| Auflösung | 1 mm, 0,1 mm |
| Nichtlinearität | ±1 mm |
| Wiederholgenauigkeit | ±1 mm, ±0,1 mm |
| Aktualisierungszeit | über Dämpfungszeit einstellbar |
| Betriebsbedingungen | |
| Schwimmergeschwindigkeit | beliebig |
| Messstabtemperatur | -40~+85 ℃, -40~+250 ℃ (Hochtemperatur-Ausführung) |
| Temperatur Elektronikkopf | -30~+85℃ |
| Lagertemperatur | -55~+85℃ |
| Luftfeuchtigkeit | 90 % Luftfeuchtigkeit, keine Reifbildung |
| Temperaturkoeffizient | <30ppm/℃ |
| Schutzart | IP67 |
| Montage | |
| Einbaulage | Flanschmontage, Einbau mit starrem Stab |
| Montage | Flansch DN25 / DN50 / DN100 oder kundenspezifisch |
| Schwimmer | ein Schwimmer, zwei Schwimmer |
| Elektrik | |
| Elektrischer Anschluss | druckfestes Anschlussgehäuse, 3-polige / 4-polige Klemme |
| Versorgungsspannung | 24 V DC (+20 %) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell) |
| Stromaufnahme | abhängig vom Messbereich |
| Verpolschutz | maximal -30 V DC |
| Überspannungsschutz | maximal 36 V DC |
| Isolationsfestigkeit | 500VDC |
| Werkstoffe | |
| Sensorkopf | Aluminiumlegierung |
| Schutzrohr | Edelstahl 304 |
| Montageflansch | Edelstahl 304 |
Die Baureihe SE-LX ist druckfest gekapselt; die Ex-Zertifizierung wird unter der Serienbezeichnung SE-LX beantragt, Zertifikatsdetails auf Anfrage.
Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Bestellschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle magnetostriktiven Datenblätter
3D-Modelle (STEP) auf Anfrage. Fragen Sie unsere Ingenieure – Antwort an Werktagen innerhalb von 24 Stunden.
Abmessungen & Anschluss
Abmessungen und elektrischer Anschluss des SE-LX20

Anschluss 2-Leiter 4–20 mA
| 1 | 24 V Versorgung + |
| 2 | 24 V Versorgung - (GND) |
| 3 | nicht belegt (NC) |
Anschluss 4-Leiter analog / RS485
| 1 | 24 V Versorgung + |
| 2 | 24 V Versorgung - (GND) |
| 3 | Analogsignal + / 485A |
| 4 | Analogsignal - / 485B |
Anschluss Trennschichtmessung
| 1 | Kanal 1 Versorgung + |
| 2 | Kanal 1 Versorgung - |
| 3 | Kanal 2 Versorgung + |
| 4 | Kanal 2 Versorgung - |
Bestellschlüssel
So bestellen Sie den SE-LX20
Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Bestellschlüssel stehen, sind auf Anfrage erhältlich.
| Code | Bedeutung |
|---|---|
| Flansch | |
| F25 / F50 / F100 | Flansch DN25 / DN50 / DN100 |
| FX | Kundenspezifischer Flansch |
| Messbereich | |
| 00200–08000 | 5 Stellen in mm, 5-mm-Schritte |
| Ausgang | |
| I1F | 4–20 mA, Nullpunkt am Stabende |
| I1R | 4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf |
| I1D | Zwei 4–20-mA-Ausgänge (zwei Schwimmer) |
| V1F | 0–10 V, Nullpunkt am Stabende |
| V1R | 0–10 V invertiert (10–0 V), Nullpunkt am Kopf |
| V2F | 0–5 V, Nullpunkt am Stabende |
| V2R | 0–5 V invertiert (5–0 V), Nullpunkt am Kopf |
| R4 | RS485 (Modbus RTU) |
| Schwimmer | |
| 1Fdd | 1 Schwimmer, dd = Mediumdichte ×10 (0,8 → 08) |
| 2FddFdd | 2 Schwimmer (Trennschicht), beide Dichten |
| Optionen | |
| W2 | 2-Leiter |
| W4 | 4-Leiter |
Bestellbeispiel
| SE-LX20-F50-03000-I1D-2F08F11-W2 | Stabsonde, DN50, 3000 mm, zwei Schwimmer für Trennschichtmessung (Dichte 0,8 / 1,1) |
Auswahl
Wann ist der SE-LX20 die richtige Wahl?
- Der Behälter hat einen oberen Flansch und genügend Einbauhöhe für einen starren Stab.
- Sie benötigen eine Trennschichtmessung mit zwei Schwimmern.
- Der Einsatzort ist explosionsgefährdet und ein druckfest gekapselter Transmitter ist vorgeschrieben.
Magnetostriktive Füllstandsbaureihen von SEGMENsensor im Vergleich
| Bestellnummer | Geeignet für | Messbereich | Ausgang | Schutzart |
|---|---|---|---|---|
| SGM-LS10 | Magnetostriktiver Füllstandssensor | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-LC10 | Korrosionsbeständiger magnetostriktiver Füllstandssensor | 25–1000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SE-LX10 | Magnetostriktiver Transmitter für Magnetklappenanzeiger | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SE-LX20 | Explosionsgeschützter magnetostriktiver Füllstandstransmitter | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SE-LX30 | Magnetostriktiver Füllstandstransmitter mit flexiblem Seil | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SGM-LK10 | Magnetostriktiver Füllstandssensor für kleine Tanks | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
Neu in der Technik? Lesen Sie unseren Füllstandssensor-Vergleich.
Anwendungen
Typische Einsatzfälle des SE-LX20
Kontinuierliche Bestandsmessung in explosionsgefährdeten Bereichen mit druckfest gekapseltem Gehäuse.
Zwei Schwimmer melden Gesamtfüllstand und Öl-Wasser-Trennschicht aus einem einzigen Transmitter.
Starrer Stab bis 8 m für Behälter mit ausreichender Einbauhöhe über dem Flansch.
Beschaffung
SE-LX20 bei SEGMENsensor bestellen
Qualifizierungsmuster 1–5 Stück, Serienfertigung nach Ihrem Jahresbedarf
Lieferzeit für Muster
Serienaufträge
Jede Anfrage beantwortet ein Ingenieur
Nennen Sie uns die Bestellnummer oder Messbereich, Ausgang, Flansch und Anschluss. Sondermessbereiche, Totzonen, Kabel und Schwimmer bieten wir auf Anfrage an. Angebote FOB China, ohne internationale Fracht und Einfuhrabgaben. Zahlung: 100 % Vorauszahlung per T/T (Banküberweisung) vor Produktion bzw. Versand. Gewährleistung 12 Monate ab Lieferung.

Video: Funktionsprinzip, Fertigung und Prüfung
Transkript
Magnetostriktive Füllstandstransmitter: Funktionsweise, Auswahl, Installation und Verdrahtung. Ein Schwimmer mit eingebautem Magneten gleitet auf einem Edelstahlstab. Im Stab verläuft ein dünner Wellenleiterdraht. Die Elektronik sendet einen Stromimpuls durch den Draht. Wo er auf das Feld des Schwimmermagneten trifft, verdreht sich der Draht, und eine Torsionswelle läuft zum Kopf zurück. Ihre Laufzeit ergibt die Schwimmerposition: ein absoluter Füllstandsmesswert, ohne Neukalibrierung nach einem Spannungsausfall. Ein zweiter Schwimmer kann die Trennschicht zwischen zwei Flüssigkeiten messen. Das Modell passend zum Behälter wählen. Der Edelstahlstab SGM-LS10 deckt 25–8000 mm ab. Der SGM-LC10 mit PP-Kopf und PFA-Schwimmer ist für korrosive Flüssigkeiten. Der SE-LX20 hat ein druckfest gekapseltes Gehäuse und einen starren Stab, mit Füllstands- und Trennschichtschwimmer. Der SE-LX30 nutzt ein flexibles Seil für hohe Behälter. Den Transmitter senkrecht auf dem Behälterdach montieren, per Gewinde oder Flansch. Der Schwimmer muss durch den Stutzen passen oder von innen im Behälter montiert werden. Den Stab vom Zulaufstrom und vom Rührwerk fernhalten und in turbulenten Behältern ein Schwallrohr verwenden. Vor dem Einstellen des Messbereichs die Totzonen oben und unten am Stab prüfen. Verdrahtung: Bei 2-Leiter-Modellen führt ein Aderpaar die 24-V-Versorgung und das 4–20-mA-Signal zum Analogeingang der SPS. RS485-Modelle übertragen den Füllstand über Modbus RTU. Skalierung wie bei jedem 4–20-mA-Signal: 4 mA abziehen, durch 16 teilen und mit dem Messbereich multiplizieren. In der Fertigungslinie werden Stäbe und Flansche lasergeschweißt, und das Rücksignal jedes Sensors wird am Oszilloskop geprüft. Der Messwert wird dann auf einem Prüfstand kontrolliert, und das Typenschild wird lasermarkiert. Vor der Bestellung Messbereich, Ausgang, Prozessanschluss, Schwimmerwerkstoff und Temperatur spezifizieren. Die Wiederholgenauigkeit beträgt ±0,005 mm beim SGM-LS10. Magnetostriktive Füllstandstransmitter von SEGMENsensor. OEM-Serienlieferung. Datenblätter und Angebote unter segmensensor.com.
Transkript
Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.
Transkript
Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · OEM-Serienlieferung · Angebot anfordern unter segmensensor.com
FAQ
SE-LX20 – häufige Fragen
Wie bestelle ich die Schwimmer für den SE-LX20?
Das Schwimmerfeld im Bestellschlüssel gibt die Anzahl der Schwimmer und die Mediumdichte ×10 an. Beispiel: 1F08 ist ein Schwimmer für Dichte 0,8; 2F08F11 sind zwei Schwimmer für die Trennschicht zwischen Flüssigkeiten der Dichte 0,8 und 1,1.
Was tun, wenn die Einbauhöhe für einen starren Stab nicht reicht?
SE-LX20 und SE-LX30 decken beide 200–8000 mm ab. Reicht die Höhe über dem Behälter nicht, um einen starren Stab einzuführen, wählen Sie den SE-LX30: Sein flexibles Seil lässt sich für den Transport aufrollen und in den Behälter einführen. Für Behälter höher als 8 m senden Sie uns die Behälterzeichnung, und wir prüfen die Anwendung.
Welchen Messbereich hat der SE-LX20?
SE-LX20 ist von 200 bis 8000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage erhältlich.
Wie lese ich den Bestellschlüssel des SE-LX20?
Der Schlüssel lautet SE-LX20-<Flansch>-<Messbereich>-<Ausgang>-<Schwimmer>-<W2/W4>. Beispiel: SE-LX20-F50-03000-I1D-2F08F11-W2 bedeutet Stabsonde, DN50, 3000 mm, zwei Schwimmer für Trennschichtmessung (Dichte 0,8 / 1,1). Alle Optionen stehen in der Bestellschlüssel-Tabelle auf dieser Seite und im Datenblatt.
Wie hoch sind Mindestbestellmenge und Lieferzeit des SE-LX20?
Qualifizierungsmuster sind mit 1–5 Stück erhältlich; die Serienfertigung planen wir nach Ihrem Jahresbedarf. Muster werden in 5–7 Arbeitstagen versandt, die Lieferzeit für Serienaufträge bestätigen wir mit dem Angebot, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
