Aufbau-Füllstandstransmitter · Ex-Bereich

SE-LX10 magnetostriktiver Aufbau-Füllstandstransmitter für Magnetklappenanzeiger, 200–8000 mm

SE-LX10 ist ein magnetostriktiver Füllstandstransmitter in druckfester Kapselung, der außen auf einen Magnetklappen-Füllstandsanzeiger oder eine Bypass-Kammer gespannt wird. Er erfasst den Schwimmer, der bereits in der Kammer läuft, über 200–8000 mm und gibt 2-Leiter 4–20 mA + HART (Parametrierung direkt per HART-Handterminal), 4-Leiter 4–20 mA / 0–10 V oder RS485 aus – mit Vor-Ort-Anzeige.

Messbereich
200–8000 mm
Ausgänge
4–20 mA / 0–10 V / RS485
Schutzart
IP67
MOQ
Mit dem Angebot bestätigt

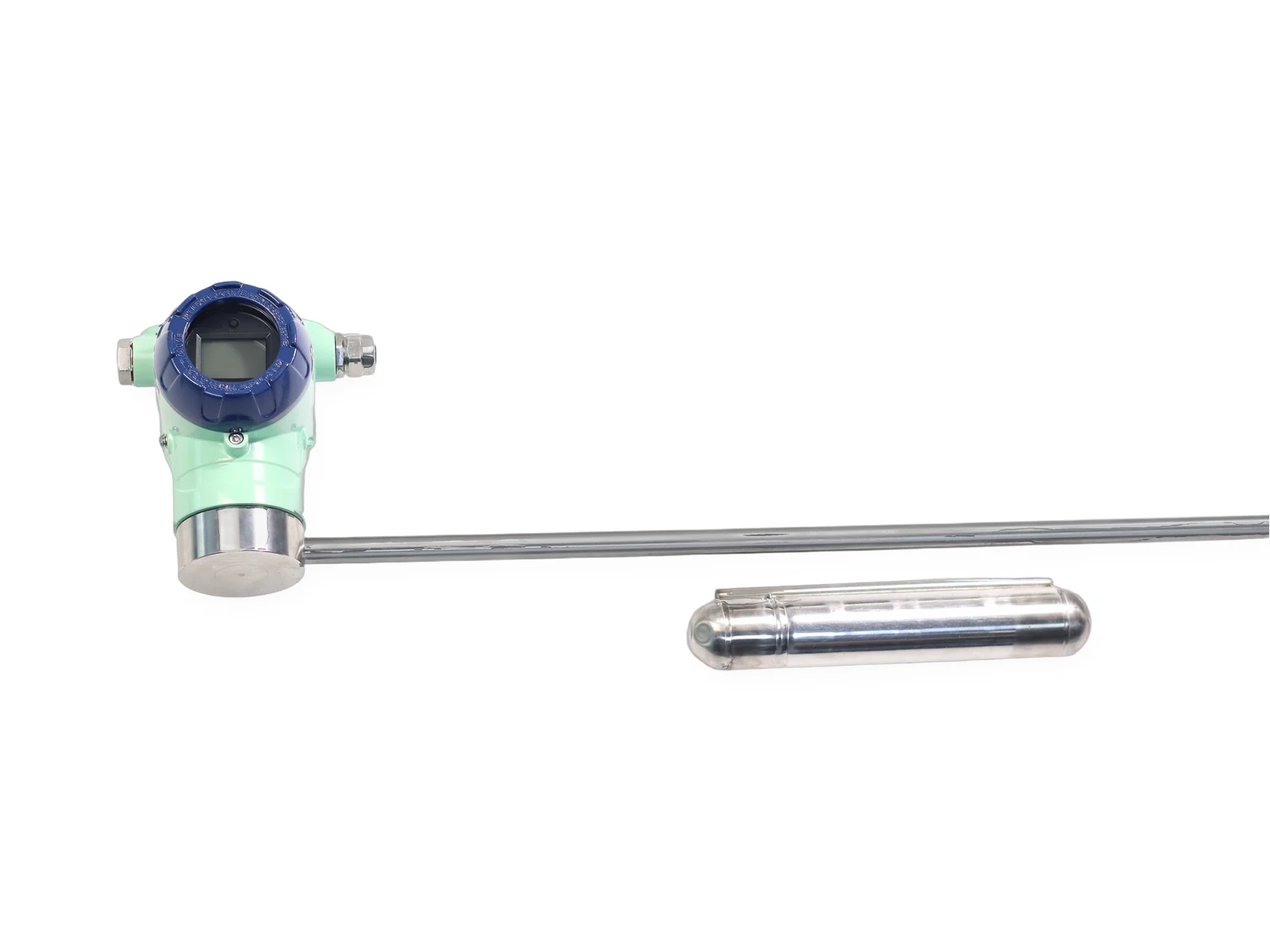

SEGMENsensor SE-LX10 magnetostriktiver Füllstandstransmitter mit Anzeige für Magnetklappen-Füllstandsanzeiger
SE-LX10 mit Vor-Ort-Anzeige im druckfesten Gehäuse

Das Wichtigste in Kürze

Der SEGMENsensor SE-LX10 ist ein magnetostriktiver Füllstandstransmitter in druckfester Kapselung, der außen auf einen Magnetklappenanzeiger oder eine Bypass-Kammer gespannt wird. Er liest den vorhandenen Schwimmer über 200–8000 mm, zeigt den Füllstand vor Ort an und gibt 4–20 mA + HART (Parametrierung direkt per HART-Handterminal), 0–10 V oder RS485 aus – ohne den Behälter zu öffnen.

  • Messbereich 200–8000 mm bei einer Auflösung von 1 mm oder 0,1 mm.
  • Nichtlinearität ±1 mm, Wiederholgenauigkeit ±1 mm bzw. ±0,1 mm.
  • Messstabtemperatur -40 bis +85 °C, in der Hochtemperatur-Ausführung -40 bis +250 °C.
  • Versorgung 24 V DC (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell), Schutzart IP67.
  • OEM-Serienlieferung, Angebote FOB China; die Ex-Kennzeichnung entspricht dem Zertifikat des gelieferten Typs.

Zuletzt aktualisiert: · SEGMENsensor Engineering-Team

Kurz erklärt

Was ist der SE-LX10?

Der SE-LX10 wird außen an einen Magnetklappen-Füllstandsanzeiger oder eine Bypass-Kammer gespannt. Das druckfeste Gehäuse mit Vor-Ort-Anzeige überträgt den Füllstand aus explosionsgefährdeten Bereichen, etwa in Raffinerien und Chemieanlagen. Das Präfix SE kennzeichnet die explosionsgeschützte Ausführung; der vollständige Bestellschlüssel ist unten und im Datenblatt erklärt.

Stand 05.10.2026 · Werte aus dem Datenblatt SE-LX10, Rev. A.

Technische Daten

Technische Daten SE-LX10

Alle Werte aus dem Datenblatt SE-LX10. Bestellbarer Messbereich wie angegeben; längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck auf Anfrage.

ParameterWert
Produktparameter – Ausgangsarten
Analogausgang2-Leiter 4-20 mA + HART (Parametrierung direkt per HART-Handterminal) / 4-Leiter (3-Leiter) 4-20 mA / 0-10 V
DigitalausgangRS485(MODBUS-RTU)
Leistungsdaten
Messbereich200–8000 mm
Ausgangssignal4-20 mA (Bürde min./max. 0/500 Ω), 0-10 V (Last min. >5 kΩ), RS485 (MODBUS RTU)
Auflösung1 mm, 0,1 mm
Nichtlinearität±1mm
Wiederholgenauigkeit±1 mm, ±0,1 mm
Aktualisierungszeitüber Dämpfungszeit einstellbar
Einsatzbedingungen
Magnetgeschwindigkeitbeliebig
Temperatur Messstab-40~+85 ℃, -40~+250 ℃ (Hochtemperatur-Ausführung)
Temperatur Elektronikkopf-30~+85℃
Lagertemperatur-55~+85℃
Luftfeuchtigkeit90 % Luftfeuchtigkeit, keine Reifbildung.
Temperaturkoeffizient<30ppm/℃
SchutzartIP67
Montage
EinbaulageAufbau (auf Bypass-Kammer / Magnetklappenanzeiger)
MontageSpannschellen; Flanschcode DN25 / DN50 / DN100 / kundenspezifisch
PositionsmagnetEinzelschwimmer, Doppelschwimmer
Elektrische Daten
Elektrischer Anschlussexplosionsgeschütztes Klemmengehäuse, 3-polige / 4-polige Klemme
Versorgungsspannung24VDC (+20%) (Standard; 12-V- und 5-V-Bereiche je nach Ausgang und Modell)
Stromaufnahmeabhängig vom Messbereich
Verpolschutzmaximal -30 VDC
Überspannungsschutzmaximal 36 VDC
Isolationsfestigkeit500VDC
Werkstoffe
SensorkopfAluminiumlegierung
SchutzrohrEdelstahl 304
MontageflanschEdelstahl 304

Die Baureihe SE-LX ist druckfest gekapselt; die Ex-Zertifizierung wird unter der Serienbezeichnung SE-LX beantragt, Zertifikatsdetails auf Anfrage.

Datenblatt SE-LX10 (PDF)

Technische Daten, Anschlussbelegung, Maßzeichnungen und der vollständige Bestellschlüssel auf zwei Seiten, ohne Registrierung. Datenblatt herunterladen · Alle magnetostriktiven Datenblätter

3D-Modell & Typberatung

3D-Modelle (STEP) auf Anfrage. Fragen Sie unsere Ingenieure – Antwort an Werktagen innerhalb von 24 Stunden.

Abmessungen & Anschluss

Abmessungen und elektrischer Anschluss des SE-LX10

Maßzeichnung SE-LX10 (mm)
Abmessungen SE-LX10 in mm. Messbereichsangaben in den Zeichnungen sind Beispiele; der bestellbare Messbereich steht in der Tabelle der technischen Daten.

Anschluss 2-Leiter 4–20 mA

124 V Versorgung +
224 V Versorgung - (GND)
3nicht belegt (NC)

Anschluss 4-Leiter analog / RS485

124 V Versorgung +
224 V Versorgung - (GND)
3Analogsignal + / 485A
4Analogsignal - / 485B

Anschluss Trennschichtmessung

1Kanal 1 Versorgung +
2Kanal 1 Versorgung -
3Kanal 2 Versorgung +
4Kanal 2 Versorgung -

Bestellschlüssel

So bestellen Sie den SE-LX10

Bauen Sie die Bestellnummer Feld für Feld auf. Ausgänge oder Optionen, die in den technischen Daten, aber nicht im Bestellschlüssel stehen, sind auf Anfrage erhältlich.

SE-LX10-<Flansch>-<Messbereich>-<Ausgang>-<Schwimmer>-<W2/W4>
CodeBedeutung
Flansch
F25 / F50 / F100Flansch DN25 / DN50 / DN100
FXkundenspezifischer Flansch
Messbereich
00200–080005 Stellen in mm, 5-mm-Schritte
Ausgang
I1F4–20 mA, Nullpunkt am Stabende
I1R4–20 mA invertiert (20–4 mA), Nullpunkt am Kopf
I1DZwei 4–20-mA-Ausgänge (zwei Schwimmer)
V1F0–10 V, Nullpunkt am Stabende
V1R0–10 V invertiert (10–0 V), Nullpunkt am Kopf
V2F0–5 V, Nullpunkt am Stabende
V2R0–5 V invertiert (5–0 V), Nullpunkt am Kopf
R4RS485 (Modbus RTU)
Schwimmer
1Fdd1 Schwimmer, dd = Mediumdichte ×10 (0,8 → 08)
2FddFdd2 Schwimmer (Trennschicht), beide Dichten
Optionen
W22-Leiter
W44-Leiter

Bestellbeispiel

SE-LX10-F50-02000-I1F-1F08-W2Aufbaumontage, DN50, 2000 mm, 2-Leiter 4–20 mA, Schwimmer für Dichte 0,8

Auswahl

Wann ist der SE-LX10 die richtige Wahl?

  • Ein Magnetklappenanzeiger oder eine Bypass-Kammer ist bereits installiert.
  • Am Behälter ist kein neuer Prozessanschluss zulässig.
  • Der Einsatzort ist explosionsgefährdet und ein druckfestes Gehäuse ist vorgeschrieben.

Magnetostriktive Füllstandsbaureihen von SEGMENsensor im Vergleich

BestellnummerGeeignet fürMessbereichAusgangSchutzart
SGM-LS10Magnetostriktiver Füllstandssensor25–8000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68
SGM-LC10Korrosionsbeständiger magnetostriktiver Füllstandssensor25–1000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68
SE-LX10Magnetostriktiver Transmitter für Magnetklappenanzeiger200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SE-LX20Explosionsgeschützter magnetostriktiver Füllstandstransmitter200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SE-LX30Magnetostriktiver Füllstandstransmitter mit flexiblem Seil200–8000 mm4–20 mA / 0–10 V / 0–5 V / RS485IP67
SGM-LK10Magnetostriktiver Füllstandssensor für kleine Tanks25–4000 mm4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485IP68

Neu in der Technik? Lesen Sie unseren Füllstandssensor-Vergleich.

Anwendungen

Typische Einsatzfälle des SE-LX10

Nachrüstung von Magnetklappenanzeigern

Ergänzt einen vorhandenen Klappenanzeiger um ein 4–20-mA-Fernsignal – ohne neuen Behälterstutzen.

Tanks in Petrochemie und Chemie

Druckfestes Gehäuse mit Anzeige für die Füllstandsübertragung aus explosionsgefährdeten Bereichen.

Bypass-Kammern an Kesseln und Abscheidern

Nicht-invasive Messung: Der Transmitter berührt das Prozessmedium nie.

Beschaffung

SE-LX10 bei SEGMENsensor bestellen

OEM-Serienlieferung

Qualifizierungsmuster 1–5 Stück, Serienfertigung nach Ihrem Jahresbedarf

5–7 Arbeitstage

Lieferzeit für Muster

Laut Angebot

Serienaufträge

Antwort in 24 h

Jede Anfrage beantwortet ein Ingenieur

Nennen Sie uns die Bestellnummer oder Hub, Ausgang, Montage und Anschluss. Sondermessbereiche, Totzonen, Kabel und Magnete bieten wir auf Anfrage an.

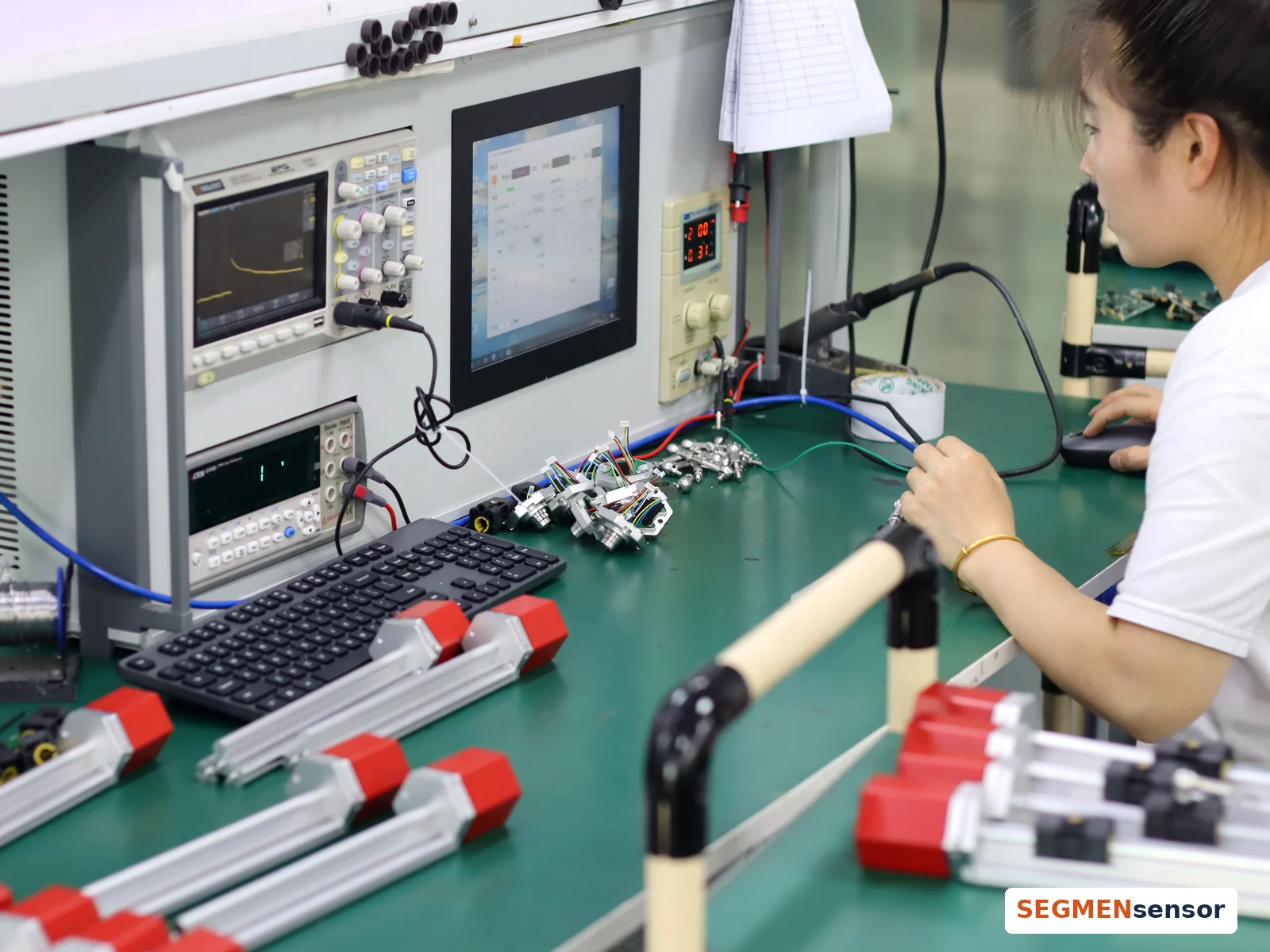

Fertigungsprüfung magnetostriktiver Sensoren bei SEGMENsensor
Magnetostriktive Sensoren bei der Fertigungsprüfung im SEGMENsensor-Werk.

Video: Funktionsprinzip, Fertigung und Prüfung

Magnetostriktiver Füllstandstransmitter: Funktionsweise, Installation und Verdrahtung
Magnetostriktiver Füllstandstransmitter: Funktionsweise, Installation und VerdrahtungWie Schwimmer und Wellenleiter den absoluten Füllstand messen, welches Modell zu Ihrem Behälter passt, Installation, 2-Leiter-Verdrahtung 4–20 mA oder RS485 und Skalierung des Signals.
2:45 · YouTubeAngebot anfordern →
Transkript

Magnetostriktive Füllstandstransmitter: Funktionsweise, Auswahl, Installation und Verdrahtung. Ein Schwimmer mit eingebautem Magneten gleitet auf einem Edelstahlstab. Im Stab verläuft ein dünner Wellenleiterdraht. Die Elektronik sendet einen Stromimpuls durch den Draht. Wo er auf das Feld des Schwimmermagneten trifft, verdreht sich der Draht, und eine Torsionswelle läuft zum Kopf zurück. Ihre Laufzeit ergibt die Schwimmerposition: ein absoluter Füllstandsmesswert, ohne Neukalibrierung nach einem Spannungsausfall. Ein zweiter Schwimmer kann die Trennschicht zwischen zwei Flüssigkeiten messen. Das Modell passend zum Behälter wählen. Der Edelstahlstab SGM-LS10 deckt 25–8000 mm ab. Der SGM-LC10 mit PP-Kopf und PFA-Schwimmer ist für korrosive Flüssigkeiten. Der SE-LX20 hat ein druckfest gekapseltes Gehäuse und einen starren Stab, mit Füllstands- und Trennschichtschwimmer. Der SE-LX30 nutzt ein flexibles Seil für hohe Behälter. Den Transmitter senkrecht auf dem Behälterdach montieren, per Gewinde oder Flansch. Der Schwimmer muss durch den Stutzen passen oder von innen im Behälter montiert werden. Den Stab vom Zulaufstrom und vom Rührwerk fernhalten und in turbulenten Behältern ein Schwallrohr verwenden. Vor dem Einstellen des Messbereichs die Totzonen oben und unten am Stab prüfen. Verdrahtung: Bei 2-Leiter-Modellen führt ein Aderpaar die 24-V-Versorgung und das 4–20-mA-Signal zum Analogeingang der SPS. RS485-Modelle übertragen den Füllstand über Modbus RTU. Skalierung wie bei jedem 4–20-mA-Signal: 4 mA abziehen, durch 16 teilen und mit dem Messbereich multiplizieren. In der Fertigungslinie werden Stäbe und Flansche lasergeschweißt, und das Rücksignal jedes Sensors wird am Oszilloskop geprüft. Der Messwert wird dann auf einem Prüfstand kontrolliert, und das Typenschild wird lasermarkiert. Vor der Bestellung Messbereich, Ausgang, Prozessanschluss, Schwimmerwerkstoff und Temperatur spezifizieren. Die Wiederholgenauigkeit beträgt ±0,005 mm beim SGM-LS10. Magnetostriktive Füllstandstransmitter von SEGMENsensor. OEM-Serienlieferung. Datenblätter und Angebote unter segmensensor.com.

So funktioniert ein magnetostriktiver Wegsensor
So funktioniert ein magnetostriktiver WegsensorEinminütige Animation des magnetostriktiven Laufzeitprinzips: Stromimpuls, Torsion durch den Wiedemann-Effekt am Positionsmagneten, Torsionswelle zurück zum Sensorkopf, Position = Wellengeschwindigkeit × Zeit.
1:00 · YouTubeAngebot anfordern →
Transkript

Wie misst ein magnetostriktiver Sensor die Position berührungslos? Im Edelstahlstab verläuft ein dünner Wellenleiterdraht. Ein Ringmagnet bewegt sich mit dem Kolben, dem Schwimmer oder dem Schlitten. Zuerst sendet die Elektronik einen kurzen Stromimpuls durch den Draht. Der Impuls erzeugt ein ringförmiges Magnetfeld. Wo dieses Feld auf das Feld des Magneten trifft, verdreht sich der Draht. Das ist der Wiedemann-Effekt. Die Torsion läuft als Torsionswelle mit rund 2800 Metern pro Sekunde zum Kopf zurück, während ein Zeitgeber die Laufzeit misst. Position gleich Wellengeschwindigkeit mal Zeit. Das Ergebnis ist eine absolute Position, berührungslos und verschleißfrei. Magnetostriktive Sensoren von SEGMENsensor decken Hübe von 25 bis 8000 Millimetern ab. Mehr unter segmensensor.com.

Magnetostriktive Wegsensoren: Fertigung und Prüfung
Magnetostriktive Wegsensoren: Fertigung und PrüfungEchte Produktionsaufnahmen magnetostriktiver Wegsensoren von SEGMENsensor: Elektronikmontage, Laserschweißen von Stäben und Flanschen, Burn-in, Signalprüfung am Oszilloskop, Kalibrierung auf einem linearen Prüfstand und lasermarkierte Typenschilder.
1:23 · YouTubeAngebot anfordern →
Transkript

Magnetostriktive Wegsensoren: So fertigt und prüft SEGMENsensor sie. Alles beginnt mit der Elektronik. Jede Sensorplatine wird von Hand gelötet und in den Sensorkopf eingesetzt. Kopf, Kabel und Stecker werden am Gehäuse montiert, Schrumpfschläuche dichten die Verdrahtung ab. Stäbe und Flansche werden auf einer Drehvorrichtung lasergeschweißt; eine Kamera richtet jede Naht aus. Anschließend durchläuft die Elektronik ein Burn-in-Gestell. Jeder Sensor wird geprüft. Das Oszilloskop prüft das Rücksignal, ein Messgerät den Ausgang. Danach wird jeder Sensor auf einem linearen Prüfstand kalibriert; eine Software prüft den Messwert über den gesamten Hub. Zum Schluss wird das Typenschild mit Modell und Firmennamen lasermarkiert. Hübe 25–8000 mm · OEM-Serienlieferung · Angebot anfordern unter segmensensor.com

FAQ

SE-LX10 – häufige Fragen

Braucht der SE-LX10 einen zusätzlichen Behälterstutzen?

Nein. SE-LX10 wird mit Spannschellen außen am Magnetklappenanzeiger oder an der Bypass-Kammer befestigt und erfasst den Schwimmer in der Kammer, sodass Behälter und Kammer geschlossen bleiben.

Welche Ausgangssignale bietet der SE-LX10?

2-Leiter 4–20 mA + HART (Parametrierung direkt per HART-Handterminal), 4-Leiter 4–20 mA oder 0–10 V sowie RS485 Modbus RTU. Die Anschlussart ist das letzte Feld des Bestellschlüssels: W2 für 2-Leiter, W4 für 4-Leiter.

Welchen Messbereich hat der SE-LX10?

SE-LX10 ist von 200 bis 8000 mm in 5-mm-Schritten bestellbar. Längere Messbereiche sowie Sonderausführungen für Temperatur oder Druck sind auf Anfrage erhältlich.

Wie lese ich den Bestellschlüssel des SE-LX10?

Der Schlüssel lautet SE-LX10-<Flansch>-<Messbereich>-<Ausgang>-<Schwimmer>-<W2/W4>. Beispiel: SE-LX10-F50-02000-I1F-1F08-W2 bedeutet Aufbaumontage, DN50, 2000 mm, 2-Leiter 4–20 mA, Schwimmer für Dichte 0,8. Alle Optionen stehen in der Bestellschlüssel-Tabelle auf dieser Seite und im Datenblatt.

Wie hoch sind Mindestbestellmenge und Lieferzeit des SE-LX10?

Qualifizierungsmuster sind mit 1–5 Stück erhältlich; die Serienfertigung planen wir nach Ihrem Jahresbedarf. Muster werden in 5–7 Arbeitstagen versandt, die Lieferzeit für Serienaufträge bestätigen wir mit dem Angebot, und jede Anfrage beantworten wir innerhalb von 24 Stunden.
