Magnetostrictive Level Transmitter ลูกลอยแม่เหล็กและวัด Interface ซีรีส์ SGM / SE-LX ผู้ผลิต OEM
Magnetostrictive Level Transmitter ของ SEGMENsensor (เครื่องวัดระดับแบบลูกลอยแม่เหล็ก) วัดระดับของเหลวในถังได้ต่อเนื่องและเป็นค่าสัมบูรณ์ ด้วยลูกลอยแม่เหล็กที่เลื่อนตามผิวของเหลวบนก้านวัดที่มีท่อนำคลื่น Magnetostrictive อยู่ภายใน ซีรีส์ SGM-LS10, SGM-LC10, SGM-LK10 และรุ่นกันระเบิด SE-LX10 / SE-LX20 / SE-LX30 ช่วงวัด 25–8000 mm วัด interface น้ำมัน–น้ำได้ใน SE-LX20 / SE-LX30 เอาต์พุต 4-20mA, 0-10V และ RS485 Modbus + HART ระดับการป้องกัน IP67/IP68 ผลิตแบบ OEM ที่เซินเจิ้นตั้งแต่ปี 2019 รองรับงาน OEM ปริมาณมาก
ข้อมูลสำคัญ
Magnetostrictive Level Transmitter ของ SEGMENsensor วัดระดับของเหลวต่อเนื่องโดยจับเวลาพัลส์บิดที่วิ่งตามท่อนำคลื่น (waveguide) ไปถึงแม่เหล็กในลูกลอย ให้ค่าตำแหน่งสัมบูรณ์ของลูกลอยโดยไม่ต้องชดเชยความหนาแน่น หกรหัสสินค้าครอบคลุม 25–8000 mm รวมรุ่นกันระเบิด SE-LX ที่วัด interface น้ำมัน–น้ำด้วยลูกลอยตัวที่สอง
- SGM-LS10 ช่วง 25–8000 mm, SGM-LK10 25–4000 mm และ SGM-LC10 (PP/PFA) 25–1000 mm ทั้งหมด IP68
- รุ่นกันระเบิด SE-LX10, SE-LX20 และ SE-LX30 ช่วง 200–8000 mm ระดับการป้องกัน IP67
- เอาต์พุต 4-20 mA, 0-10 V และ RS485 Modbus รวมถึง 2 สาย 4–20 mA + HART (ตั้งค่าพารามิเตอร์ด้วย HART handheld communicator)
- ก้านวัด SE-LX ใช้งาน -40 ถึง +85 °C หรือถึง +250 °C ในรุ่นอุณหภูมิสูง
- ความซ้ำได้ ±0.005 mm (SGM-LS10 / SGM-LK10) ตัวอย่างสำหรับทดสอบเริ่ม 1 ชิ้น ใบเสนอราคา FOB จีน
อัปเดตล่าสุด · ทีมวิศวกรรม SEGMENsensor
นิยาม
Magnetostrictive Level Transmitter คืออะไร?
Magnetostrictive Level Transmitter คือเซนเซอร์วัดระดับแบบต่อเนื่องที่ประกอบด้วยก้านวัด (ก้านแข็งหรือสายอ่อน) ซึ่งมีท่อนำคลื่น Magnetostrictive อยู่ภายใน และลูกลอยแม่เหล็กที่ลอยตามผิวของเหลว อิเล็กทรอนิกส์ส่งพัลส์กระแสไปตามท่อนำคลื่น เมื่อพัลส์พบสนามแม่เหล็กของลูกลอยจะเกิดคลื่นบิด (ปรากฏการณ์ Wiedemann) ที่ตำแหน่งลูกลอยพอดี เวลาที่คลื่นวิ่งกลับมาถึงหัวเซนเซอร์ถูกแปลงเป็นค่าระดับสัมบูรณ์ จึงไม่ต้องตั้งศูนย์ใหม่หลังไฟดับ
- ไม่ขึ้นกับความหนาแน่น: ต่างจากเซนเซอร์แบบแรงดันน้ำ (hydrostatic) ค่าที่อ่านได้ไม่เปลี่ยนตามความหนาแน่นของของเหลว
- ต่างจากสวิตช์ลูกลอย: สวิตช์ลูกลอยบอกได้แค่จุดเดียว (สูงหรือต่ำกว่าจุดตั้ง) ส่วน Magnetostrictive วัดต่อเนื่องตลอดความยาวก้าน
- วัด Interface ในเครื่องเดียว: SE-LX20 / SE-LX30 ใช้ลูกลอยสองตัว วัดระดับรวมและรอยต่อน้ำมัน–น้ำพร้อมกัน
ดูเซนเซอร์วัดระดับทุกเทคโนโลยี (ลูกลอย แบบจุ่ม อัลตราโซนิก) ได้ที่ เซนเซอร์วัดระดับของเหลว และเทคโนโลยีเดียวกันสำหรับวัดตำแหน่งที่ เซนเซอร์ตำแหน่ง Magnetostrictive
เลือกซีรีส์

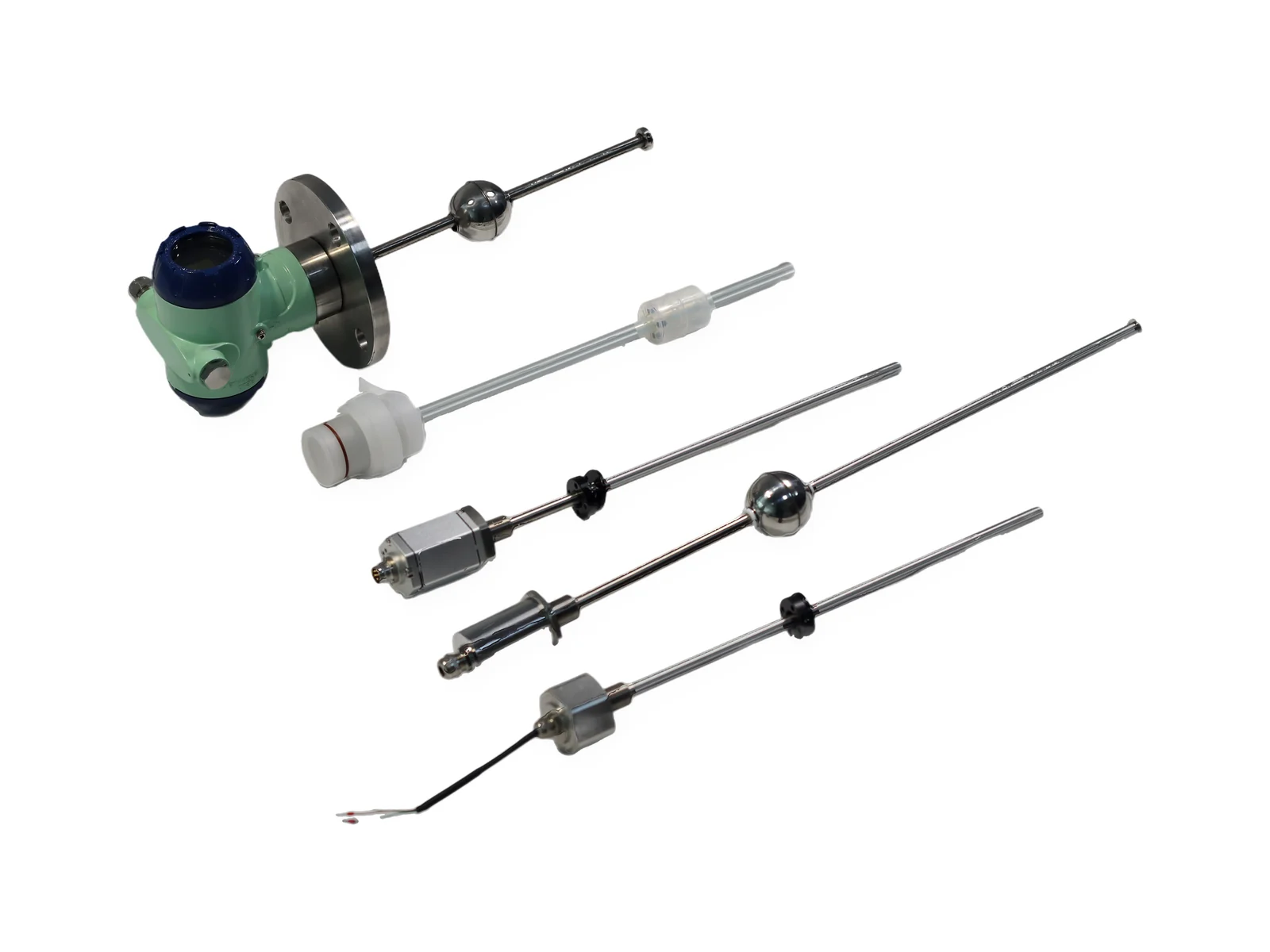

ซีรีส์ Magnetostrictive Level Sensor: เลือกตามรหัสสินค้า
หกซีรีส์ SGM / SE-LX แต่ละซีรีส์มี datasheet สองหน้าพร้อมรหัสสั่งซื้อ รุ่น SE-LX เป็นแบบกันระเบิดพร้อมจอแสดงผลในตัว
| รหัสสินค้า | เหมาะกับ | ช่วงวัด | เอาต์พุต | การป้องกัน |
|---|---|---|---|---|
| SGM-LS10 | Level sensor ก้านสแตนเลส ใช้งานทั่วไป | 25–8000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SGM-LC10 | ของเหลวกัดกร่อน (หัว PP ลูกลอย PFA) | 25–1000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
| SE-LX10 | ติดภายนอกเกจระดับแม่เหล็ก (strap-on) | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SE-LX20 | ก้านแข็ง ตัวเรือนกันระเบิด | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SE-LX30 | สายอ่อน สำหรับถังสูง ตัวเรือนกันระเบิด | 200–8000 mm | 4–20 mA / 0–10 V / 0–5 V / RS485 | IP67 |
| SGM-LK10 | ถังขนาดเล็ก ก้านเรียว | 25–4000 mm | 4–20 mA / 0–20 mA / 0–10 V / 0–5 V / RS485 | IP68 |
สเปก
สเปกทางเทคนิคของ Magnetostrictive Level Transmitter
ค่าจาก datasheet ของซีรีส์ SGM / SE-LX ดูตารางเต็มและรหัสสั่งซื้อได้ใน datasheet ของแต่ละซีรีส์
| รายการ | ค่า |
|---|---|
| หลักการวัด | ท่อนำคลื่น Magnetostrictive + ลูกลอยแม่เหล็ก (ค่าสัมบูรณ์) |
| ซีรีส์ | SGM-LS10, SGM-LC10, SGM-LK10, SE-LX10, SE-LX20, SE-LX30 |
| ช่วงวัด | 25–8000 mm (SGM-LS10); 25–1000 mm (SGM-LC10); 25–4000 mm (SGM-LK10); 200–8000 mm (SE-LX10 / LX20 / LX30) |
| สัญญาณเอาต์พุต | SGM: 4-20mA / 0-20mA / 0-10V / 0-5V / RS485 Modbus RTU. SE-LX: 2 สาย 4-20mA + HART (ตั้งค่าพารามิเตอร์ด้วย HART handheld communicator) / 4 สาย 4-20mA หรือ 0-10V / RS485 |
| ความละเอียด | 16-bit D/A (SGM); 1 mm หรือ 0.1 mm (SE-LX) |
| ความซ้ำได้ | ±0.005 mm (SGM-LS10, SGM-LK10); <±0.001% FS ต่ำสุด ±10 µm (SGM-LC10); ±1 mm / ±0.1 mm (SE-LX) |
| การวัด Interface | ลูกลอยสองตัวสำหรับระดับ + interface ใน SE-LX20 / SE-LX30 |
| ระดับการป้องกัน | IP68 (SGM-LS10, LC10, LK10); IP67 (SE-LX) |
| วัสดุ | ก้านสแตนเลส (SGM-LS10, SGM-LK10); หัว PP ลูกลอย PFA (SGM-LC10); ตัวเรือนกันระเบิด (SE-LX) |
| ไฟเลี้ยง | 24V DC (มาตรฐาน; ช่วง 12 V และ 5 V ตามเอาต์พุตและรุ่น) |
| อุณหภูมิใช้งาน | -40°C ถึง +85°C; ก้านวัด SE-LX -40~+85℃, -40~+250℃ (รุ่นอุณหภูมิสูง) |
| พื้นที่อันตราย | SE-LX10 / LX20 / LX30 กันระเบิด |
| ตัวอย่าง | เริ่ม 1 ชิ้นเพื่อการทดสอบ; ปริมาณตามโครงการ |
| ระยะเวลาส่งมอบ | 3–5 สัปดาห์ (ขึ้นกับความยาวก้านวัด) |
| การรับรอง | CE, RoHS |
- เครื่องหมายป้องกันการระเบิด: Ex db IIC T6 Gb, Ex ia IIC T6 Ga, Ex tb IIIC T80°C Db (รุ่นสำหรับพื้นที่อันตรายยืนยันตอนสั่งซื้อ)
- อินเทอร์เฟซเพิ่มเติมตามรุ่น: 0.5–4.5 V, TTL, PROFINET, CAN, EtherCAT, START-STOP และ PWM เอาต์พุตที่ใช้ได้ของแต่ละรุ่นยืนยันตอนสั่งซื้อ
การเลือก
ควรเลือก Magnetostrictive Level Transmitter รุ่นไหน?
จับคู่งานวัดของคุณ (ระดับอย่างเดียว, interface หรือถังกัดกร่อน/พื้นที่อันตราย) กับซีรีส์ที่เหมาะสม
วัดระดับต่อเนื่องอย่างเดียว
ลูกลอยแม่เหล็กตัวเดียว วัดค่าสัมบูรณ์ SGM-LS10 ช่วง 25–8000 mm หรือ SGM-LK10 ช่วง 25–4000 mm เอาต์พุต 4-20mA, 0-10V หรือ RS485/Modbus ก้านสแตนเลส IP68 เหมาะกับถังน้ำ ถังเคมี ถังน้ำมันเชื้อเพลิง และถังน้ำมันไฮดรอลิก
Interface น้ำมัน–น้ำ
ลูกลอยสองตัว วัดระดับรวมและระดับ interface ระบุความหนาแน่นของของเหลวทั้งสองชนิดตอนสั่งซื้อ (เพื่อเลือกแรงลอยของลูกลอย) SE-LX20 ก้านแข็งหรือ SE-LX30 สายอ่อน ช่วง 200–8000 mm ตัวเรือนกันระเบิดพร้อมจอแสดงผล
ถังกัดกร่อนหรือพื้นที่อันตราย
SGM-LC10 หัว PP ลูกลอย PFA ช่วง 25–1000 mm สำหรับกรดและด่างเข้มข้น SE-LX10 แบบ strap-on สำหรับเกจระดับแม่เหล็ก ซีรีส์ SE-LX กันระเบิด 200–8000 mm ก้านวัดถึง -40~+250℃ ในรุ่นอุณหภูมิสูง
- ช่วงวัดและโซนที่วัดไม่ได้: แจ้งความสูงถังและวิธีติดตั้ง เพื่อกำหนดความยาวก้านและโซนที่วัดไม่ได้ (inactive zone) ด้านบนและด้านล่างให้ถูกต้องก่อนตั้งช่วงวัด
- การติดตั้ง: ติดตั้งแนวตั้งบนหลังคาถังด้วยเกลียวหรือหน้าแปลน ลูกลอยต้องผ่านหัวต่อถังได้ หรือใส่จากด้านในถัง ให้ก้านอยู่ห่างจากทางน้ำเข้าและใบกวน และใช้ท่อกันคลื่น (stilling well) ในถังที่มีความปั่นป่วน
- การเดินสาย: รุ่น 2 สาย ใช้สายคู่เดียวส่งทั้งไฟ 24 V และสัญญาณ 4–20 mA ไปยังอินพุตอนาล็อกของ PLC รุ่น RS485 ส่งค่าระดับผ่าน Modbus RTU
- การสเกลสัญญาณ: ระดับ = (mA − 4) ÷ 16 × ช่วงวัด เหมือนสัญญาณ 4–20 mA ทั่วไป
การใช้งาน
การใช้งาน Magnetostrictive Level Transmitter
ปิโตรเคมีและคลังน้ำมันเชื้อเพลิง
วัดปริมาณคงคลังเป็นค่าสัมบูรณ์ การอ่านค่าไม่ขึ้นกับความหนาแน่น เหมาะกับดีเซล เบนซิน และน้ำมันเตาชนิดเบา SE-LX20 / SE-LX30 กันระเบิดสำหรับคลังถังในพื้นที่อันตราย
ถังแยกน้ำมัน–น้ำ
SE-LX20 / SE-LX30 แบบลูกลอยคู่ รายงานระดับรวมและ interface น้ำมัน–น้ำพร้อมกัน สำหรับถังแยก ระบบน้ำที่ผลิตร่วม และถังน้ำมันปน
ถังเก็บสารเคมี
SGM-LC10 หัว PP ลูกลอย PFA สำหรับกรดและด่างเข้มข้น SGM-LS10 สแตนเลสสำหรับตัวทำละลาย วัดระดับต่อเนื่องเพื่อการผสมแบตช์และควบคุมสต็อก
ถังน้ำและถังกระบวนการ
วัดระดับถังน้ำสะอาดและน้ำในกระบวนการ ในงานที่ต้องการความแม่นยำสูงและค่าไม่ดริฟต์ในระยะยาวมากกว่าโพรบแบบแรงดันน้ำ
ถังน้ำมันไฮดรอลิกและน้ำมันหล่อลื่นในโรงงาน
ระดับน้ำมันในถังของเครื่องจักรกลและเครื่องกด SGM-LK10 ก้านเรียวพร้อมสายไฟออกข้าง ติดตั้งเข้ากับชุดต้นกำลัง (power unit) ของ OEM ได้โดยตรง
น้ำมันหม้อแปลงและสวิตช์เกียร์
ระดับน้ำมันฉนวนในหม้อแปลงไฟฟ้ากำลังและ tap changer ส่งค่าไปยังตัวควบคุมของสถานีไฟฟ้าผ่าน 4-20mA หรือ RS485
ใบเสนอราคา
อะไรเป็นตัวกำหนดราคา Magnetostrictive Level Transmitter
เราไม่เผยแพร่ราคา: จำหน่ายตรงจากโรงงาน ทุกการกำหนดค่าเสนอราคาตามความต้องการของคุณภายใน 24 ชั่วโมงทำการ
ซีรีส์และความยาวก้านวัด
SGM หรือ SE-LX กันระเบิด ก้านแข็งหรือสายอ่อน และความยาวตั้งแต่ 25 ถึง 8000 mm
จำนวนลูกลอยและวัสดุ
ลูกลอยเดียวหรือสองตัวสำหรับ interface วัสดุสแตนเลสหรือ PP / PFA ตามของเหลว
เอาต์พุตและการตั้งค่า
4-20mA, 0-10V, RS485 Modbus หรือ 4–20 mA + HART และ register map ตามที่ลูกค้ากำหนด
ข้อต่อและอุณหภูมิ
เกลียวหรือหน้าแปลนตามสั่ง และรุ่นอุณหภูมิสูงของก้านวัด SE-LX
แบรนด์ของลูกค้าและจำนวน
ตัวเรือนแบรนด์ลูกค้า datasheet OEM และปริมาณต่อปี ตัวอย่างสำหรับทดสอบเริ่มที่ 1 ชิ้น และวางแผนการผลิตตามปริมาณต่อปีของคุณ
มาตรฐานอ้างอิง: IEC 60381-1 — สัญญาณกระแสอนาล็อก (4–20 mA) · European Commission — ATEX Directive 2014/34/EU · IECEx — ระบบรับรองอุปกรณ์สำหรับบรรยากาศที่ระเบิดได้
ชมวิดีโอ: หลักการทำงาน การผลิต และการทดสอบ
บทถอดความ
ทรานสมิตเตอร์วัดระดับแมกนีโตสตริกทีฟ: หลักการทำงาน การเลือกรุ่น และวิธีติดตั้งและเดินสาย ลูกลอยที่มีแม่เหล็กในตัวเลื่อนอยู่บนแท่งสเตนเลส ภายในแท่งมีลวดท่อนำคลื่นเส้นเล็ก วงจรอิเล็กทรอนิกส์ส่งพัลส์กระแสไปตามลวด ตรงจุดที่พบกับสนามของแม่เหล็กในลูกลอย ลวดจะบิดตัว และคลื่นบิดเดินทางกลับไปยังหัวเซนเซอร์ เวลาเดินทางให้ตำแหน่งลูกลอย: เป็นค่าระดับสัมบูรณ์ ไม่ต้องสอบเทียบใหม่หลังไฟดับ ลูกลอยตัวที่สองสามารถวัดรอยต่อระหว่างของเหลวสองชนิดได้ เลือกรุ่นให้เหมาะกับถัง SGM-LS10 แท่งสเตนเลส ครอบคลุม 25–8000 mm SGM-LC10 หัว PP และลูกลอย PFA สำหรับของเหลวกัดกร่อน SE-LX20 มีตัวเรือนกันระเบิดแบบ flameproof และแท่งแข็ง พร้อมลูกลอยวัดระดับและรอยต่อ SE-LX30 ใช้สายเคเบิลแบบยืดหยุ่นสำหรับถังสูง ติดตั้งทรานสมิตเตอร์ในแนวตั้งบนหลังคาถัง ด้วยเกลียวหรือหน้าแปลน ลูกลอยต้องผ่านหัวต่อ (nozzle) ได้ หรือต้องติดตั้งจากภายในถัง ให้แท่งอยู่ห่างจากกระแสของเหลวที่ไหลเข้าและใบกวน และใช้ท่อกันคลื่นในถังที่ปั่นป่วน ตรวจโซนที่วัดไม่ได้ที่ปลายบนและล่างของแท่งก่อนตั้งช่วงวัด การเดินสาย: รุ่น 2 สาย ใช้สายคู่เดียวนำไฟเลี้ยง 24 V และสัญญาณ 4–20 mA ไปยังอินพุตอนาล็อกของ PLC รุ่น RS485 รายงานระดับผ่าน Modbus RTU สเกลเหมือนสัญญาณ 4–20 mA ทั่วไป: ลบ 4 mA หารด้วย 16 แล้วคูณด้วยช่วงวัด ในสายการผลิต แท่งและหน้าแปลนเชื่อมต่อกันด้วยการเชื่อมเลเซอร์ และตรวจสัญญาณสะท้อนกลับของเซนเซอร์แต่ละตัวด้วยออสซิลโลสโคป จากนั้นตรวจค่าที่อ่านได้บนแท่นทดสอบ และยิงเลเซอร์ป้ายชื่อ ก่อนสั่งซื้อ ให้ระบุช่วงวัด เอาต์พุต ข้อต่อกระบวนการ วัสดุลูกลอย และอุณหภูมิ ความสามารถในการวัดซ้ำ ±0.005 mm สำหรับ SGM-LS10 ทรานสมิตเตอร์วัดระดับแมกนีโตสตริกทีฟของ SEGMENsensor รองรับงาน OEM ปริมาณมาก ดาต้าชีตและใบเสนอราคาที่ segmensensor.com
บทถอดความ
เซนเซอร์ตำแหน่งแมกนีโตสตริกทีฟ: SEGMENsensor ผลิตและทดสอบอย่างไร เริ่มจากวงจรอิเล็กทรอนิกส์ บอร์ดเซนเซอร์แต่ละแผ่นบัดกรีด้วยมือ แล้วประกอบเข้าหัวเซนเซอร์ หัวเซนเซอร์ สายเคเบิล และคอนเนคเตอร์ประกอบเข้ากับตัวเรือน และใช้ท่อหดความร้อนปิดผนึกสายไฟ แท่งและหน้าแปลนเชื่อมต่อกันด้วยการเชื่อมเลเซอร์บนจิ๊กหมุน โดยมีกล้องจัดแนวรอยเชื่อมแต่ละจุด จากนั้นวงจรอิเล็กทรอนิกส์จะเดินเครื่องบนชั้นเบิร์นอิน ทดสอบเซนเซอร์ทุกตัว ออสซิลโลสโคปตรวจสัญญาณสะท้อนกลับ และมิเตอร์ตรวจเอาต์พุต เซนเซอร์แต่ละตัวสอบเทียบบนแท่นทดสอบเชิงเส้น โดยซอฟต์แวร์ตรวจค่าที่อ่านได้ตลอดระยะชัก สุดท้าย ยิงเลเซอร์ป้ายชื่อด้วยรุ่นและชื่อบริษัท ระยะชัก 25–8000 mm · รองรับงาน OEM ปริมาณมาก · ขอใบเสนอราคาที่ segmensensor.com
บทถอดความ
ตัวเรือนและก้านสแตนเลสสำหรับเซนเซอร์วัดระดับและตำแหน่ง ในสายการผลิต ตัวเรือนสแตนเลสที่กลึงแล้วจะถูกคัดแยกและตรวจสอบก่อนประกอบ ก้านเซนเซอร์ติดตั้งข้อต่อกระบวนการแบบเกลียว ชิ้นส่วนถูกประกอบเข้าด้วยกันด้วยเครื่องอัดนิวแมติก จากนั้นทุกชุดที่ซีลแล้วจะผ่านการทดสอบการรั่ว: อัดแรงดันลมและจุ่มใต้น้ำ หากรั่วจะเห็นเป็นฟองอากาศ ขอใบเสนอราคาที่ segmensensor.com
คำถามที่พบบ่อย
คำถามที่พบบ่อยเกี่ยวกับ Magnetostrictive Level Transmitter
Magnetostrictive Level Transmitter ทำงานอย่างไร?
วัด interface น้ำมัน–น้ำได้หรือไม่?
ช่วงวัดและความแม่นยำมีเท่าไร?
วัดอุณหภูมิได้ด้วยหรือไม่?
ใช้กับถังเชื้อเพลิงและสารเคมีในพื้นที่อันตรายได้หรือไม่?
ตัวอย่างและระยะเวลาส่งมอบเท่าไร?
เอกสาร
Datasheet ของ Magnetostrictive Level Sensor (PDF)
Datasheet สองหน้าต่อซีรีส์: สเปก การเดินสาย แบบขนาด และรหัสสั่งซื้อ ไม่ต้องลงทะเบียน
ผลิตภัณฑ์ที่เกี่ยวข้อง: เซนเซอร์วัดระดับของเหลว · เซนเซอร์ตำแหน่ง Magnetostrictive · Pressure Transmitter
ขอใบเสนอราคาหรือตัวอย่าง
ส่งพารามิเตอร์ของคุณมา วิศวกรของเราจะตอบกลับพร้อมรุ่นที่แนะนำและใบเสนอราคา FOB China ภายใน 24 ชั่วโมงทำการ รองรับงาน OEM ปริมาณมาก ตัวอย่าง 1–5 ชิ้นพร้อมใน 5–7 วันทำการ
