Débitmètre à ultrasons portable clamp-on : sur batterie, 25–1200 mm, fabricant OEM
Le débitmètre à ultrasons portable SEGMENsensor U20 mesure le débit de liquide sans couper la conduite ni arrêter le procédé. Les transducteurs se fixent à l’extérieur du tube ; la mesure par temps de transit donne une précision de ±1 % sur conduite pleine de liquide propre et conducteur du son. Diamètres de 1" à 48" (25–1200 mm), vitesse de ±0,01 à ±12 m/s. Enregistrement sur carte SD jusqu’à 32 Go, deux sorties au choix (4–20 mA, RS485 Modbus, impulsion OCT, relais) et batterie rechargeable 3000 mAh pour environ 16 heures par charge. CE et UKCA. Fabrication OEM à Shenzhen depuis 2019, dès 1 pièce.
L’essentiel
Le SEGMENsensor U20 est un débitmètre à ultrasons portable sur batterie : ses transducteurs à temps de transit se fixent à l’extérieur de la conduite, sans découpe, sans arrêt du procédé et sans contact avec le liquide. Il couvre les tubes de 1" à 48" (25–1200 mm) et enregistre les mesures pour les audits, la mise en service et la vérification de compteurs.
- Diamètres de 1" à 48" (25–1200 mm) ; plage de vitesse de ±0,01 à ±12 m/s.
- Précision de ±1 % sur conduite pleine de liquide monophasique conducteur du son.
- Enregistrement sur carte SD jusqu’à 32 Go, intervalle de 1 à 99999 secondes.
- Batterie lithium rechargeable 3000 mAh, environ 16 heures par charge.
- Deux sorties au choix parmi 4–20 mA, RS485 Modbus, impulsion OCT et relais ; capteurs IP68 ; CE et UKCA ; commande minimum 1 pièce.
Dernière mise à jour : · Équipe d’ingénierie SEGMENsensor
Principe
Qu’est-ce qu’un débitmètre à ultrasons portable clamp-on ?
C’est un instrument portatif sur batterie qui mesure le débit d’un liquide à l’aide de transducteurs à ultrasons fixés sur la paroi extérieure de la conduite : pas de découpe, pas d’arrêt du procédé, aucun risque de contamination. Il utilise la méthode du temps de transit : deux impulsions traversent la conduite en diagonale, l’une dans le sens de l’écoulement, l’autre à contre-courant. La différence de temps entre les deux est proportionnelle à la vitesse moyenne ; multipliée par la section intérieure de la conduite, elle donne le débit volumique.
- Liquides adaptés : liquides monophasiques, propres et conducteurs du son, en conduite pleine — par exemple eau, huile et solutions chimiques propres.
- Liquides non adaptés : boues, liquides chargés en matières en suspension ou liquides aérés à forte teneur en gaz.
- Matériaux de conduite : métal, plastique et composite conducteurs des ultrasons. Retirer l’isolant extérieur à l’emplacement des capteurs ; sur conduite revêtue, vérifier la qualité du signal avant d’enregistrer.
Caractéristiques techniques
Débitmètre portable U20 : tableau des caractéristiques
Principe du temps de transit. Caractéristiques du débitmètre portatif U20 selon sa fiche technique. Capteurs haute température P2H (jusqu’à +130 °C) disponibles.
| Paramètre | Valeur |
|---|---|
| Modèle | U20, débitmètre à ultrasons clamp-on portatif |
| Principe de mesure | Temps de transit (ultrasons) |
| Diamètre de conduite | 1" à 48" (25–1200 mm) |
| Matériau de conduite | Conduites métal, plastique et composite conductrices des ultrasons |
| Liquide | Liquide monophasique conducteur du son ; conduite pleine, grande propreté |
| Précision | ±1 % |
| Plage de vitesse | ±0,01 à ±12 m/s (±0,03 à ±40 ft/s) |
| Sorties | Deux au choix parmi : 4–20 mA, RS485 Modbus, OCT (impulsion / fréquence), 1 relais |
| Afficheur | LCD 240×128 rétroéclairé |
| Enregistrement | Carte SD jusqu’à 32 Go ; intervalle d’enregistrement 1–99999 s |
| Alimentation | Batterie lithium rechargeable 3000 mAh ; environ 16 heures par charge complète en usage normal |
| Capteurs clamp-on | P2 : IP68, −40 à +80 °C · P2H : IP68, −40 à +130 °C · F1 : IP68, 2 MHz, DN15–DN40, 0 à +65 °C · F1H : IP68, 2 MHz, DN15–DN40, 0 à +115 °C |
| Capteur à insertion | I1 : IP68, −40 à +130 °C |
| Câble capteur | 5 m en standard, sur mesure jusqu’à 30 m ; F1 / F1H : 3 m en standard, sur mesure jusqu’à 5 m |
| Versions | F : débitmètre à ultrasons · E : compteur d’énergie thermique / frigorifique (BTU) à ultrasons avec sondes de température PT1000 clamp-on (câble 9 m) |
| Accessoires de montage | Rail simple ST, rail double DT, support SMT D2 |
| Protection | IP68 (capteurs) |
| Certifications | CE, UKCA |
| Commande minimum | 1 pièce |
| Délai | 3–5 semaines (production standard) ; échantillons 1–5 pièces en 5–7 jours ; OEM sur mesure confirmé à la commande |
Banc d’essai en eau
Chaque appareil est testé avant expédition, sur nos propres lignes de production et d’essai.
Contrôle du clamp-on
Vérification du débitmètre clamp-on sur la ligne d’essai avant livraison.
Installation
Installer un débitmètre clamp-on portable en 3 étapes
- Saisir les paramètres de la conduite : diamètre extérieur, épaisseur de paroi, matériau et type de liquide. L’appareil calcule automatiquement l’espacement des transducteurs.
- Monter les transducteurs : nettoyer la surface extérieure, appliquer le gel de couplage acoustique et fixer les transducteurs à l’espacement calculé. Le rail de montage les maintient en place ; ajuster ensuite la position pour maximiser la force et la qualité du signal.
- Lancer la mesure : l’appareil affiche en temps réel la vitesse, le débit volumique et le totalisateur. Raccorder la sortie 4–20 mA à un enregistreur ou lire les données en RS485 Modbus (deux sorties au choix), et enregistrer sur carte SD (jusqu’à 32 Go) avec un intervalle de 1 à 99999 secondes.
Pour une mesure précise : conduite pleine, longueur droite suffisante (en règle générale, environ 10 D en amont et 5 D en aval des capteurs), liquide propre et monophasique, bon couplage acoustique et force du signal supérieure à 60 % sur l’écran d’état.
Applications
Domaines d’utilisation
Audits énergétiques des bâtiments
Mesure du débit d’eau glacée et d’eau chaude des installations CVC pour établir une base d’efficacité énergétique. La version E ajoute des sondes PT1000 pour mesurer l’énergie de chauffage ou de refroidissement, sans arrêt de l’installation.
Réseaux d’eau potable
Contrôles ponctuels de l’équilibre des débits sur les canalisations municipales pour localiser les pertes. Mesures portables sur plusieurs nœuds du réseau de distribution.
Mise en service industrielle
Vérification du débit des pompes et équilibrage des circuits de refroidissement au démarrage ; contrôle des débitmètres fixes installés par une référence indépendante.
Traitement des eaux usées
Mesure des effluents traités et des eaux de procédé en conduite pleine jusqu’à 1200 mm. Le temps de transit exige un liquide propre et monophasique : non adapté aux eaux brutes ni aux boues.
Pétrole et gaz
Vérification portable du débit d’injection d’eau sur champ pétrolier et mesure sur séparateur de test. Le fonctionnement sur batterie évite toute alimentation sur les têtes de puits isolées.
Refroidissement CDU des data centers
Mesure non intrusive du débit des boucles de refroidissement CDU sans arrêt du procédé ; vérification de la répartition du liquide entre les collecteurs des baies de serveurs.
Pour une mesure en continu, voir la gamme complète de débitmètres à ultrasons ; pour le niveau des réservoirs, les capteurs de niveau ; pour la pression, les capteurs de pression.
Comparatif
Débitmètre clamp-on portable ou fixe
Même principe du temps de transit et mêmes transducteurs externes : la différence tient à l’alimentation, au type d’installation et à l’usage.
| Critère | Débitmètre portable | Débitmètre fixe |
|---|---|---|
| Alimentation | Batterie lithium rechargeable 3000 mAh (environ 16 h) | 10–36 V CC, 90–245 V CA en option |
| Installation | Temporaire, multipoint | Permanente, un seul point |
| Sorties | Deux au choix : 4–20 mA, RS485 Modbus, impulsion OCT, relais | Deux au choix : 4–20 mA, impulsion (OCT), relais, RS232 / RS485 Modbus ; HART en option |
| Enregistrement | Carte SD jusqu’à 32 Go, intervalle 1–99999 s | Carte SD jusqu’à 32 Go en option, ou automate / SNCC |
| Usage type | Audits, mise en service, location | Surveillance continue |
| Commande minimum (SEGMENsensor) | 1 pièce | 1 pièce |
| CE / UKCA | ✓ | ✓ |
SEGMENsensor fournit le débitmètre portatif U20 (25–1200 mm) et des débitmètres clamp-on fixes à montage mural couvrant 15–5000 mm selon le modèle.
Achat direct
Ce qui détermine le devis et conditions commerciales
Direct usine, devis selon votre besoin. Le devis dépend de la version (F débitmètre ou E compteur d’énergie), du type de capteurs (P2, P2H, F1, F1H, I1), de la longueur de câble, des deux sorties choisies, des accessoires de montage, du marquage personnalisé (marque privée, couleur, firmware) et de la quantité.
Nos devis sont établis FOB Chine ; le fret international et les droits d’importation ne sont pas inclus. Paiement 100 % T/T à la commande, garantie 12 mois. Détails dans Comment acheter.
Normes de référence : ISO 12242 — Compteurs à ultrasons pour la mesure du débit en conduites fermées · IEC 60529 — Degrés de protection procurés par les enveloppes (code IP) · NIST — Unités SI
Vidéo : débitmètres clamp-on installés sur une vraie conduite
Transcription

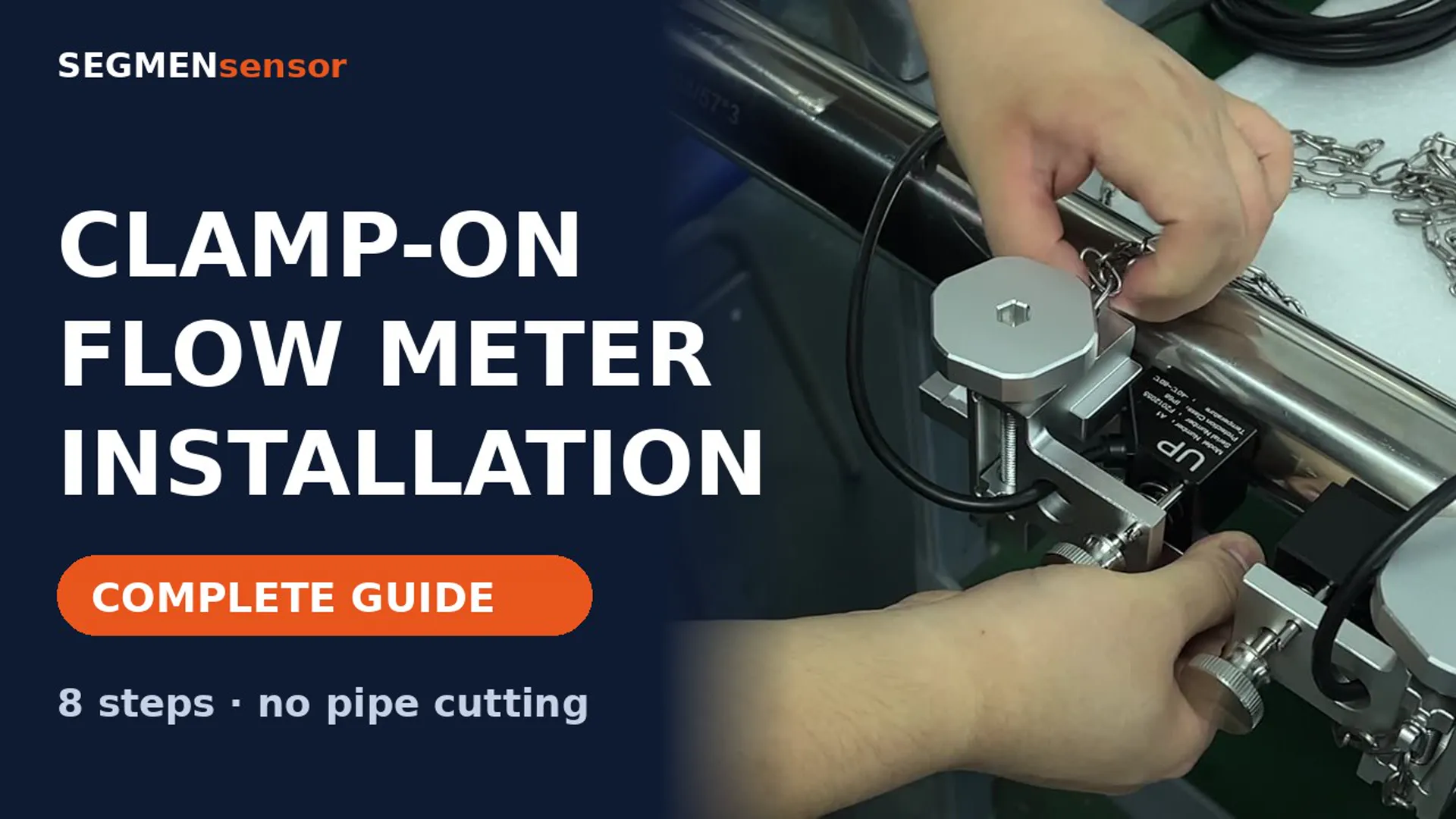

Installation d’un débitmètre à ultrasons clamp-on : le guide complet, du choix de l’emplacement à une mesure stable. D’abord, vérifiez le site. Un débitmètre à temps de transit exige une conduite toujours pleine et un liquide propre, sans bulles ni solides en grande quantité. Longueurs droites : au moins 10 D en amont et 5 D en aval. Sur une conduite horizontale, montez les transducteurs sur le côté. Mesurez le diamètre extérieur réel et l’épaisseur de paroi. Ne vous fiez pas aux diamètres nominaux : un diamètre erroné donne un décalage constant. Saisissez le diamètre extérieur, l’épaisseur de paroi, le matériau de la conduite et le liquide. L’appareil calcule pour vous l’espacement des transducteurs. Choisissez le mode de montage. Le mode V, avec les deux transducteurs du même côté, est le mode par défaut. Le mode Z convient aux grandes conduites ou aux conduites revêtues. Le mode W convient aux petites conduites. L’espacement se mesure toujours le long de l’axe de la conduite, de centre à centre. Nettoyez les deux emplacements des transducteurs : retirez la peinture, la rouille et la graisse. Une surface sale est la cause la plus fréquente d’un signal faible. Appliquez un cordon de gel de couplage sur la face de chaque transducteur. Il supprime la lame d’air pour que les ultrasons pénètrent la paroi de la conduite. Placez les transducteurs dans le rail de montage, à l’espacement calculé. Pressez-les fermement contre la conduite et fixez-les avec la chaîne de fixation, pour qu’ils restent parallèles et ne puissent pas bouger. Les appareils fixes et compacts suivent les mêmes règles. Ici, le modèle fixe est serré en place, et l’appareil compact est serré avec une clé six pans. Raccordez les câbles amont et aval aux connecteurs correspondants. Éloignez les câbles de signal des variateurs de moteurs et des câbles de puissance. Sur un appareil fixe, raccordez aussi l’alimentation et la sortie 4–20 mA ou RS485. Ouvrez la page d’état. Visez une force du signal de 60 % ou plus sur les deux transducteurs. Si elle est faible, nettoyez à nouveau la surface, remettez du gel de couplage, vérifiez l’espacement ou essayez le mode Z. Avec un bon signal, l’appareil affiche le débit, la vitesse et le volume totalisé. Vérifiez que la vitesse est cohérente avec votre installation. Si possible, fermez les vannes et confirmez une mesure nulle. Solutions rapides. Une mesure instable signifie généralement que la longueur droite est trop courte. Un signal faible indique une surface sale ou de l’air dans la conduite. Un décalage constant signifie généralement que le diamètre de la conduite ou l’épaisseur de paroi a été mal saisi. Débitmètres à ultrasons clamp-on SEGMENsensor, en versions portable, fixe et compacte. Fiches techniques et devis sur segmensensor.com.
Transcription

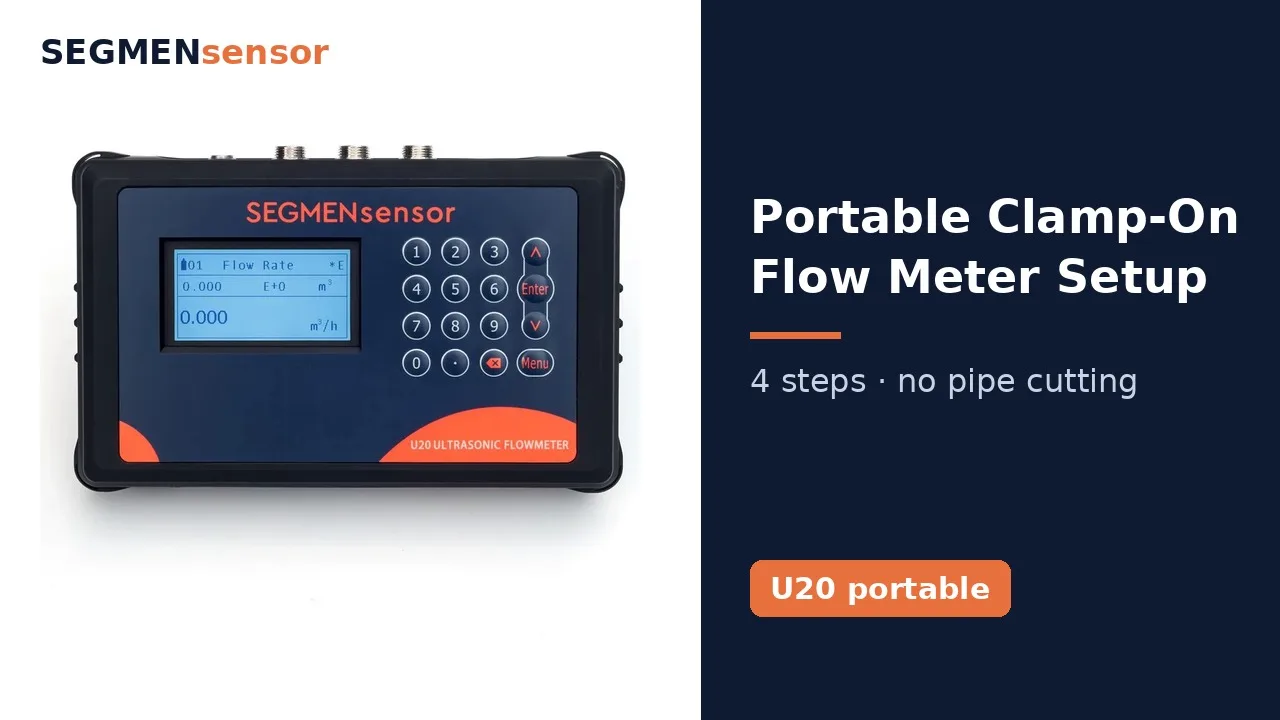

Débitmètre à ultrasons clamp-on portable : mise en service en quatre étapes. Le kit comprend un appareil portatif sur batterie, une paire de transducteurs clamp-on, des fixations et du gel de couplage. Étape un. Saisissez le diamètre extérieur, l’épaisseur de paroi, le matériau de la conduite et le type de liquide. L’appareil calcule l’espacement des transducteurs. Étape deux. Nettoyez la surface de la conduite et appliquez du gel de couplage sur chaque transducteur pour que le signal ultrasonore pénètre la paroi. Étape trois. Montez les transducteurs à l’extérieur de la conduite, à l’espacement calculé, et fixez-les avec les chaînes. Sans couper la conduite, sans arrêt. Étape quatre. Contrôlez la force et la qualité du signal sur l’écran d’état, et ajustez la position si nécessaire. L’appareil affiche alors en temps réel le débit, la vitesse et le volume totalisé. U20 pour conduites de 1"–48" (25–1200 mm), ±1% de la mesure. Devis sur segmensensor.com.
Transcription

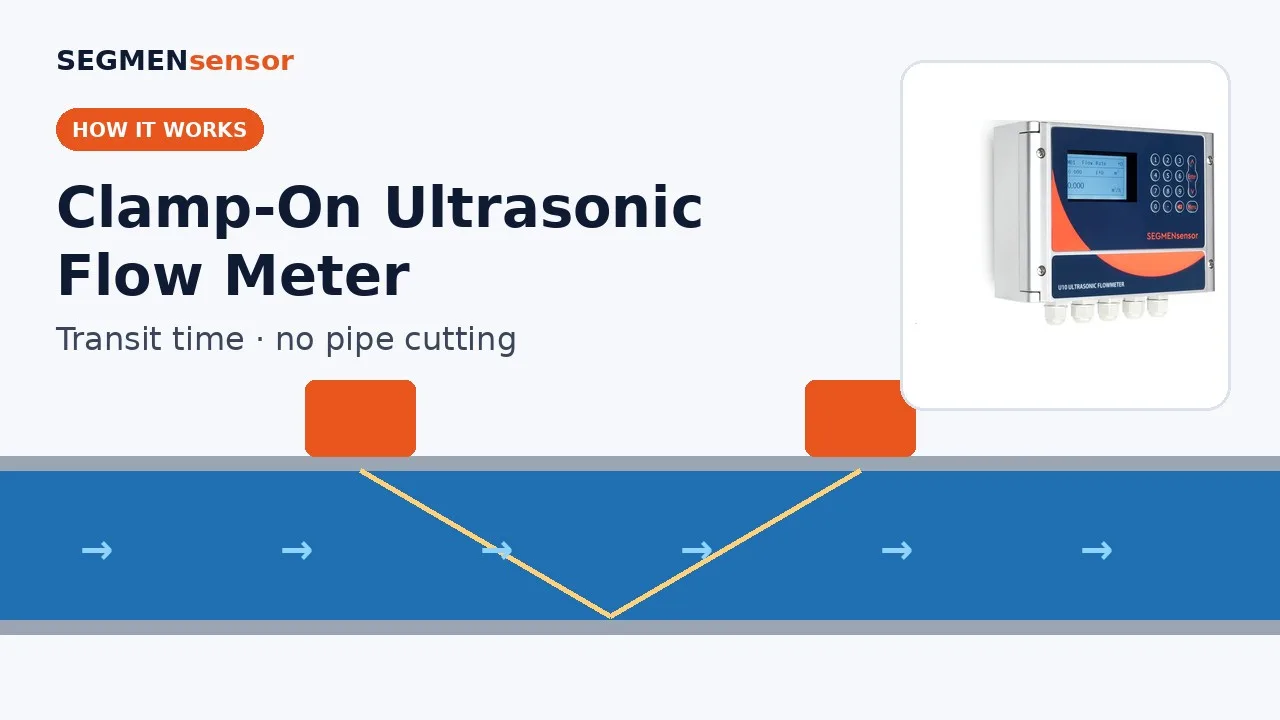

Comment un débitmètre clamp-on mesure-t-il le débit dans une conduite fermée ? Deux transducteurs à ultrasons sont fixés à l’extérieur de la conduite. Rien ne touche le liquide, et la conduite n’est jamais coupée. Le transducteur un envoie une impulsion au transducteur deux, dans le sens de l’écoulement. Puis le deux en renvoie une à contre-sens. L’impulsion dans le sens de l’écoulement arrive un peu plus tôt. La différence de temps est proportionnelle à la vitesse d’écoulement. Multipliée par la section intérieure de la conduite, elle donne le débit. À la mise en service, saisissez le diamètre, l’épaisseur de paroi, le matériau et le liquide. L’appareil calcule alors l’espacement des transducteurs. Les débitmètres clamp-on SEGMENsensor couvrent du DN10 au DN5000, selon le modèle. En savoir plus sur segmensensor.com.
Questions fréquentes
Questions fréquentes sur le débitmètre à ultrasons portable
Quelle est la précision d’un débitmètre à ultrasons portable clamp-on ?
Quels diamètres de conduite couvre-t-il ?
Quelle est l’autonomie de la batterie ?
Peut-il enregistrer et exporter les données ?
Existe-t-il une version compteur d’énergie thermique ?
Quels sont la commande minimum et les délais ?
Demande de devis ou d’échantillon
Envoyez-nous vos paramètres : un ingénieur vous répond avec le modèle recommandé et un devis FOB Chine sous 24 heures ouvrées. Commande minimum 1 pièce ; échantillons de 1 à 5 pièces en 5–7 jours ouvrés.
