صور المنتج
نظرة عن قرب على المرسل

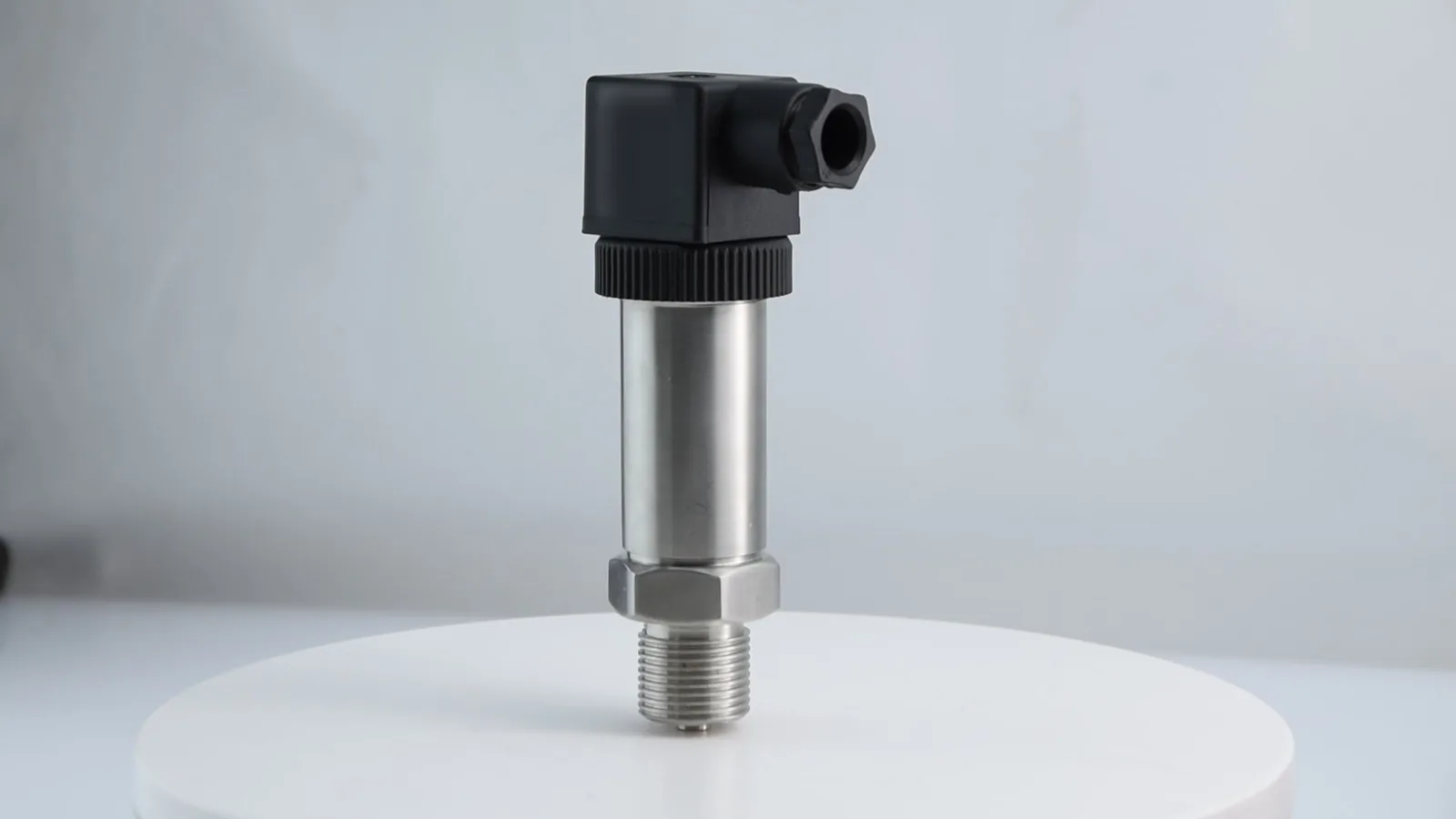

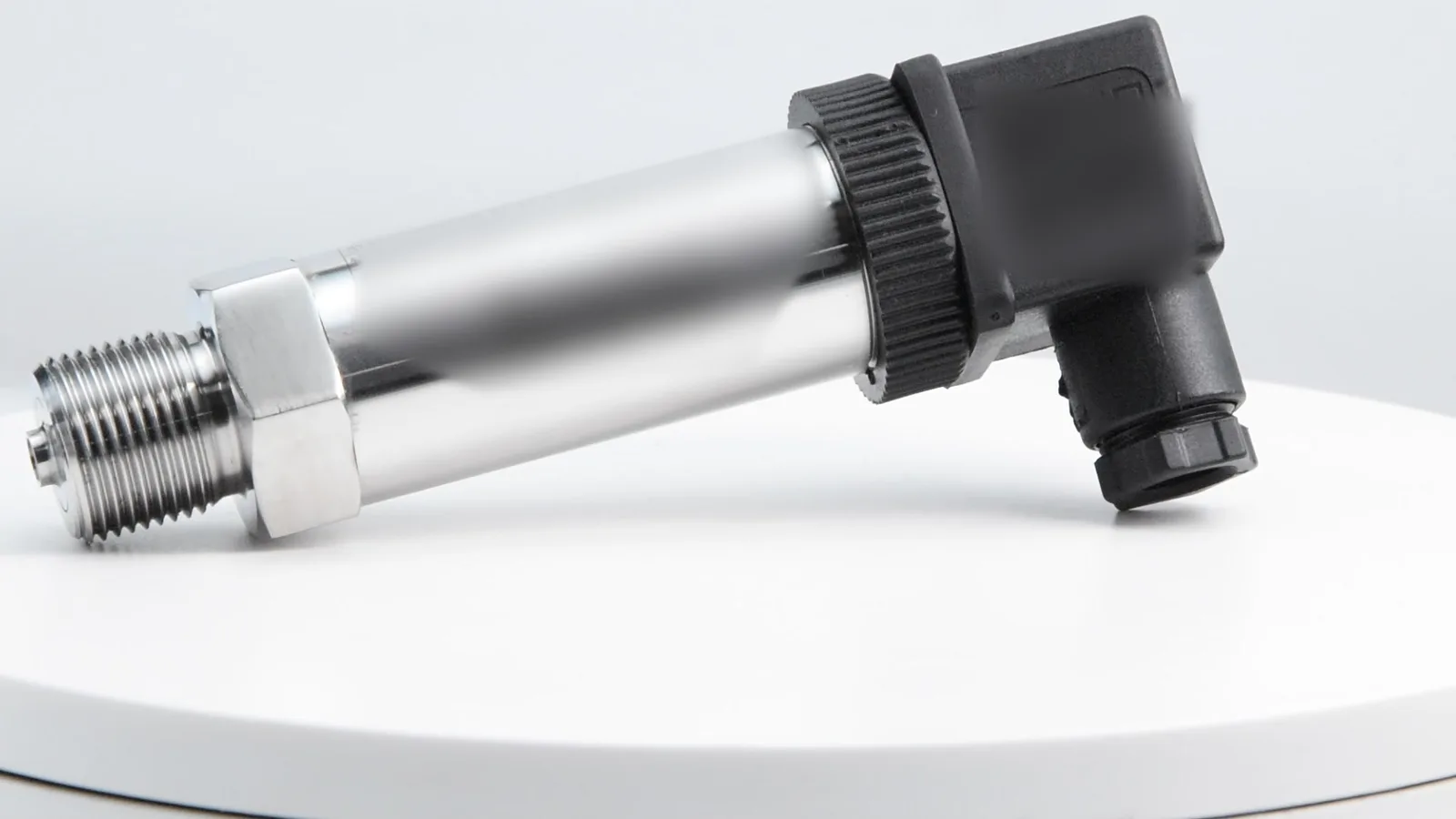

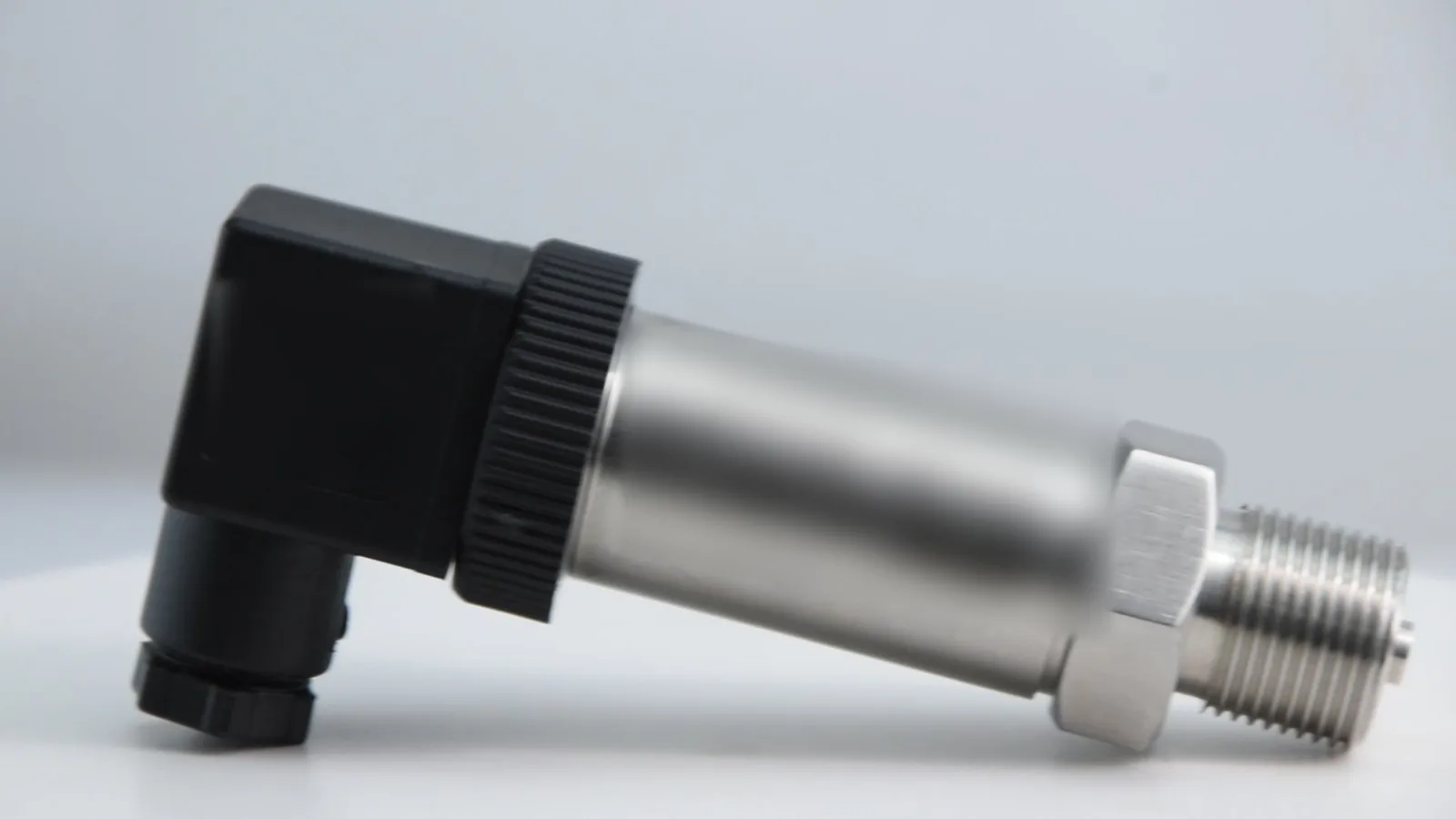

صور مقرّبة لنسخة قياسية. خيارات وصلة العملية والنطاق والمخرج والموصل مدرجة في جدول المواصفات.
تحوّل مرسلات الضغط 4-20mA من SEGMENsensor ضغط العملية إلى تيار حلقة 4-20mA القياسي صناعياً، المتوافق مع جميع أنظمة PLC وDCS وSCADA. عنصر استشعار بيزو-مقاوم أو سيراميكي، وأجزاء مبللة من الفولاذ المقاوم للصدأ 316L، ودقة ±0.25% FS قياسياً (±0.1% FS في النسخة عالية الدقة). النطاق من 0–0.1 bar إلى 0–400 bar. وصلات العملية G1/4" وG1/2" و1/4" NPT و1/2" NPT. حاصل على شهادتي CE وRoHS. تصنيع OEM في شنتشن منذ 2019، والحد الأدنى للطلب قطعة واحدة.
مرسل الضغط 4-20 mA من SEGMENsensor جهاز ثنائي الأسلاك يُغذّى من الحلقة، يحوّل ضغط العملية إلى إشارة تيار من 4 mA (الصفر) إلى 20 mA (كامل النطاق) لأي مدخل تناظري في PLC أو DCS أو SCADA. تمتد النطاقات من 0–0.1 bar إلى 0–400 bar باستشعار بيزو-مقاوم أو سيراميكي وأجزاء مبللة من 316L.
صور مقرّبة لنسخة قياسية. خيارات وصلة العملية والنطاق والمخرج والموصل مدرجة في جدول المواصفات.
مرسل الضغط 4-20mA جهاز ثنائي الأسلاك يُغذّى من الحلقة، يحوّل قياس الضغط إلى إشارة تيار مستمر 4-20mA متناسبة. عند أدنى ضغط (الصفر) يكون المخرج 4mA، وعند أقصى ضغط (كامل النطاق) يكون 20mA. إشارة 4-20mA هي المعيار التناظري الشامل في الأتمتة الصناعية — لا تتأثر بفقد مقاومة الكابل ولا بالضوضاء الصادرة عن المحركات والعاكسات، وتتوافق مع أي بطاقة إدخال تناظري. تُستخدم في الأنظمة الهيدروليكية وأنابيب العمليات وشبكات الهواء المضغوط ومعالجة المياه والعمليات الكيميائية حول العالم.
المواصفات القياسية لمرسلات الضغط 4-20mA من SEGMENsensor. تتوفر نطاقات ووصلات وأنواع مخارج مخصصة عند الطلب.
| المعامل | القيمة |
|---|---|
| مبدأ القياس | بيزو-مقاوم / سيراميكي سعوي |
| إشارة المخرج | 4-20mA (ثنائي الأسلاك، يُغذّى من الحلقة) |
| نطاق القياس | 0–0.1 bar إلى 0–400 bar (يُحدَّد عند الطلب) |
| الدقة / الخطية | ±0.25% FS (قياسي) / ±0.1% FS (النسخة عالية الدقة) |
| جهد التغذية | 12–36V DC (تغذية من الحلقة) |
| مقاومة الحلقة | بحد أقصى 600Ω عند تغذية 24V |
| المواد المبللة | غشاء وهيكل من الفولاذ المقاوم للصدأ 316L |
| وصلة العملية | G1/4" خارجي (قياسي)؛ وتتوفر G1/2" و1/4" NPT و1/2" NPT |
| التوصيل الكهربائي | موصل M12×1 رباعي الأطراف (قياسي) / Hirschmann / كابل مباشر |
| درجة الحماية | IP67 (قياسي) / IP68 (اختياري) |
| ضغط الانفجار | 3× كامل النطاق (النطاقات القياسية) |
| الثبات طويل الأمد | ±0.1% FS / سنة |
| درجة حرارة التشغيل | -20°C إلى +85°C (الوسط)؛ -40°C إلى +85°C (المحيط) |
| نطاق الحرارة المعوَّض | 0°C إلى +60°C |
| الاهتزاز | 10g, 10–2000 Hz |
| الحد الأدنى للطلب | قطعة واحدة |
| مدة التوريد | 3–5 أسابيع (الإنتاج القياسي)؛ العينات 1–5 قطع خلال 5–7 أيام؛ طلبات OEM المخصصة تُؤكَّد عند الطلب |
| الشهادات | CE، RoHS |
نشرة فنية من صفحة واحدة تضم جميع النطاقات وفئات الدقة وخيارات المخرج وجهد التغذية ووصلات العملية والمواد وحدود الحرارة ودرجة الحماية والأبعاد ورمز الطلب. دون تسجيل.
طابق نطاق الضغط ووسط العملية مع النسخة المناسبة. ثلاث فئات تغطي كامل نطاق الضغط الصناعي من 0.1 إلى 400 bar.
الأنظمة الهوائية، معالجة المياه، التكييف (HVAC)، الهواء المضغوط. غشاء سيراميكي مقاوم للترسبات والأوساط المعتدلة. وصلة عملية G1/4" خارجية، موصل M12. ضغط التشغيل: 0.1 / 0.25 / 0.6 / 1 / 2.5 / 4 / 6 / 10 / 16 / 25 / 40 bar.
الأنظمة الهيدروليكية، التحكم في المكابس، قولبة الحقن، التشكيل بالضغط. غشاء بيزو-مقاوم من 316L SS بحماية عالية من زيادة الحمل. وصلة عملية G1/2" مع خيارات تجهيزات للضغط العالي. ضغط التشغيل: 60 / 100 / 160 / 250 / 400 bar.
الأحماض والقلويات القوية، الدرجة الغذائية، البخار عالي الحرارة. غشاء PVDF أو Hastelloy C لمقاومة المواد الكيميائية. وصلة عملية صحية tri-clamp وتصميم غشاء مستوٍ (flush). مواد مبللة مخصصة — حدّد وسط العملية عند الطلب.
لست متأكداً من النسخة المناسبة؟ أرسل لنا ضغط التشغيل ووسط العملية ونوع وصلة العملية وعلامة PLC لديك — يوصي مهندسونا بالطراز والنطاق الصحيحين خلال 24 ساعة. اسأل مهندساً ←
تُستخدم مرسلات الضغط 4-20mA من SEGMENsensor في الأنظمة الهيدروليكية ومصانع العمليات والتكييف ومصانع أشباه الموصلات وغيرها — أينما وجب قياس الضغط بإشارة تناظرية لمسافات طويلة.
ضغط رأس البئر، ضغط الفاصل، ضغط خطوط التدفق. تأكد من اختيار نسخة حاصلة على تصنيف ATEX وفق تصنيف المنطقة الخطرة. تتوفر نطاقات من 0–160 إلى 0–400 bar.
ضغط تصريف المضخات، فرق الضغط عبر المرشحات، ضغط مدخل مفاعلات الأشعة فوق البنفسجية. أجزاء مبللة من 316L SS للتوافق مع متطلبات مياه الشرب. نطاق 0–10 إلى 0–40 bar. حدّد نوع الوسط عند الطلب.
مراقبة ضغط النظام في خطوط وحدات القدرة الهيدروليكية (HPU)، وفرق ضغط المرشحات، والشحن المسبق للمراكم. اختر نطاق 0–250 أو 0–400 bar مع وصلة ضغط عالٍ G1/2".
مراقبة ضغط الخطوط، مخرج الضاغط، خزان استقبال الهواء. مرسل سيراميكي قياسي 0–10 أو 0–16 bar، وصلة G1/4"، IP67.
ضغط أوعية المفاعلات، مراقبة ضغط خطوط الأنابيب. حدّد وسط العملية عند الطلب — يتوفر غشاء Hastelloy C أو PVDF للأوساط المسببة للتآكل.
ضغط سائل التبريد، ضغط هواء تطهير عمود الدوران، ضغط المشابك الهيدروليكية. مرسل مدمج G1/4" بموصل M12 لتكامل سهل مع PLC. IP67 قياسي.
ضغط المكثف والمبخر في المبردات (Chillers)، فرق ضغط المراوح، الضغط الساكن في مجاري الهواء. مرسلات سيراميكية منخفضة النطاق 0–1 إلى 0–6 bar لأتمتة المباني.
ضغط المياه فائقة النقاء (UPW)، ضغط غازات العملية، الفراغ (حدّد نطاقاً سالباً). أجزاء مبللة من 316L SS مصقولة كهربائياً؛ ويتوفر خيار كابل منخفض الانبعاث الغازي.
ثلاثة سيناريوهات توصيل عملية — من توصيل الحلقة الأساسي ثنائي الأسلاك إلى معادلة التدريج في PLC.
البني (+) ← مدخل PLC التناظري (+) أو تغذية +24V؛ الأزرق (–) ← مدخل PLC التناظري (–). تحتاج الحلقة إلى تغذية 24V DC مدمجة في PLC أو مصدر 24V DC خارجي. أقصى مقاومة للحلقة: 600Ω عند 24V. لا حاجة إلى كابل إشارة منفصل — التغذية والإشارة تتشاركان الحلقة ثنائية الأسلاك نفسها.
أدخل مقاومة تحويلة دقيقة 250Ω على التوالي في الحلقة، وقِس الجهد عليها: 4mA × 250Ω = 1V (ضغط صفري)، 20mA × 250Ω = 5V (كامل النطاق). عندها يمكن لأي بطاقة إدخال جهد تناظرية أو مقياس متعدد رقمي قراءة الإشارة — دون الحاجة إلى بطاقة إدخال تيار. استخدم مقاومة بدقة 0.1% لأفضل دقة.
الضغط = (mA – 4) ÷ 16 × ضغط كامل النطاق. مثال: كامل النطاق 10 bar والقراءة 12mA ← (12 – 4) ÷ 16 × 10 = 5 bar. في معظم وحدات PLC تعطي بطاقة الإدخال التناظري عدداً صحيحاً خاماً (مثلاً 0–27648 للبطاقات القياسية 16-bit). التحويل: الضغط = (Raw – 5530) ÷ 22118 × ضغط كامل النطاق (حيث 4mA = 5530 عدّة و20mA = 27648 عدّة).
حاسبات هندسية مجانية: حاسبة 4–20 mA · محوّل وحدات الضغط (psig / psia / bar)
4–20 mA: لماذا تنتشر في كل مكان؟ يشكّل ناقل 4–20 mA ومصدر التغذية ومدخل PLC حلقة متسلسلة واحدة، ويمر التيار نفسه عبر كل أجزائها. يمثّل التيار القيمة المقاسة: 4 mA هي أدنى النطاق، و20 mA هي النطاق الكامل. هنا 0–10 bar. المعادلة: I = 4 + 16 × القيمة ÷ النطاق. عند 6 bar تكون النتيجة 13.6 mA. لماذا البدء من 4؟ مع الصفر الحي يظهر انقطاع السلك كـ 0 mA، ويمكن تغذية ناقل ثنائي الأسلاك من الحلقة، ولا تغيّر مقاومة الكابل الإشارة. في PLC، تحوّل مقاومة 250 Ω إشارة 4–20 mA إلى 1–5 V. نواقل الضغط من SEGMENsensor بمخرج 4–20 mA. جرّب الحاسبة المجانية على segmensensor.com.

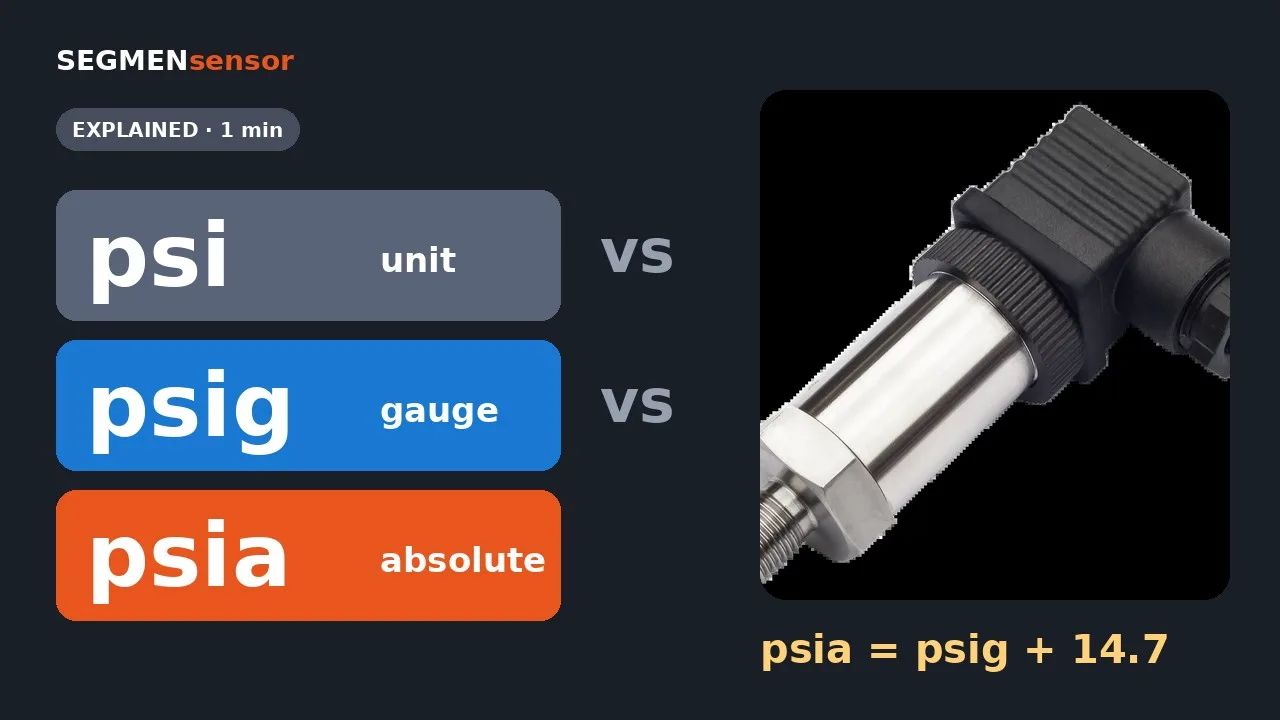

psi وpsig وpsia: ما الفرق بينها؟ يُقاس الضغط دائماً بالنسبة إلى مرجع. الصفر المطلق هو الفراغ التام. وعند مستوى سطح البحر يضيف الغلاف الجوي نحو 14.7 psi. الضغط المطلق psia يُقاس من الفراغ. وهذه العملية عند 34.7 psia. الضغط المقيس psig يُقاس نسبةً إلى الهواء المحيط بالمستشعر. والعملية نفسها تقرأ 20 psig. تحت الضغط الجوي يصبح الضغط المقيس سالباً. و−10 psig يساوي 4.7 psia. استخدم المقيس لمعظم الخزانات والأنظمة الهيدروليكية، والمطلق للفراغ أو العمليات المغلقة. 1 bar = 14.5 psi. مرسلات الضغط من SEGMENsensor: مقيسة ومطلقة وتفاضلية. جرّب محوّل الوحدات المجاني في segmensensor.com.
4-20mA هو نطاق تيار المخرج للمرسل. تمثل 4mA أدنى ضغط (الصفر)، وتمثل 20mA ضغط كامل النطاق (الأقصى). يتيح الصفر الحي عند 4mA للنظام اكتشاف أعطال التوصيل: إذا انخفضت الإشارة دون 4mA (مثلاً إلى 0mA) فهذا يدل على سلك مقطوع أو انقطاع التغذية — وليس قراءة ضغط منخفض صحيحة. تُغذّى حلقة التيار من مصدر 24V DC في لوحة تحكم PLC/DCS (تغذية من الحلقة، ثنائي الأسلاك). وتبقى قيمة التيار نفسها مهما كان طول الكابل أو مقاومته (حتى حد مقاومة الحمل المقنن).
اختر نطاقاً يقع فيه ضغط التشغيل المعتاد بين 60–80% من كامل النطاق. مثال: نظام هيدروليكي يعمل عند 150–180 bar يناسبه مرسل 0–250 bar. تجنّب تجاوز النطاق: التشغيل الدائم قرب 100% من كامل النطاق يقصّر عمر الغشاء. وتجنّب النطاق المفرط: التشغيل دون 20% من كامل النطاق يهدر الدقة. نطاقات المخزون لدى SEGMENsensor: 0–1, 0–2.5, 0–4, 0–6, 0–10, 0–16, 0–25, 0–40, 0–60, 0–100, 0–160, 0–250, 0–400 bar. تتوفر نطاقات الفراغ (السالبة) والنطاقات المركبة (مثل -1 إلى +9 bar) عند الطلب.
كلاهما يحوّل الضغط إلى إشارة كهربائية، لكن المخرج مختلف. محوّل الضغط يعطي عادةً إشارة ملي فولت (mV) أو جهد (0–5V، 0–10V) — يحتاج إلى تضخيم ويتأثر بطول الكابل والضوضاء. أما مرسل الضغط فيعطي 4-20mA — إشارة تيار لا تتأثر بمقاومة الكابل (حتى حمل 600Ω) ومقاومة للتداخل الكهربائي من المحركات ومحولات التردد. في التحكم الصناعي بالعمليات مع كابلات أطول من 5 أمتار، استخدم دائماً مرسل 4-20mA. وفي تطبيقات المختبر قصيرة المدى قد يكفي المحوّل. مخطط سلسلة الإشارة وجدول المقارنة: pressure transducer vs pressure transmitter (بالإنجليزية).
الفولاذ المقاوم للصدأ 316L القياسي مناسب للماء والزيت والأوساط القلوية أو الحمضية المعتدلة (pH 4–10) والسوائل الهيدروليكية والوقود. للأحماض القوية (H₂SO₄، HCl، HNO₃) أو القلويات القوية (NaOH >30%) اطلب نسخة بغشاء Hastelloy C أو غشاء مستوٍ مطلي بـ PVDF. للأوساط الغذائية والدوائية اطلب النسخة الصحية بغشاء مستوٍ 316L ووصلة tri-clamp أو DIN 11851، مع خشونة سطح Ra ≤0.8 µm. حدّد دائماً وسط العملية عند طلب عرض السعر — فاختيار المادة الخاطئ يسبب تلف الغشاء المبكر.
في مرسل الضغط ذي الغشاء المستوي يكون غشاء الاستشعار على مستوى سطح وصلة العملية — دون تجويف داخلي أو خط نبضي يمكن أن يتراكم فيه الوسط. تحتوي مرسلات الضغط القياسية على تجويف داخلي صغير ومنفذ نبضي (عادةً G1/4") قد تسدّه الأوساط اللزجة أو الملاط أو السوائل المتبلورة. المرسلات ذات الغشاء المستوي ضرورية لـ: السوائل اللزجة (الراتنجات، المعاجين، الدبس)، والملاط (مياه الصرف، لب الورق)، والأوساط القابلة للبلمرة (الإيبوكسي)، والمنتجات الغذائية التي تتطلب غسيل CIP كاملاً. توفر SEGMENsensor نسخاً بغشاء مستوٍ بوصلات عملية G1/2" و1".
عند تغذية 24V DC تكون أقصى مقاومة للحلقة (24V – 12V) / 0.020A = 600Ω (حيث 12V أدنى جهد تغذية). يشمل ذلك مقاومة الكابل ومعاوقة مدخل PLC (عادةً 50–250Ω) وأي مقاومات تحويلة على التوالي. عند تغذية 28V DC ترتفع أقصى مقاومة للحلقة إلى (28V – 12V) / 0.020A = 800Ω. للكابلات الطويلة (>200 m بكابل 0.5mm² ≈ 140Ω/km) احسب مقاومة الحلقة الكلية وتأكد من مطابقتها. توصي SEGMENsensor بتغذية 24–30V DC للتركيبات القياسية. أدنى جهد تغذية عند أطراف المرسل: 12V DC.
تُعاير مرسلات الضغط من SEGMENsensor في المصنع وتُشحن مع تقرير معايرة عند 5 نقاط (0%، 25%، 50%، 75%، 100% FS). يمكن ضبط الصفر والمدى ميدانياً عبر لوحة الإعداد ذات الزرين (إن وُجدت) أو عبر جهاز اتصال HART للطرازات المزودة بـ HART. في معظم التركيبات لا حاجة إلى معايرة ميدانية عند الاستلام. فترة المعايرة الدورية: عادةً 12–24 شهراً وفق إجراءات صيانة الأجهزة في ISO 9001. وللمنشآت الخاضعة لتدقيق الجودة توفر SEGMENsensor شهادات معايرة قابلة للتتبع (NIST/NIM) عند الطلب.
الحد الأدنى للطلب قطعة واحدة لإعدادات الكتالوج القياسية. تُشحن العينات (1–5 قطع) خلال 5–7 أيام. الإعدادات القياسية (النطاق، الوصلة، الموصل، IP67): مدة إنتاج 3–5 أسابيع. الإعدادات المخصصة (نطاق غير قياسي، غشاء مستوٍ، وصلة خاصة، مخرج HART، IP68، ملصق OEM): تُؤكَّد مدة التوريد عند الطلب. العلامة الخاصة (لون الهيكل، الشعار، لوحة التعريف): يُقدَّم عرض السعر عند الطلب، مع تأكيد الحد الأدنى ومدة التوريد عند الطلب. يُرفق مع كل طلبية إعلان مطابقة CE وإعلان RoHS وشهادة معايرة. الأسعار بشروط FOB الصين ولا تشمل الشحن الدولي ورسوم الاستيراد الجمركية. الدفع: 100% مقدماً بالتحويل البنكي (T/T) قبل الإنتاج/الشحن. المصنع: SEGMEN (Shenzhen) Industrial Development Co., Ltd.، رقم التسجيل 91440300MAEUXXQU04، شنتشن، قوانغدونغ، الصين.
أكمل حل مراقبة العمليات لديك بخطوط منتجات SEGMENsensor المكمّلة.
كامل تشكيلة مرسلات الضغط — بما فيها طرازات مخرج المفتاح وIO-Link وHART والغشاء المستوي. جميع النطاقات من فراغ 0.1 bar حتى الضغط العالي 400 bar.
اجمع مراقبة المستوى والضغط في أوعية العمليات — مرسلات المستوى الهيدروستاتيكية الغاطسة (4-20mA) تقيس مستوى السائل وضغط القاع معاً.
التدفق والضغط معاً لمراقبة كاملة للعمليات — مقاييس تدفق فوق صوتية من نوع clamp-on مع مرسلات ضغط على الخط لأنظمة الأنابيب والدوائر الهيدروليكية.
مراقبة كاملة لحالة الآلات — اقرن مرسلات الضغط بمستشعرات القرب الحثية لموضع الأسطوانة وتأكيد التثبيت وحالة الصمامات في الآلات الهيدروليكية.
أرسل نطاق الضغط ووسط العملية ووصلة العملية والمخرج المطلوب — نرسل لك عرض السعر والنشرة الفنية خلال 24 ساعة.
