LVDT 게이징 프로브 센서 스트로크 5–50 mm, 루비 팁, 자동 치수 검사용 OEM
SEGMENsensor LVDT 게이징 프로브(접촉식 LVDT 측정 프로브)는 자동 치수 측정, 공정 내 100% 전수 검사, 좌표 게이징 지그를 위해 설계된 정밀 변위 트랜스듀서입니다. 경화 프로브 팁(루비 볼, 카바이드, 플랫)이 공작물 표면에 직접 닿습니다. 스트로크 5–50 mm, 직선성 최고 ±0.02% FS(레퍼런스 등급), AC LVDT 출력 또는 4-20 mA / 0-10 V 신호 변환기 내장, 스테인리스 하우징. CE 인증. 2019년부터 선전에서 OEM 생산, 최소 주문 1개.
핵심 요약
SEGMENsensor LVDT 게이징 프로브는 루비, 카바이드 또는 플랫 팁이 공작물에 직접 닿는 정밀 변위 트랜스듀서로, 자동 치수 검사와 게이징 지그에 쓰입니다. 팁이 LVDT 코어를 움직이며, 프로브는 5–50 mm 스트로크에서 AC 차동 신호 또는 4-20 mA / 0-10 V 변환 신호를 출력합니다.
- 스트로크는 5, 10, 25, 50 mm 중에서 선택합니다.
- 레퍼런스 등급 프로브는 직선성 ±0.02% FS이며, 히스테리시스는 0.01% FS 미만입니다.
- 프로브 팁은 1 mm 또는 2 mm 경화 루비 볼, 텅스텐 카바이드, 플랫 디스크, 니들입니다.
- 게이지 바디는 316L 스테인리스, 직경 8 mm 또는 12 mm이며 DC 버전은 15–30 V DC로 동작합니다.
- 최소 주문 1개, CE 및 RoHS 적합입니다.
최종 업데이트 · SEGMENsensor 엔지니어링팀
정의
LVDT 게이징 프로브란? 위치 측정용 LVDT와 무엇이 다른가요?
LVDT 게이징 프로브는 LVDT(Linear Variable Differential Transformer)를 접촉식 치수 게이징용 정밀 측정 프로브로 패키징한 센서입니다. 코어를 기계의 움직이는 부품에 결합하는 위치 측정용 LVDT와 달리, 게이징 프로브는 로드 끝에 노출된 프로브 팁(루비, 카바이드 또는 플랫 스틸)이 측정할 부품 표면에 직접 닿습니다. 팁의 변위가 LVDT 코어를 움직여 치수에 비례하는 전압(AC) 또는 변환된 전류(4-20 mA) 신호를 만듭니다.
게이징 프로브는 위치 측정용 LVDT(±0.1% FS)보다 엄격한 직선성으로 제작되며, 반복 접촉을 위한 정밀 경화 팁과, 게이지 바디 및 CMM형 지그에 압입 또는 나사 체결하기 위한 정밀 가공 하우징을 사용합니다. 자동 게이징 지그, 후공정 검사 셀, 정밀 가공 부품의 인라인 품질 관리에서 기준 센서로 쓰입니다.
사양
LVDT 게이징 프로브 기술 사양
표준 및 레퍼런스 등급 구성. AC LVDT 출력과 DC 변환(4-20 mA / 0-10 V) 출력 선택. 전 모델 CE 및 RoHS 인증.
| 항목 | 값 / 옵션 |
|---|---|
| 측정 원리 | LVDT (Linear Variable Differential Transformer) |
| 프로브 형식 | 프리(비구속) 프로브 / 스프링 로드 옵션 |
| 스트로크 | 5 mm / 10 mm / 25 mm / 50 mm |
| 직선성 | 표준: 데이터시트 참조 / ±0.02% FS (레퍼런스 등급) |
| 히스테리시스 | <0.01% FS |
| 분해능 | 무한(아날로그) |
| 출력 (AC) | ±3 V AC 차동 (1차 여자 5 V, 2–10 kHz) |
| 출력 (DC) | 4-20 mA (2선식) / 0-5 V / 0-10 V / ±5 V (3선식) |
| 전원 전압 (DC) | 15–30 V DC (변환형) |
| 프로브 팁 | 경화 루비 볼 (직경 1 mm 또는 2 mm) / 텅스텐 카바이드 볼 / 플랫 디스크 / 니들 |
| 프로브 로드 | 경화 스테인리스, ∅5 mm 또는 ∅8 mm |
| 하우징 재질 | 316L 스테인리스 |
| 하우징 직경 | 8 mm / 12 mm (게이지 바디 표준) |
| 나사 | M8 / M12 (지그 장착용) |
| 사용 온도 | 0 °C ~ +60 °C (교정 범위) |
| 온도 계수 | <50 ppm/°C (출력 전 스팬) |
| 커넥터 | M12 4핀 (DC) / 리드선 직출 (AC) |
| 최소 주문 | 1개 |
| 납기 | 표준 양산 3–5주; 샘플 1–5개 5–7 영업일; 맞춤 사양은 주문 시 확정 |
| 인증 | CE, RoHS |
선정 가이드
어떤 LVDT 게이징 프로브를 골라야 하나요?
측정 시스템, PLC 구성, 공차 요구에 맞춰 세 가지 출력·등급 중에서 고르십시오.
AC LVDT 버전
전용 LVDT 신호 변환 카드나 측정 앰프에 연결합니다. 분해능은 센서가 아니라 신호 처리 체인에 의해서만 제한됩니다. 내장 전자 회로가 없는 순수 아날로그 신호 경로로 센서 열오차가 가장 작습니다. 정밀 측정 벤치와 CMM 지그에 적합합니다.
DC 4-20 mA 버전
하우징 내장 복조기로 외부 신호 변환기 없이 PLC / DCS 아날로그 입력에 직접 연결합니다. 24 V DC 루프 전원 2선식. 인라인 생산 검사 스테이션과 자동 게이징 지그에 적합합니다.
레퍼런스 등급 ±0.02% FS
능동 온도 보상, NIST 소급 교정 성적서와 교정 데이터 파일 제공. AC·DC 출력 모두 가능. 계측 실험실, 샘플링 검사 스테이션, 인증 측정에 적합합니다.
- 프로브 팁: 루비 볼(산화알루미늄)이 기본 권장입니다. 내마모성이 뛰어나 철·비철 공작물에 모두 적합합니다. 텅스텐 카바이드 볼은 주철, 소결 부품, 연마성 공작물에, 플랫 디스크는 홈·모따기·단차 측정에, 니들은 표면 추적, 미세 홈, 깊은 구멍 측정에 씁니다. 네 가지 모두 접촉 직경 1 mm와 2 mm로 공급합니다.
- 직선성과 공차: 원칙적으로 센서 직선성 오차는 부품 공차의 10% 미만이어야 합니다. 공차가 ±0.02 mm 미만이면 NIST 소급 교정이 포함된 ±0.02% FS 레퍼런스 등급을 쓰십시오. 매 교대 시작 시 영점 기준을 교정하십시오.
- 접촉력: 프리 프로브 버전은 스프링이 없어 접촉력이 지그 설계로 결정됩니다(보통 0.1–0.5 N). 스프링 로드 버전은 0.3–1.0 N(조정 가능). 0.5 mm 미만의 얇은 부품에는 프리 프로브 버전을 쓰십시오.
긴 스트로크의 비접촉 축 위치 측정은 자기변형 변위센서, 게이징 사이클 전 부품 유무 확인은 근접센서를 참고하십시오.
적용 분야
정밀 가공 분야의 LVDT 게이징 프로브 적용
엔진 부품·자동차 실린더
크랭크샤프트, 캠샤프트, 피스톤의 보어 직경, 단차, 런아웃과 실린더 라이너 보어 직경, 피스톤 링 갭. 생산 라인 속도로 공정 내 100% 게이징.
베어링 내·외륜
베어링 생산 라인의 벽 두께와 궤도면 프로파일 측정 — 소음과 피로 수명 관리에 핵심입니다.
기어 치형
호빙 후 품질 관리에서 치 간격과 인벌류트 프로파일 게이징으로 피치 오차와 프로파일 편차를 검출합니다.
PCB 평탄도
SMT 조립 라인에서 기판 휨과 부품 높이를 측정해 규격 밖 기판을 선별합니다.
터빈 블레이드
항공 검사 지그에서 고압 터빈·압축기 블레이드의 에어포일 두께와 프로파일을 측정합니다.
다이캐스팅·의료기기
파팅 라인 부품 두께로 버(flash) 검출 및 불량 선별, 인공 고관절 스템 테이퍼와 비구컵 직경의 ISO 13485 요구에 따른 정밀 게이징.
생산 지그 3단계 사용법: (1) M8/M12 나사로 지그에 장착하고, 프로브 축을 측정면에 수직으로, 스트로크 중간점을 공칭 치수에 맞춥니다. (2) 공칭 치수의 게이지 블록이나 마스터 부품으로 영점을 잡습니다(AC: 널 전압, 4-20 mA: 12 mA = 스트로크 중간). 매 교대 시작과 열 안정화 후 반복합니다. (3) PLC가 신호를 ±공차 밴드와 비교해 OK/NG 출력으로 작업자 없이 양품·불량을 선별합니다. 사이클 타임은 보통 부품당 0.5–2초입니다.
견적
LVDT 게이징 프로브 견적을 결정하는 요인
가격표는 게시하지 않습니다. 공장 직접 공급으로, 모든 구성을 요구 사항에 맞춰 24시간 이내에 견적합니다.
스트로크와 정밀도 등급
스트로크 5 / 10 / 25 / 50 mm, 표준 등급 또는 교정 성적서가 포함된 레퍼런스 등급 ±0.02% FS.
출력
AC LVDT 또는 DC 4-20 mA / 0-5 V / 0-10 V / ±5 V.
팁과 보호 등급
루비, 카바이드, 플랫 또는 니들 팁; 표준 IP54 또는 밀봉형 IP67.
자사 브랜드와 수량
OEM 라벨과 연간 물량. 최소 주문은 여전히 1개입니다.
참고 규격: IEC 60381-1 — 아날로그 전류 신호(4–20 mA) · IEC 60529 — IP 코드 · ISO 9001:2015 — 품질경영시스템

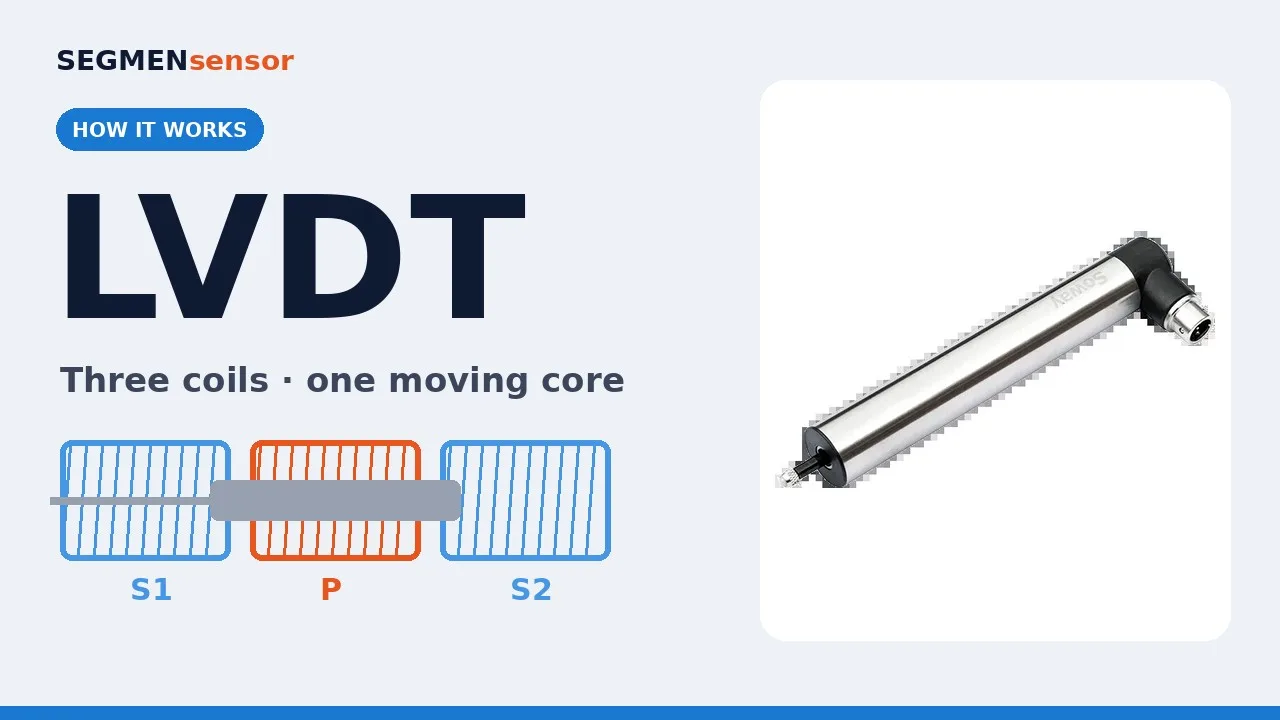

영상: LVDT의 작동 원리
자막 전문
LVDT란 무엇이며, 어떻게 위치를 측정할까요? LVDT에는 코일이 세 개 있습니다. 가운데에 1차 코일, 양쪽에 2차 코일이 하나씩 있습니다. 푸시로드에 달린 가동 코어가 그 안에서 움직입니다. 1차 코일에 AC 전압을 인가합니다. 코어가 중앙에 있으면 두 2차 코일에 같은 전압이 유도되어 차이는 0입니다. 코어가 움직이면 한쪽 2차 코일이 다른 쪽보다 더 강하게 결합됩니다. 차이의 크기는 코어의 이동 거리를, 위상은 방향을 나타냅니다. 전자 회로가 이를 4–20 mA 같은 DC 신호로 변환합니다. 코어는 코일에 닿지 않으므로 마모가 없습니다. SEGMENsensor LVDT 센서: ±0.5 mm부터 ±500 mm까지의 스트로크. 자세한 내용은 segmensensor.com에서 확인하세요.
자주 묻는 질문
LVDT 게이징 프로브 자주 묻는 질문
LVDT 게이징 프로브와 일반 LVDT 위치 센서의 차이는?
프로브 팁 재질은 무엇을 골라야 하나요?
PLC 아날로그 입력에는 어떻게 연결하나요?
널(Null) 위치란 무엇이고 어떻게 설정하나요?
절삭유 환경에서도 쓸 수 있나요?
최소 주문과 납기는요?
자료
LVDT 변위센서 데이터시트 (PDF)
측정 범위, 직선성, 출력, 코어형·스프링 로드형, 하우징 치수, 커넥터, 온도 한계, 주문 코드. 회원가입 없이 다운로드.
관련 제품: LVDT 변위센서 전체 제품군 · 자기변형 변위센서 · 근접센서
견적·샘플 요청
사양을 보내 주시면 엔지니어가 추천 모델과 FOB 중국 견적을 영업일 기준 24시간 이내에 회신합니다. 최소 주문 1개, 1–5개 샘플은 5–7 영업일 안에 준비됩니다.
