Cảm Biến Tiệm Cận Điện Cảm Lắp Phẳng (Có Bọc Chắn) — M8 đến M30, Nhà Máy OEM
Cảm biến tiệm cận điện cảm lắp phẳng (flush mount, có bọc chắn) của SEGMENsensor có thể lắp bằng mặt hoặc thụt sâu trong giá đỡ kim loại mà không bị kim loại xung quanh gây nhiễu. Vòng bọc chắn ferrite giới hạn từ trường cảm biến chỉ ở mặt trước, nên có thể nhúng hẳn vào khung máy, đồ gá và mặt băng tải. Kích thước M8, M12, M18, M30. Ngõ ra NPN hoặc PNP, NO/NC. IP67 tiêu chuẩn. Đáp ứng CE và RoHS 3. Sản xuất OEM tại Thâm Quyến từ năm 2019, MOQ 1 cái.
Điều kiện khắc nghiệt: nếu cần chịu áp suất, nhiệt độ cao, chống từ trường hàn hoặc ngõ ra analog, xem cảm biến tiệm cận cho môi trường khắc nghiệt.
Thông tin chính
Cảm biến tiệm cận điện cảm lắp phẳng SEGMENsensor là loại có bọc chắn: vòng ferrite giới hạn từ trường ở mặt trước, nên có thể lắp bằng mặt hoặc thụt vào giá đỡ kim loại mà không tác động sai. Sản phẩm có vỏ ren M8, M12, M18, M30 và vỏ vuông 20 / 40 mm.
- Khoảng cách phát hiện trên thép thường là 4 mm (M12), 8 mm (M18) và 15 mm (M30).
- Ngõ ra NPN hoặc PNP, NO hoặc NC, nguồn cấp 10–30 V DC.
- Dòng ngõ ra 100 mA với M8 và 200 mA với M12, M18, M30.
- Cấp bảo vệ IP67 tiêu chuẩn, tùy chọn IP68; vỏ hợp kim kẽm, đồng thau hoặc inox 316L.
- MOQ 1 cái, đáp ứng CE và RoHS 3; báo giá theo điều kiện FOB Trung Quốc.
Cảm biến tiệm cận lắp phẳng là gì?
Cảm biến tiệm cận điện cảm lắp phẳng (còn gọi là loại có bọc chắn, shielded hoặc embeddable) có vòng ferrite bao quanh cuộn dây cảm biến. Vòng chắn này tập trung từ trường chỉ ở mặt cảm biến, tránh nhiễu ngang từ giá đỡ, khung hoặc bàn máy bằng kim loại. Đầu cảm biến có thể lắp bằng mặt hoặc thụt thấp hơn bề mặt tấm kim loại — khác với loại không lắp phẳng (không bọc chắn) cần vùng không có kim loại quanh thân. Đổi lại, khoảng cách phát hiện ngắn hơn một chút (khoảng 60% so với loại không bọc chắn) để có thể nhúng sâu vào kết cấu máy bằng kim loại.
Cảm Biến Tiệm Cận Lắp Phẳng — Bảng Thông Số Đầy Đủ
Toàn bộ cấu hình tiêu chuẩn loại có bọc chắn (lắp phẳng được). Chọn NPN hoặc PNP, NO hoặc NC khi đặt hàng. IP68 và mặt gốm cung cấp theo yêu cầu.
| Thông số | Giá trị / Tùy chọn |
|---|---|
| Loại | Cảm biến tiệm cận điện cảm có bọc chắn (lắp phẳng được) |
| Kích thước vỏ | Trụ M8 / M12 / M18 / M30; vuông 20 mm / 40 mm |
| Khoảng cách phát hiện (Sn) | M8 = 1 mm / M12 = 4 mm / M18 = 8 mm / M30 = 15 mm (thép thường) |
| Kiểu lắp | Lắp phẳng, bán phẳng hoặc thụt trong tấm kim loại (không cần vùng không kim loại) |
| Kiểu ngõ ra | NPN-NO / NPN-NC / PNP-NO / PNP-NC |
| Điện áp nguồn | 10–30V DC |
| Dòng ngõ ra | 100 mA (M8) / 200 mA (M12, M18, M30) |
| Tần số đóng cắt | 1,500 Hz (M12, M18) / 800 Hz (M8) |
| Cấp bảo vệ IP | IP67 tiêu chuẩn / IP68 tùy chọn |
| Vật liệu vỏ | Hợp kim kẽm (tiêu chuẩn) / đồng thau / inox 316L |
| Vật liệu mặt trước | PBT pha PTFE (tiêu chuẩn) / gốm (chống từ trường hàn) |
| Cáp | PVC 2 m (tiêu chuẩn) / tùy chọn cáp PTFE |
| Giắc nối | M12×1 4 chân (tiêu chuẩn) / cáp đuôi (pigtail) |
| Ren | M8×1 / M12×1 / M18×1 / M30×1.5 |
| Nhiệt độ làm việc | -25°C đến +70°C |
| MOQ | 1 cái |
| Thời gian giao hàng | 3–5 tuần (sản xuất tiêu chuẩn); mẫu 1–5 cái trong 5–7 ngày; OEM riêng xác nhận khi đặt hàng |
| Chứng nhận | CE, RoHS 3 |
Tải datasheet cảm biến tiệm cận điện cảm (PDF)
Datasheet một trang gồm mọi kích thước, khoảng cách phát hiện, kiểu ngõ ra, điện áp nguồn, kiểu kết nối, vật liệu vỏ, giới hạn nhiệt độ, cấp IP, kích thước và mã đặt hàng. Không cần đăng ký.
Lắp Phẳng, Bán Phẳng Hay Không Lắp Phẳng — Chọn Thế Nào?
Chọn kiểu lắp theo kết cấu giá đỡ. Lắp trong tấm kim loại bắt buộc dùng cảm biến có bọc chắn.
8 Ứng Dụng Công Nghiệp Của Cảm Biến Tiệm Cận Lắp Phẳng
Cảm biến tiệm cận có bọc chắn là giải pháp tiêu chuẩn ở bất cứ đâu cảm biến phải nhúng vào kết cấu máy bằng kim loại mà không nhô ra và không có nguy cơ tác động sai — từ dây chuyền tự động hóa nhà máy đến băng tải thực phẩm, đồ uống.
Đấu Dây Cảm Biến Tiệm Cận Lắp Phẳng — NPN, PNP, Chân Giắc M12
Mọi cảm biến tiệm cận lắp phẳng SEGMENsensor đấu dây theo tiêu chuẩn IEC/EN 60947-5-2. Kết nối DC 3 dây vào card đầu vào số của PLC. Xem thêm: NPN và PNP khác nhau thế nào.
Dây xanh dương = 0V (chung / âm)
Dây đen = ngõ ra → đầu vào số PLC (sinking)
Khi vật vào vùng phát hiện: ngõ ra kéo xuống mức THẤP (0V). PLC nhận mức THẤP = có vật. Phổ biến nhất trong hệ PLC ở châu Á/Trung Quốc.
Dây xanh dương = 0V (chung / âm)
Dây đen = ngõ ra → đầu vào số PLC (sourcing)
Khi vật vào vùng phát hiện: ngõ ra kéo lên mức CAO (+V). PLC nhận mức CAO = có vật. Tiêu chuẩn trong hệ PLC châu Âu.
Chân 1 = nâu (nguồn +V)
Chân 2 = trắng (ngõ ra thứ hai hoặc chống nhiễu)
Chân 3 = xanh dương (0V / chung)
Chân 4 = đen (ngõ ra đóng cắt)
Có sẵn cáp giắc M12 và ổ cắm gắn tủ trong cùng danh mục.
Lắp Phẳng (Có Bọc Chắn) và Không Lắp Phẳng (Không Bọc Chắn) — So Sánh Kỹ Thuật
Chọn đúng loại theo vật liệu tấm lắp và khoảng cách phát hiện cần thiết.
| Thông số | Lắp phẳng (có bọc chắn) | Không lắp phẳng (không bọc chắn) |
|---|---|---|
| Lắp trong tấm kim loại | Có — không cần vùng không kim loại | Không — cần vùng không kim loại quanh thân |
| Khoảng cách phát hiện (M18) | 8 mm (Sn, thép thường) | 12 mm (Sn, thép thường) |
| Vòng bọc chắn ferrite | Có — giới hạn từ trường ở mặt trước | Không — từ trường lan ra hai bên thân |
| Lắp trong khung thép | Hỗ trợ hoàn toàn | Tác động sai — không phù hợp |
| Lắp trên giá đỡ nhựa | Dùng được (khoảng cách phát hiện ngắn hơn) | Ưu tiên (khoảng cách phát hiện lớn nhất) |
| Dùng trong trạm hàn (mặt gốm) | Hỗ trợ — biến thể lắp phẳng mặt gốm | Ít dùng trong trạm hàn |
| MOQ từ SEGMENsensor | 1 cái | 1 cái |

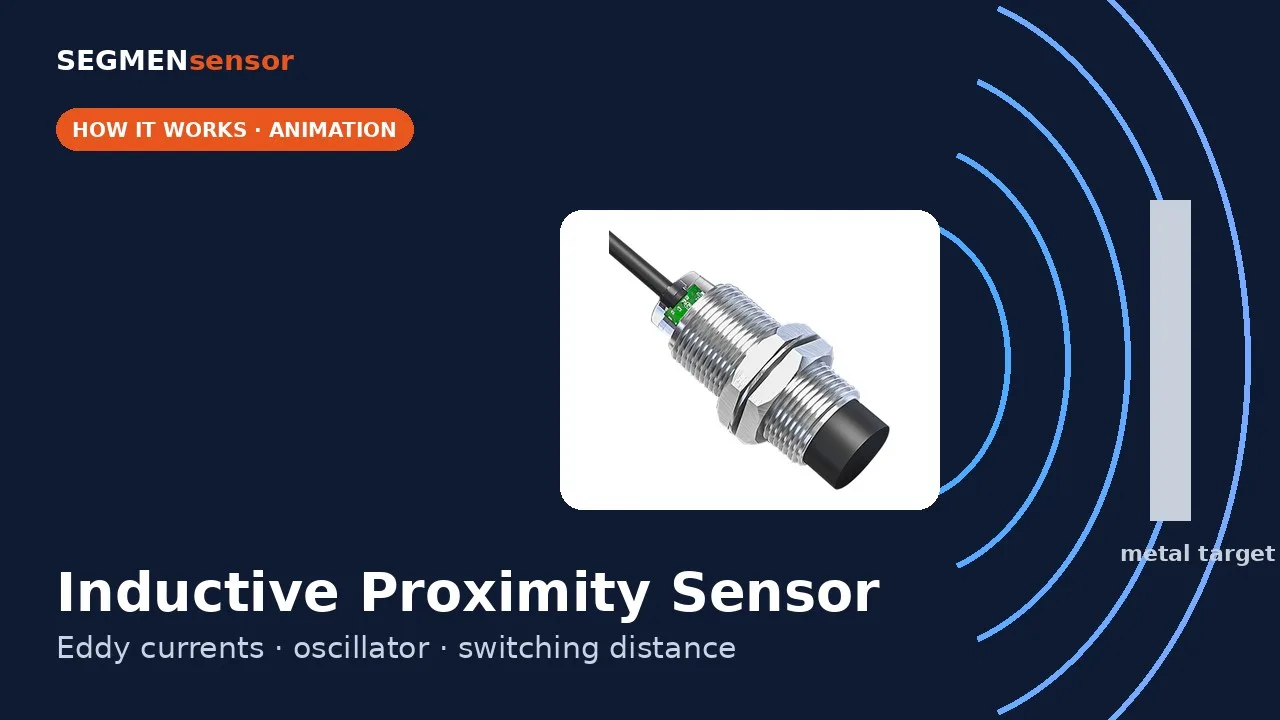

Xem video: nguyên lý hoạt động của cảm biến tiệm cận điện cảm
Bản ghi lời thoại
Cảm biến điện cảm phát hiện kim loại không tiếp xúc như thế nào? Bên trong cảm biến, mạch dao động cấp điện cho cuộn dây quấn trên lõi ferit, tạo ra từ trường cao tần phía trước bề mặt cảm biến. Khi vật kim loại đi vào từ trường, dòng điện xoáy được cảm ứng trong kim loại. Chúng hút năng lượng của từ trường, làm biên độ dao động giảm. Khi biên độ giảm xuống dưới ngưỡng, mạch kích chuyển trạng thái đầu ra, và đèn LED sáng. Khoảng cách phát hiện Sn phụ thuộc vào kích thước cảm biến và vật liệu của vật cần phát hiện. Thép mềm cho khoảng cách định mức đầy đủ. Cảm biến điện cảm SEGMENsensor: M8–M30, Sn 1–25 mm. Xem thêm tại segmensensor.com.
Câu Hỏi Thường Gặp Về Cảm Biến Tiệm Cận Lắp Phẳng
Câu hỏi kỹ thuật và mua hàng, do kỹ sư ứng dụng SEGMENsensor trả lời.
Báo giá theo điều kiện FOB Trung Quốc, chưa gồm cước vận chuyển quốc tế và thuế, phí nhập khẩu. Thanh toán: trả trước 100% bằng T/T (chuyển khoản ngân hàng) trước khi sản xuất/giao hàng. Bảo hành 12 tháng kể từ ngày giao hàng.
