Sensores de nível de líquido: chave boia, transmissor submersível e ultrassônico
O sensor de nível detecta ou mede a altura de um líquido dentro de um tanque, reservatório ou poço. A SEGMENsensor fabrica três séries principais: chaves boia magnéticas SFL para detecção pontual, transmissores hidrostáticos submersíveis SLS para medição contínua em 4-20 mA e sensores ultrassônicos SEU para medição sem contato em líquidos corrosivos ou com espuma. Saída, carcaça, cabo e etiqueta configuráveis para OEM. Marcação CE, grau de proteção IP67 / IP68. Pedido mínimo: 1 peça.
Pontos-chave
A SEGMENsensor fabrica sensores de nível de líquido para medição pontual e contínua: chaves boia SFL para alarmes de nível alto e baixo, transmissores hidrostáticos submersíveis SLS para poços e tanques, sensores ultrassônicos SEU para medição sem contato e transmissores de nível magnetostritivos para medição de tanques em alta resolução. Todos são produzidos em Shenzhen e fornecidos direto da fábrica a partir de 1 peça.
- Os transmissores submersíveis SLS cobrem 0,5–200 m H₂O com exatidão de ±0,1 % a ±0,5 % FS e IP68 para imersão contínua.
- Os sensores ultrassônicos SEU medem de 0,25 a 15 m com exatidão de ±0,3 % FS, sem partes molhadas.
- As chaves boia SFL suportam líquidos de -40 a +120 °C, com versão de alta temperatura até +150 °C.
- As saídas incluem relé, 4-20 mA, 0-10 V e RS-485 Modbus, conforme a série.
- Versões ATEX/IECEx são opcionais nas séries SFL e SLS; o pedido mínimo é de 1 peça em todas as séries.
Atualizado em · Equipe de Engenharia SEGMENsensor
O que é
O que é um sensor de nível de líquido e quais princípios usamos
Há dois tipos de pergunta de nível: "o líquido chegou a este ponto?" (nível pontual, sinal liga/desliga) e "qual é a altura do líquido agora?" (nível contínuo, sinal analógico). A SEGMENsensor atende às duas com três princípios de medição:
- Boia magnética: a boia acompanha a superfície do líquido; o ímã dentro dela passa pelos reed switches da haste e aciona a saída. A versão mecânica com reed switch não precisa de alimentação — ideal para alarmes simples de nível alto e baixo em caixas d'água, tanques químicos e reservatórios de fluido refrigerante.
- Pressão hidrostática: o sensor submerso no fundo do tanque mede a pressão da coluna de líquido acima dele. A conversão é linear: nível (m) = pressão (Pa) ÷ (ρ × g). O sinal 4-20 mA proporcional ao nível vai para o CLP ou SCADA, com exatidão de até ±0,1 % FS e sem influência de espuma ou vapor.
- Ultrassom sem contato: o transdutor montado acima do líquido emite um pulso acústico e mede o tempo de retorno do eco, convertido em distância. Como não toca o líquido, funciona com ácidos, álcalis, lamas e espuma.
Dados técnicos
Especificações comparadas: SFL, SLS e SEU
Todos os modelos configuráveis para OEM. Consulte versões ATEX, HART ou IO-Link.
| Parâmetro | Chave boia SFL | Transmissor submersível SLS | Ultrassônico SEU |
|---|---|---|---|
| Princípio de medição | Boia magnética + reed switch | Pressão hidrostática | Ultrassom por tempo de trânsito |
| Tipo de medição | Nível pontual (liga/desliga) | Contínua (analógica) | Contínua (analógica) |
| Faixa | Tanques até 10 m de profundidade (haste multiboia) | 0,5 m – 200 m de coluna de H₂O | 0,25 m – 15 m |
| Exatidão | Não se aplica (chave) | ±0,1 % a ±0,5 % FS | ±0,3 % FS |
| Sinal de saída | Relé / SSR / 4-20 mA (multiboia) | 4-20 mA / 0-10 V / RS-485 Modbus | 4-20 mA / 0-10 V / RS-485 / relé |
| Alimentação | AC 230 V / DC 12–36 V | DC 12–36 V (4-20 mA, 2 fios) | DC 12–36 V |
| Grau de proteção | IP67 / IP68 | IP68 (imersão contínua) | IP67 |
| Temperatura do líquido | -40 °C a +120 °C (HT: +150 °C) | -20 °C a +80 °C | -20 °C a +70 °C (meio) |
| Material da carcaça | PP / PVDF / SUS 316L | SUS 316L / titânio | ABS / SUS 316L (sonda) |
| Conexão ao processo | Entrada lateral / pelo topo / flangeada | Suspensa pelo cabo / rosca G½ | G¾ / G1 / flangeada |
| Área classificada | ATEX/IECEx (opcional) | ATEX/IECEx (opcional) | Padrão para área segura |
| Certificações | CE, RoHS, IP68 | CE, RoHS, IP68 | CE, RoHS, IP67 |
| Pedido mínimo | 1 peça | 1 peça | 1 peça |
| Prazo | 3–5 semanas | 3–5 semanas | 3–5 semanas |
Como escolher
Boia, submersível ou ultrassônico: qual sensor de nível escolher
- Chave boia SFL: para detecção simples de nível alto ou baixo e comando de bomba. Reed switch, microswitch ou SSR; capacidade de contato de 100 VA (reed) ou 15 A (microswitch); haste em PP, PVDF ou inox 316L; montagem vertical ou horizontal, um ou vários pontos.
- Transmissor submersível SLS: para medição contínua em poços, reservatórios e tanques profundos (0,5 a 200 m), lamas e efluentes, onde o ultrassom não é prático. Faixa de pressão de 0,1 bar a 100 bar, saída 4-20 mA ou 0-10 V com RS-485 Modbus opcional, cabo PUR ou FEP com comprimento sob medida.
- Ultrassônico SEU: quando o líquido é corrosivo, forma espuma ou não pode ser tocado. Montagem no topo, zona morta a partir de 25 cm, faixa até 15 m, 4-20 mA + 2 relés, display LCD opcional, conexão G¾, G1 ou flange.
- Saída: 4-20 mA (2 fios), 0-10 V (3 fios), 4-20 mA + RS-485 Modbus RTU, HART (4–20 mA a 2 fios + HART nos modelos magnetostritivos) e IO-Link; relé nas chaves boia e ópticas.
- Material molhado: PP e PVDF para ácidos e soluções químicas; inox 316L para água, óleo e alimentos; titânio ou Hastelloy sob consulta para meios agressivos.
Para medição de tanques em alta resolução, veja os transmissores de nível magnetostritivos; para o modelo submersível em detalhe, o transmissor de nível submersível EN.
Aplicações
Onde os sensores de nível são usados
- Saneamento e água: transmissores submersíveis IP68 para reservatórios, estações elevatórias de esgoto e poços de monitoramento; cabos de 5 m a 100 m. Chaves boia e ultrassônicos como sensor de nível de caixa d'água em prédios, torres de resfriamento, captação de água de chuva e reservas de incêndio.
- Hidráulica e máquinas-ferramenta: chaves boia compactas para reservatórios de óleo hidráulico, cárteres de fluido de corte de máquinas CNC e reservatórios de lubrificação; montagem lateral ou pelo topo, prensa-cabo sob medida. Para cilindros hidráulicos de máquinas móveis, veja máquinas agrícolas e cilindros hidráulicos.
- Indústria química: chaves boia em PVDF ou PP para tanques de HCl, H₂SO₄ e NaOH; ultrassônicos sem contato para ácidos fumegantes e lamas, onde o contato metálico não é possível.
- Alimentos e bebidas: chaves boia e submersíveis em inox 316L com vedações de silicone grau alimentício para tanques CIP, fermentadores e tanques de xarope. Para processos de usina, veja usinas de açúcar e etanol.
- Petróleo, gás e combustíveis: chaves boia e transmissores submersíveis para tanques de petróleo, diesel e condensado, com versões ATEX/IECEx opcionais em modelos selecionados.
- Climatização e data centers: chaves boia para água de reposição de torres de resfriamento e tanques de água gelada; sensores de nível de fluido refrigerante sem contato para reservatórios de CDU (unidade de distribuição de refrigerante) em resfriamento líquido de servidores.
- Naval: chaves boia e transmissores em inox para porões, tanques de lastro e tanques de combustível; fiação naval conforme IEC 60092 disponível.
Para fechar o balanço hídrico — entrada, saída e nível armazenado —, combine com os medidores de vazão ultrassônicos e os transmissores de pressão.
Cotação
O que define a cotação de um sensor de nível
Fábrica direta, cotação conforme a sua necessidade. O valor depende da série (boia, submersível ou ultrassônico), da faixa de medição, do sinal de saída, do material molhado (PP, PVDF, 316L, Hastelloy), do tipo e comprimento do cabo, da conexão ao processo, da versão ATEX/IECEx, da etiqueta OEM e da quantidade. Não publicamos tabela de preços; envie o líquido, a temperatura, a profundidade do tanque e a saída desejada e respondemos em até 24 horas. Veja como comprar.
Condições comerciais: FOB China (frete internacional e impostos de importação não incluídos) · pagamento 100 % T/T antecipado · garantia de 12 meses · pedido mínimo de 1 peça · amostras em 5–7 dias úteis · produção em série em 3–5 semanas · cabo, conector ou carcaça especiais com prazo confirmado no pedido · declaração de conformidade CE e certificado RoHS incluídos.
Normas de referência: IEC 60529 — Código IP · IEC 60381-1 — Sinais analógicos de corrente (4–20 mA) · Comissão Europeia — ATEX
Vídeo: como fabricamos e testamos nossos sensores de nível
Transcrição

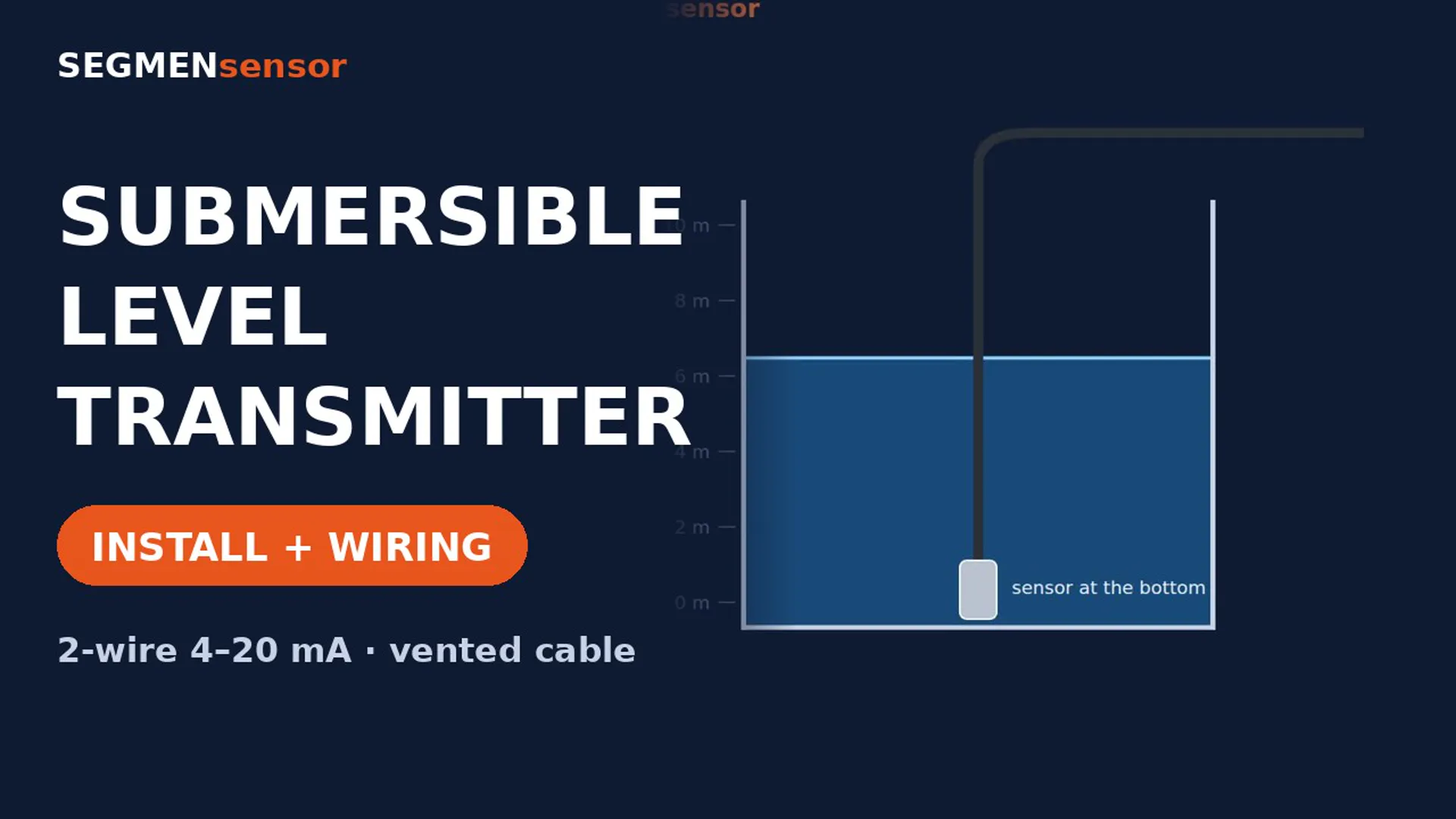

Transmissores de nível submersíveis: como instalar e ligar para obter uma leitura estável. A sonda fica no fundo e mede a pressão do líquido acima dela. Para água, 1 m dá cerca de 0,1 bar. Um pequeno tubo de respiro no cabo liga o sensor à atmosfera, assim as variações da pressão atmosférica se anulam. Para instalar, desça a sonda até o fundo do tanque ou poço e mantenha-a longe do lodo. Em líquido em movimento ou turbulento, guie a sonda em um tubo tranquilizador para que ela fique parada. Mantenha o tubo de respiro aberto para a atmosfera e seco. Termine o cabo em uma caixa de junção com respiro. A ligação é um laço a 2 fios: um par do cabo leva tanto a alimentação de 12–36 V CC quanto o sinal 4–20 mA. Conecte o positivo da alimentação ao transmissor, e o retorno do transmissor à entrada analógica do CLP. Em uma faixa de 0–10 m, 4 mA é vazio, 12 mA é 5 m e 20 mA é cheio. Para converter: subtraia 4 mA, divida por 16 mA e multiplique pela faixa. Especifique a faixa (de 0–1 a 0–100 mWC) e o comprimento do cabo: 5 m padrão, até 50 m. A exatidão padrão é ±0,1% FS, com sonda de aço inox 316L e grau de proteção IP68. Para meios químicos, há opção de cabo em PTFE. Na linha de produção, os conjuntos vedados de aço inox são pressurizados com ar e mantidos sob a água, onde qualquer vazamento apareceria como bolhas. As carcaças são verificadas antes da montagem. Transmissores de nível submersíveis SEGMENsensor. Pedido mínimo: 1 peça. Cotações em segmensensor.com.
Transcrição
Como um transmissor submersível mede o nível? O transmissor fica no fundo do tanque. Quanto mais alto o líquido, maior a pressão sobre o sensor. Pressão = densidade × gravidade × altura, então a altura é a pressão dividida pela densidade e pela gravidade. Para água, 1 m dá cerca de 0,1 bar. Um pequeno tubo de respiro no cabo liga o sensor à atmosfera, assim as variações da pressão atmosférica se anulam. A saída é 4–20 mA. Em uma faixa de 0–10 m, 4 mA é vazio, 12 mA é 5 m e 20 mA é cheio. Transmissores de nível submersíveis SEGMENsensor: de 0–1 a 0–100 mWC. Experimente nossa calculadora de nível em segmensensor.com.
Transcrição
Chaves de nível tipo boia: da injeção ao teste de 100%. Na linha de produção, hastes e boias são injetadas em PP branco. As placas com reed switch são soldadas aos fios de ligação. As placas ligadas são inseridas nas hastes. Um dosador automático preenche e veda cada haste. Cada boia é montada na haste e presa com um anel de retenção. Em seguida, cada chave tem a função de comutação verificada manualmente. Em uma bancada com várias estações, as boias sobem e descem enquanto cada ponto de comutação é verificado, e indicadores de painel mostram o resultado de cada estação. Chaves de nível tipo boia · Pedido mínimo: 1 peça. Solicite uma cotação em segmensensor.com.
Transcrição
Carcaças e hastes de aço inox para sensores de nível e de posição. Na linha de produção, as carcaças usinadas de aço inox são separadas e verificadas antes da montagem. As hastes dos sensores recebem conexões de processo roscadas. As peças são unidas em uma prensa pneumática. Cada conjunto vedado é então testado contra vazamentos: pressurizado com ar e mantido sob a água, onde qualquer vazamento apareceria como bolhas. Solicite cotação em segmensensor.com.
