SE-LX30 플렉시블 케이블 자기변형 레벨 트랜스미터 — 내압방폭, 200–8000 mm
SEGMENsensor SE-LX30은 리지드 로드 대신 Φ18 mm 304 스테인리스 주름관 플렉시블 케이블을 탱크 안으로 내려 설치하는 내압방폭형 자기변형 레벨 트랜스미터입니다. 200–8000 mm 범위에서 플로트 1개로 레벨을, 플로트 2개로 계면을 측정하고, 현장 표시부에 값을 나타내며 2선식 4–20 mA + HART(HART 핸드헬드 커뮤니케이터로 파라미터 설정 가능), 4선식 4–20 mA / 0–10 V 또는 RS485로 출력합니다. IP67, OEM 양산 공급.
핵심 요약
SEGMENsensor SE-LX30은 Φ18 mm 스테인리스 주름관 플렉시블 케이블을 쓰는 내압방폭형 자기변형 레벨 트랜스미터로, 탱크 위 공간이 부족한 현장에 맞춰 설계되었습니다. 200–8000 mm 범위에서 플로트 1개로 레벨을, 플로트 2개로 계면을 측정하고, 현장 표시부와 4–20 mA + HART, 0–10 V 또는 RS485 출력을 제공합니다.
- 측정 범위는 200–8000 mm, 분해능은 1 mm 또는 0.1 mm입니다.
- Φ18 mm 304 스테인리스 주름관은 감아서 운송·설치할 수 있습니다.
- 공정 접속은 DN25, DN50, DN100 플랜지 또는 맞춤 플랜지입니다.
- 측정 로드 온도는 -40 ~ +85 °C, 고온 버전은 -40 ~ +250 °C입니다.
- 전원은 24 V DC(표준; 출력과 모델에 따라 12 V·5 V 범위), 보호 등급은 IP67이며 검증용 샘플은 1개부터입니다.
최종 업데이트 · SEGMENsensor 엔지니어링팀
정의
SE-LX30이란?
SE-LX30은 플랜지로 장착하고 Φ18 mm 스테인리스 주름관 플렉시블 케이블을 탱크에 삽입하는 레벨 트랜스미터입니다. 현장 표시부를 갖춘 내압방폭 하우징을 사용해 석유·화학 플랜트 같은 위험 지역에서 최대 8 m까지 탱크 레벨을 측정하며, 케이블을 감을 수 있어 탱크 위 공간이 부족한 곳에 적합합니다. 측정 원리는 자기변형 방식으로, 케이블 안의 도파관이 플로트 자석까지의 시간차를 검출해 절대 위치값을 얻으므로 정전 후 재교정이 필요 없습니다. 형번 접두사 SE는 방폭 버전을 뜻하며, 전체 주문 코드는 아래 표와 데이터시트에 설명되어 있습니다.
- 이럴 때 선택: 프로브를 감아서 운송하거나 설치해야 할 때.
- 이럴 때 선택: 탱크 위에 리지드 로드를 들어 올릴 공간이 부족할 때.
- 이럴 때 선택: 표시부가 있는 내압방폭 트랜스미터가 필요할 때.
상부 공간이 충분하고 리지드 로드를 선호하면 SE-LX20 방폭형 로드 타입을, 마그네틱 레벨게이지에 부착하려면 SE-LX10 외부 부착형을 참고하십시오. 전체 비교는 자기변형 레벨 트랜스미터 제품군에 있습니다.
사양
SE-LX30 기술 사양
모든 값은 SE-LX30 데이터시트(Rev A) 기준입니다. 주문 가능 범위는 표와 같으며, 더 긴 범위와 특수 온도·압력 버전은 요청 시 대응합니다.
| 항목 | 값 |
|---|---|
| 아날로그 출력 | 2선식 4–20 mA + HART(HART 핸드헬드 커뮤니케이터로 파라미터 설정 가능) / 4선식(3선식) 4–20 mA / 0–10 V |
| 디지털 출력 | RS485 (Modbus RTU) |
| 측정 범위 | 200–8000 mm |
| 출력 신호 | 4–20 mA(최대/최소 부하 0/500 Ω), 0–10 V(최소 부하 >5 kΩ), RS485(Modbus RTU) |
| 분해능 | 1 mm, 0.1 mm |
| 비직선성 | ±1 mm |
| 반복성 | ±1 mm, ±0.1 mm |
| 갱신 시간 | 댐핑 시간 설정으로 조정 |
| 자석 이동 속도 | 제한 없음 |
| 측정 로드 온도 | -40 ~ +85 °C, -40 ~ +250 °C(고온 버전) |
| 전자 헤드 온도 | -30 ~ +85 °C |
| 보관 온도 | -55 ~ +85 °C |
| 습도 | 90%, 결로 없음 |
| 온도 계수 | <30 ppm/°C |
| 보호 등급 | IP67 |
| 설치 방향 | 플랜지 장착, 플렉시블 케이블(Φ18 스테인리스 주름관) |
| 고정 방식 | DN25 / DN50 / DN100 플랜지 또는 맞춤 |
| 위치 자석 | 싱글 플로트, 더블 플로트 |
| 전기 접속 | 방폭 단자 하우징, 3심 단자 / 4심 단자 |
| 공급 전압 | 24 V DC(+20%)(표준; 출력과 모델에 따라 12 V·5 V 범위) |
| 소비 전류 | 측정 범위에 따라 다름 |
| 역극성 보호 | 최대 -30 V DC |
| 과전압 보호 | 최대 36 V DC |
| 절연 내력 | 500 V DC |
| 센서 헤드 | 알루미늄 합금 |
| 보호관 | 304 스테인리스 주름관, Φ18 |
| 고정 플랜지 | 304 스테인리스강 |
| 샘플 | 검증용 1개부터; 물량은 프로젝트별 |
| 납기 | 샘플 5–7 영업일; 양산 3–5주 |
SE-LX 시리즈는 내압방폭형입니다. 방폭 인증은 SE-LX 시리즈 명칭으로 신청되어 있으며, 인증서 상세는 요청 시 제공합니다.
치수와 결선
SE-LX30 치수와 전기 결선
| 치수 | 값 (mm) |
|---|---|
| 하우징 높이 | 102 |
| 하우징 깊이 | 30 |
| 헤드 길이 | 140 |
| 하우징 넥 직경 | Ø63.5 |
| 플랜지(옵션) | DN80 |
| 플랜지 두께 | 18 |
| 스테인리스 플렉시블 주름관 직경 | Ø18 |
| 플로트 직경(옵션 플로트) | Ø75 |
| 상부 불감대(범위에 따라 다름) | 100~300 |
| 하부 불감대(플로트에 따라 다름) | 200 |
| 단자 | 2선식 4–20 mA | 4선식 아날로그 / RS485 | 계면 레벨 |
|---|---|---|---|
| 1 | 24 V 전원 + | 24 V 전원 + | 채널 1 전원 + |
| 2 | 24 V 전원 - (GND) | 24 V 전원 - (GND) | 채널 1 전원 - |
| 3 | 미연결 (NC) | 아날로그 신호 + / 485A | 채널 2 전원 + |
| 4 | — | 아날로그 신호 - / 485B | 채널 2 전원 - |
주문 코드
SE-LX30 주문 코드 읽는 법
형번은 SE-LX30-<플랜지>-<범위>-<출력>-<플로트>-<W2/W4> 순서로 구성합니다. 사양에는 있으나 주문 코드에 없는 출력·옵션은 요청 시 대응합니다.
| 코드 | 의미 |
|---|---|
| F25 / F50 / F100 | 플랜지 DN25 / DN50 / DN100 |
| FX | 맞춤 플랜지 |
| 00200–08000 | 범위, mm 단위 5자리, 5 mm 단위 |
| I1F | 4–20 mA, 로드 끝단이 영점 |
| I1R | 4–20 mA 역방향(20–4 mA), 헤드 쪽이 영점 |
| I1D | 4–20 mA 출력 2개(플로트 2개) |
| V1F | 0–10 V, 로드 끝단이 영점 |
| V1R | 0–10 V 역방향(10–0 V), 헤드 쪽이 영점 |
| V2F | 0–5 V, 로드 끝단이 영점 |
| V2R | 0–5 V 역방향(5–0 V), 헤드 쪽이 영점 |
| R4 | RS485 (Modbus RTU) |
| 1Fdd | 플로트 1개, dd = 매질 밀도 ×10 (0.8 → 08) |
| 2FddFdd | 플로트 2개(계면), 두 매질의 밀도 |
| W2 | 2선식 |
| W4 | 4선식 |
주문 예: SE-LX30-F100-08000-R4-1F08-W4 — 플렉시블 케이블, DN100, 8000 mm, 4선식 RS485, 밀도 0.8용 플로트.
적용 분야
SE-LX30 대표 적용 분야
아래는 대표 적용 예이며, 실제 적용은 프로젝트별로 검토합니다.
저장 탱크
높이 최대 8 m 탱크의 재고 레벨을 연속 측정합니다. 프로브는 감은 상태로 출하되어 운송과 반입이 쉽습니다.
상부 공간이 부족한 설비
건물 천장이나 배관 때문에 리지드 로드를 탱크 위로 들어 올릴 수 없는 곳에서도 플렉시블 케이블은 삽입할 수 있습니다.
위험 지역 탱크 팜
현장 표시부가 있는 내압방폭 하우징으로 석유·화학 사이트에 적용합니다. 2선식 4–20 mA + HART로 현장에서 파라미터를 설정할 수 있습니다.
SEGMENsensor 자기변형 레벨 시리즈 비교: SE-LX10(마그네틱 레벨게이지용 외부 부착, 200–8000 mm, IP67), SE-LX20(내압방폭 로드형, 200–8000 mm, IP67), SE-LX30(플렉시블 케이블형, 200–8000 mm, IP67), SGM-LS10(스테인리스 로드, 25–8000 mm, IP68), SGM-LC10(내식형, 25–1000 mm, IP68), SGM-LK10(소형 탱크용, 25–4000 mm, IP68).
견적
SE-LX30 견적을 결정하는 요인
가격은 공개하지 않습니다. 공장 직접 공급이며, 요구 사항에 따라 견적합니다. 형번 또는 범위·출력·플랜지·플로트 밀도를 보내 주시면 영업일 기준 24시간 이내에 엔지니어가 회신합니다.
범위와 플랜지
200–8000 mm(5 mm 단위), 플랜지 DN25 / DN50 / DN100 또는 맞춤. 탱크 도면을 보내 주시면 플랜지와 프로브 길이를 견적과 함께 확인합니다.
출력과 결선
2선식 4–20 mA + HART, 4선식 4–20 mA / 0–10 V / 0–5 V, RS485 Modbus RTU; W2 또는 W4.
플로트 수와 온도
레벨용 싱글 플로트 또는 계면용 더블 플로트, 매질 밀도; 표준 버전 또는 고온 버전(-40 ~ +250 °C).
자사 브랜드와 수량
OEM 라벨과 연간 물량. 검증용 샘플은 1개부터이며, 양산은 연간 물량에 맞춰 계획합니다.
영상: 작동 원리와 제조·테스트 과정
자막 전문
자기변형 레벨 트랜스미터: 작동 원리, 모델 선택, 설치와 배선 방법. 마그넷이 내장된 플로트가 스테인리스 로드를 따라 움직입니다. 로드 안에는 가는 웨이브가이드 와이어가 있습니다. 전자부가 와이어를 따라 전류 펄스를 보냅니다. 플로트 마그넷의 자기장과 만나는 지점에서 와이어가 비틀리고, 비틀림 파가 헤드로 되돌아옵니다. 그 전파 시간으로 플로트 위치를 구합니다. 절대 레벨 측정값이므로 정전 후 재교정이 필요 없습니다. 두 번째 플로트로 두 액체의 계면을 측정할 수 있습니다. 탱크에 맞는 모델을 선택합니다. SGM-LS10 스테인리스 로드형은 25–8000 mm를 지원합니다. PP 헤드와 PFA 플로트를 갖춘 SGM-LC10은 부식성 액체용입니다. SE-LX20은 내압 방폭 하우징과 강성 로드에 레벨 및 계면 플로트를 갖추고 있습니다. SE-LX30은 높은 탱크용으로 플렉시블 케이블을 사용합니다. 트랜스미터는 나사 또는 플랜지로 탱크 상부에 수직으로 장착합니다. 플로트는 노즐을 통과할 수 있어야 하며, 그렇지 않으면 탱크 안쪽에서 장착합니다. 로드는 유입 흐름과 교반기에서 멀리 두고, 난류가 있는 탱크에서는 스틸링 웰을 사용합니다. 범위를 설정하기 전에 로드 상단과 하단의 불감대를 확인합니다. 배선: 2선식 모델은 케이블 한 쌍으로 24 V 전원과 4–20 mA 신호를 PLC 아날로그 입력에 전달합니다. RS485 모델은 Modbus RTU로 레벨을 전송합니다. 스케일링은 일반 4–20 mA 신호와 같습니다. 4 mA를 빼고, 16으로 나눈 뒤, 범위를 곱합니다. 생산 라인에서 로드와 플랜지를 레이저 용접하고, 각 센서의 리턴 신호를 오실로스코프로 확인합니다. 이어서 테스트 벤치에서 측정값을 확인하고, 명판을 레이저 마킹합니다. 주문 전에 범위, 출력, 프로세스 연결, 플로트 재질, 온도를 지정합니다. SGM-LS10의 반복성은 ±0.005 mm입니다. SEGMENsensor 자기변형 레벨 트랜스미터. OEM 양산 공급. 데이터시트와 견적은 segmensensor.com에서.
자막 전문
자기변형 센서는 어떻게 비접촉으로 위치를 측정할까요? 스테인리스 로드 안에는 가는 웨이브가이드 와이어가 있습니다. 링 마그넷은 피스톤, 플로트 또는 캐리지와 함께 움직입니다. 먼저 전자부가 와이어를 따라 짧은 전류 펄스를 보냅니다. 이 펄스가 원형 자기장을 만듭니다. 이 자기장이 마그넷의 자기장과 만나는 지점에서 와이어가 비틀립니다. 이것이 비데만 효과입니다. 비틀림은 초속 약 2,800미터의 비틀림 파로 헤드까지 돌아오고, 타이머가 그 전파 시간을 측정합니다. 위치는 파동 속도 곱하기 시간입니다. 결과는 비접촉·무마모 절대 위치입니다. SEGMENsensor 자기변형 센서는 25–8000 mm 스트로크를 지원합니다. 자세한 내용은 segmensensor.com에서 확인하세요.
자막 전문

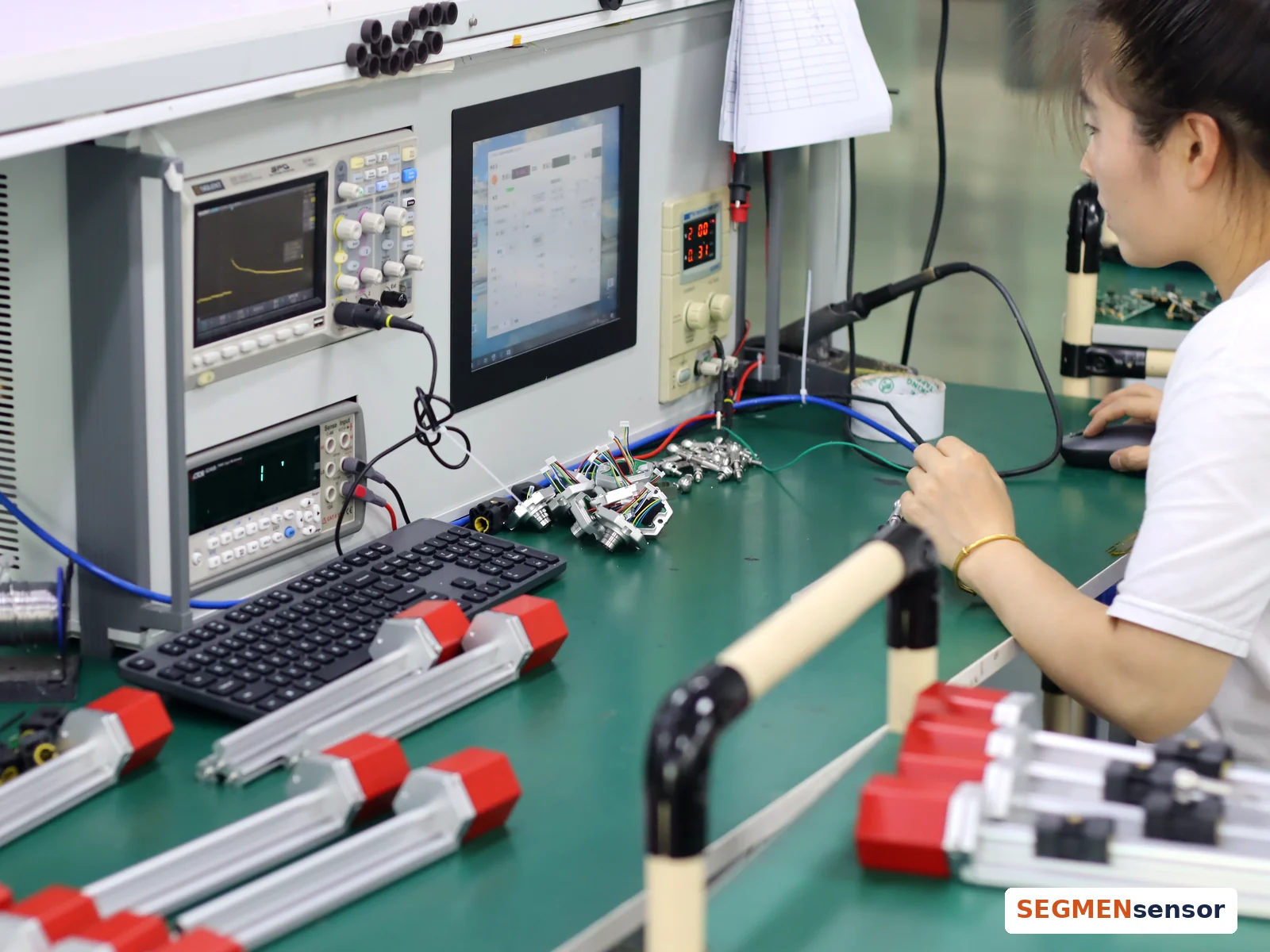

자기변형 변위센서: SEGMENsensor의 제조와 테스트 과정. 시작은 전자부입니다. 각 센서 보드를 수작업으로 납땜해 센서 헤드에 장착합니다. 헤드, 케이블, 커넥터를 하우징에 조립하고 열수축 튜브로 배선을 밀봉합니다. 로드와 플랜지는 회전 지그에서 레이저 용접으로 접합되며, 카메라로 각 용접선을 정렬합니다. 이어서 전자부를 번인 랙에서 가동합니다. 모든 센서를 테스트합니다. 오실로스코프로 리턴 신호를, 계측기로 출력을 확인합니다. 각 센서는 리니어 테스트 벤치에서 교정되며, 소프트웨어가 스트로크 전체의 측정값을 확인합니다. 마지막으로 명판에 모델명과 회사명을 레이저 마킹합니다. 스트로크 25–8000 mm · OEM 양산 공급 · 견적 요청은 segmensensor.com
