Welche Farbcodierung gilt für Näherungsschalter-Anschlussleitungen?

Die Norm IEC 60947-5-2 legt folgende Aderfarben für 3-Draht-DC-Näherungsschalter fest: Braun (BN) = +Vcc (Versorgungsspannung positiv, typisch +24 V DC), Blau (BU) = 0 V (Versorgungsspannung negativ / Masse), Schwarz (BK) = Ausgangssignal (Schaltausgang). Bei 4-Draht-Sensoren mit zwei Ausgängen (NO + NC): Schwarz (BK) = Ausgang 1, Weiß (WH) = Ausgang 2. Diese Farbcodierung gilt für SEGMENsensor und die meisten europäischen und asiatischen Hersteller.

NPN vs. PNP Näherungsschalter: Unterschied, Anschluss und Auswahl

Q: Was ist der Unterschied zwischen NPN und PNP Näherungsschaltern?

Ein NPN-Näherungsschalter hat einen Open-Collector-Ausgang, der das Ausgangssignal bei Schaltung nach GND (0 V) zieht – sogenannter Sink-Ausgang. Ein PNP-Näherungsschalter zieht das Signal bei Schaltung auf die Versorgungsspannung (+24 V) – Source-Ausgang. NPN ist Standard in Japan und Asien; PNP ist Standard in Europa und Nordamerika. Die meisten modernen SPS akzeptieren beide Typen, aber der Sensorausgang muss zum SPS-Eingangstyp passen: NPN-Sensor → NPN-Eingang (Sinking), PNP-Sensor → PNP-Eingang (Sourcing).

Q: Wie schließe ich einen 3-Draht NPN Näherungsschalter an?

Ein 3-Draht NPN Näherungsschalter hat drei Anschlüsse: Braun (BN) = +24 V DC, Blau (BU) = 0 V (Masse), Schwarz (BK) = Ausgangssignal. Braun an +24 V, Blau an 0 V anschließen. Den schwarzen Draht an den SPS-Eingangsanschluss führen. Den SPS-Eingang-Common-Anschluss mit +24 V verbinden (nicht mit 0 V – das ist der entscheidende Unterschied bei NPN/Sinking-Eingängen). Bei Erkennung eines Objekts zieht der schwarze Draht auf 0 V und schließt den Stromkreis durch den SPS-Eingang.

Q: Wie schließe ich einen 3-Draht PNP Näherungsschalter an?

Ein 3-Draht PNP Näherungsschalter: Braun (BN) = +24 V DC, Blau (BU) = 0 V, Schwarz (BK) = Ausgangssignal. Braun an +24 V, Blau an 0 V. Den schwarzen Draht an den SPS-Eingangsanschluss führen. Den SPS-Eingang-Common mit 0 V verbinden (für PNP/Sourcing-Eingänge). Bei Erkennung eines Objekts treibt der schwarze Draht auf +24 V, was der SPS-Eingang als HIGH-Signal erkennt.

Q: Was bedeutet NO und NC bei Näherungsschaltern?

NO (Normally Open / Schließer) bedeutet: der Ausgangskreis ist OFFEN (aus / 0 V bei NPN), wenn kein Objekt erkannt wird, und SCHLIESST (schaltet ein / +24 V bei PNP), wenn ein Objekt in den Schaltbereich eintritt. NC (Normally Closed / Öffner) ist das Gegenteil: der Ausgang ist EIN (leitend), wenn kein Objekt vorhanden ist, und schaltet AUS, wenn ein Objekt erkannt wird. NO wird am häufigsten für Objekterkennung und Zählanwendungen eingesetzt. NC wird für sicherheitsrelevante Anwendungen verwendet, bei denen ein Kabelbruch den Alarm auslösen soll (Fail-Safe).

Q: Kann ich einen PNP-Sensor an einem NPN-SPS-Eingang betreiben?

Nein – direkt nicht. Einen PNP-Sensor an einem NPN-SPS-Eingang anzuschließen führt zu fehlerhaftem Betrieb oder Beschädigung. Mögliche Lösungen: (1) PNP-zu-NPN-Konverterrelaismodul verwenden, (2) Sensor durch das korrekte Ausgangstyp ersetzen, (3) Sensor mit umschaltbarem NPN/PNP-Ausgang einsetzen (einige SEGMENsensor-Modelle bieten per DIP-Schalter umschaltbare Ausgänge). Im Zweifelsfall: Sensorausgang zum SPS-Eingangstyp anpassen.

Q: Wie weit kann ein Näherungsschalter-Kabel verlegt werden?

Standard 3-Draht DC Näherungsschalter können in normalen industriellen Umgebungen Kabellängen bis 200–300 m mit abgeschirmtem Kabel (Leiterquerschnitt ≥0,34 mm²) ohne nennenswerte Signalverschlechterung überbrücken. Bei längeren Strecken oder Störumgebungen (Nähe zu Frequenzumrichtern oder Motoren): geschirmtes Kabel mit einseitig geerdeter Abschirmung verwenden oder Signalverstärkerrelais nahe am Sensor installieren. Bei Kabellängen über 100 m den Spannungsabfall auf dem braunen Draht (+Vcc) prüfen – die Versorgungsspannung darf nicht unter die Mindestbetriebsspannung des Sensors fallen.

Q: Wie erkenne ich ob ein Näherungsschalter NPN oder PNP ist?

Prüfen Sie zuerst das Typenschild oder die Bestellnummer: NPN-Sensoren sind oft mit 'N', 'NPN' oder 'Sinking' gekennzeichnet; PNP-Sensoren mit 'P', 'PNP' oder 'Sourcing'. Ohne Typenschild: Speisespannung +24 V/0 V anlegen, Ausgangsader (schwarz) mit einem Multimeter gegen 0 V messen — bei aktiviertem Sensor: nahe 0 V = NPN, nahe +24 V = PNP. Alternativ Datenblatt beim Hersteller anfordern; SEGMENsensor stellt alle Anschlusspläne kostenlos auf der Ressourcen-Seite bereit.

Auf einen Blick

NPN = Sink-Ausgang (zieht Ausgang auf 0 V bei Schaltung) — Standard in Asien. PNP = Source-Ausgang (treibt Ausgang auf +24 V) — Standard in Europa. Der Sensorausgangstyp muss zum SPS-Eingangstyp passen. Farbcodierung nach IEC 60947-5-2 ↗: Braun (+24 V), Blau (0 V), Schwarz (Ausgang).

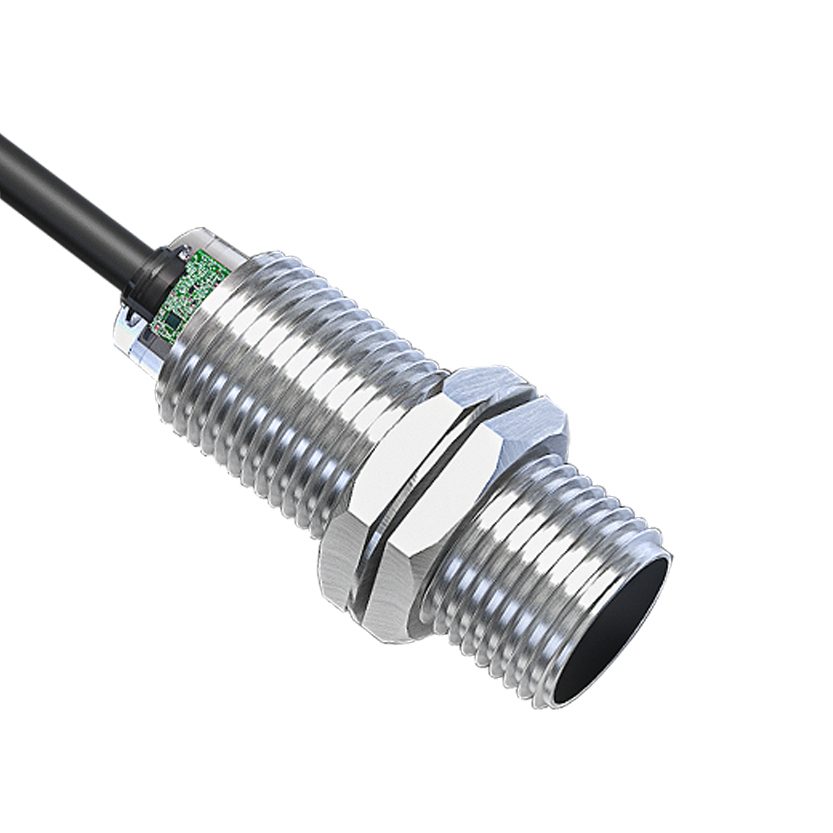

Grundprinzip: NPN und PNP erklärt

Beide Begriffe stammen aus der Transistortechnik. Im industriellen Kontext beschreiben sie, wohin der Ausgang bei Aktivierung schaltet:

NPN — Sink-Ausgang

Ausgang zieht auf 0 V (GND) bei Erkennung
Strom fließt vom SPS-Eingang in den Sensor
SPS-Common an +24 V anschließen
Standard: Japan, Asien, Osteuropa
Typische Bezeichnung: NPN, N, Sinking, DC(-)

PNP — Source-Ausgang

Ausgang treibt auf +24 V bei Erkennung
Strom fließt vom Sensor in den SPS-Eingang
SPS-Common an 0 V anschließen
Standard: Deutschland, Europa, Nordamerika
Typische Bezeichnung: PNP, P, Sourcing, DC(+)

⚠ Häufiger Fehler: NPN-Sensor an PNP-SPS-Eingang (oder umgekehrt) anschließen. Das Ergebnis: kein Signal oder Dauersignal — oft stundenlange Fehlersuche. Immer erst SPS-Eingangstyp prüfen, dann passenden Sensor bestellen.

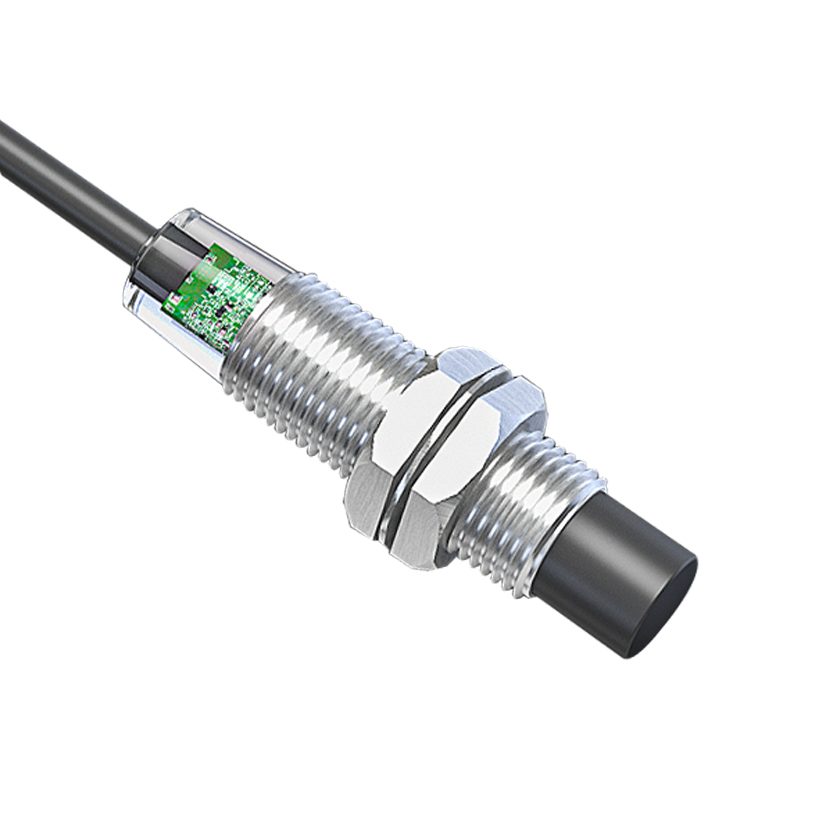

3-Draht-Anschluss Schritt für Schritt

Die meisten induktiven Näherungsschalter haben drei Adern gemäß IEC 60947-5-2 ↗:

Aderfarbe	Funktion	Anschluss
● Braun (BN)	+Vcc Versorgung	+24 V DC
● Blau (BU)	0 V Versorgung	0 V (Masse / GND)
● Schwarz (BK)	Schaltausgang	→ SPS-Eingangsanschluss

NPN 3-Draht Anschlussplan

NPN / Sinking — SPS-Common an +24 V

BN (+24V) ────────────────────── +24V Versorgung
BU (0V) ────────────────────── 0V / GND
BK (OUT) ──── SPS-Eingang ─────── (SPS-Common: +24V)

Schaltung aktiv: BK → 0V ▸ Strom: SPS → Sensor → GND

PNP 3-Draht Anschlussplan

PNP / Sourcing — SPS-Common an 0V

BN (+24V) ────────────────────── +24V Versorgung
BU (0V) ────────────────────── 0V / GND
BK (OUT) ──── SPS-Eingang ─────── (SPS-Common: 0V)

Schaltung aktiv: BK → +24V ▸ Strom: Sensor → SPS → GND

NO (Schließer) vs. NC (Öffner)

Ausgangsfunktion	Kein Objekt	Objekt erkannt	Typische Anwendung
NO (Normally Open / Schließer)	Ausgang AUS	Ausgang EIN	Objektzählung, Positionserkennung
NC (Normally Closed / Öffner)	Ausgang EIN	Ausgang AUS	Sicherheitskreise, Fail-Safe

NC-Sensoren sind sicherer für Schutzkreise: Kabelbruch → Signal fällt weg → Anlage stoppt sicher. NO-Sensoren erzeugen bei Kabelbruch dagegen kein Fehlersignal — kritisch bei Sicherheitsanwendungen beachten.

NPN vs. PNP: Schnellauswahl

Kriterium	NPN (Sink)	PNP (Source)
Ausgang aktiv	Zieht auf 0 V	Treibt auf +24 V
SPS-Common	+24 V	0 V (einfacher zu verdrahten)
Standard-Region	Asien, Japan	Europa, D-A-CH, Nordamerika
Kurzschlussfestigkeit	Besser (nach GND)	Mäßig (kurzer +24V)
SPS-Kompatibilität	Möglich	Standard für gängige Sinking-Eingänge (Source-Typ)
Umschaltbar (SEGMENsensor)	Ausgewählte Modelle: NPN/PNP per DIP-Schalter wählbar

Kabellänge und Störfestigkeit

Standard 3-Draht DC Näherungsschalter sind für Kabellängen bis 200–300 m mit abgeschirmtem Kabel (Leiterquerschnitt ≥ 0,34 mm²) geeignet. Empfehlungen:

Kabellänge und EMV

Abgeschirmtes Kabel verwenden, Schirm einseitig erden (am Schaltschrank)
Nicht parallel zu Motor- oder FU-Leitungen verlegen — Mindestabstand 30 cm
Bei >100 m: Spannungsabfall auf braunem Draht prüfen (min. Versorgungsspannung des Sensors einhalten)
Bei stark gestörten Umgebungen: Signalverstärkerrelais nahe am Sensor installieren
SEGMENsensor Näherungsschalter: Schutzklasse IP67 Standard, IP68/IP69K auf Anfrage

Typische Verdrahtungsfehler und Lösung

Fehler	Symptom	Lösung
NPN-Sensor an PNP-SPS-Eingang	Dauersignal oder kein Signal	Sensor gegen PNP-Typ tauschen oder Konverter einsetzen
SPS-Common falsch verdrahtet	Signal kehrt sich um (NO wirkt wie NC)	Common-Klemme prüfen: NPN → +24V, PNP → 0V
Kein Koppelgel / kein Abschirm-Anschluss	Sporadische Fehlschaltungen bei Motoren	Kabelabschirmung einseitig erden, Kabel neu verlegen
Falsches NO/NC	Logik umgekehrt in SPS	Bestellnummer prüfen, oder SPS-Programm invertieren
Spannungsabfall bei langer Leitung	Sensor fällt intermittierend aus	Leiterquerschnitt erhöhen oder lokale 24V-Versorgung

Häufige Fragen (FAQ)

Was ist der Unterschied zwischen NPN und PNP Näherungsschaltern?

NPN-Näherungsschalter (Sink-Ausgang) ziehen den Ausgang bei Erkennung auf 0 V. PNP-Näherungsschalter (Source-Ausgang) treiben den Ausgang auf +24 V. NPN ist Standard in Asien, PNP in Europa. Der Typ muss zum SPS-Eingangstyp passen.

Wie schließe ich einen 3-Draht NPN Näherungsschalter an?

Braun → +24 V, Blau → 0 V, Schwarz → SPS-Eingangsanschluss. SPS-Eingang-Common an +24 V anschließen (nicht 0 V). Bei Schaltung zieht der schwarze Draht auf 0 V.

Wie schließe ich einen 3-Draht PNP Näherungsschalter an?

Braun → +24 V, Blau → 0 V, Schwarz → SPS-Eingangsanschluss. SPS-Eingang-Common an 0 V anschließen. Bei Schaltung treibt der schwarze Draht auf +24 V.

Was bedeutet NO und NC bei Näherungsschaltern?

NO (Normally Open / Schließer): Ausgang AUS ohne Objekt, EIN bei Erkennung — für Zählung und Positionserkennung. NC (Normally Closed / Öffner): Ausgang EIN ohne Objekt, AUS bei Erkennung — für Sicherheitskreise (Fail-Safe bei Kabelbruch).

Kann ich einen PNP-Sensor an einem NPN-SPS-Eingang betreiben?

Nicht direkt. Mögliche Lösungen: (1) PNP-zu-NPN-Konverterrelaismodul, (2) Sensor gegen richtigen Typ tauschen, (3) Sensor mit per DIP-Schalter umschaltbarem NPN/PNP-Ausgang einsetzen.

Welche Farbcodierung gilt für Näherungsschalter-Leitungen?

IEC 60947-5-2: Braun (BN) = +24 V, Blau (BU) = 0 V, Schwarz (BK) = Schaltausgang. Bei 4-Draht: Schwarz = Ausgang 1 (NO), Weiß = Ausgang 2 (NC).

Wie weit kann ein Näherungsschalter-Kabel verlegt werden?

Bis 200–300 m mit abgeschirmtem Kabel (≥ 0,34 mm²) ohne nennenswerte Verschlechterung. Bei >100 m Spannungsabfall prüfen. Kabel nicht parallel zu Motor- oder FU-Leitungen verlegen.

Wie erkenne ich ob ein Näherungsschalter NPN oder PNP ist?

Typenschild oder Bestellnummer prüfen (NPN/N/Sinking vs. PNP/P/Sourcing). Ohne Aufschrift: +24V/0V anlegen, schwarzen Draht gegen 0V messen — bei aktiviertem Sensor: ~0V = NPN, ~24V = PNP. Datenblatt beim Hersteller anfragen.
