مستشعر اقتراب حثي M18 بمخرج PNP وNPN — مصنع OEM في الصين
مستشعر اقتراب حثي أسطواني M18 لكشف المعادن دون تلامس في الأتمتة والروبوتات وآلات التشغيل، وفي آلات النواقل والمكابس الهيدروليكية لدى مصنّعي المعدات. مدى الكشف 8 mm للنوع المحجوب / 12 mm لغير المحجوب. مخرج NPN أو PNP، NO/NC، بجهد 10–30V DC. حماية IP67، وشهادتا CE وRoHS. توفّر SEGMENsensor توريد OEM بكميات: العينات خلال 5–7 أيام، والإنتاج خلال 3–5 أسابيع.
ظروف التشغيل القاسية: للضغط العالي أو الحرارة أو اللحام أو المخرج التناظري، راجع مستشعرات الاقتراب للبيئات الخاصة.
حقائق أساسية
مستشعر الاقتراب الحثي M18 من SEGMENsensor هو مستشعر بجسم ملولب قطره 18 mm يكشف الأهداف المعدنية دون تلامس ويبدّل مخرج NPN أو PNP. يكشف الفولاذ الطري على مسافة 8 mm في النوع المحجوب أو 12 mm في غير المحجوب، ويعمل بجهد 10–30 V DC، ويناسب حوامل M18 القياسية على النواقل والروبوتات وآلات التشغيل.
- مدى الكشف 8 mm محجوب أو 12 mm غير محجوب على الفولاذ الطري Fe360.
- المخارج NPN-NO أو NPN-NC أو PNP-NO أو PNP-NC، بتيار مخرج أقصى 200 mA.
- الحماية IP67 قياسياً، وIP68 عند الطلب.
- نطاق الحرارة القياسي من -25 إلى +70 °C، أو من -40 إلى +85 °C لنسخة HT.
- تبدأ عينات التأهيل من قطعة واحدة، وتُشحن العينات خلال 5–7 أيام، ويستغرق الإنتاج 3–5 أسابيع.
ما هو مستشعر الاقتراب الحثي M18؟
مستشعر الاقتراب الحثي M18 هو مستشعر أسطواني لكشف المعادن دون تلامس بقطر 18 mm. يولّد مجالاً كهرومغناطيسياً؛ وعندما يدخل هدف معدني حديدي أو غير حديدي منطقة الاستشعار، تُخمد التيارات الدوامية دائرة المذبذب فتقدح مخرج تبديل NPN أو PNP. يُعد M18 المقاس الأكثر استخداماً في الأتمتة الصناعية — متوافقاً مع حوامل التركيب القياسية 18 mm في أنظمة النواقل وأطراف الروبوتات وآلات التشغيل CNC. تتوفر سلسلة SE2-M18 من SEGMENsensor بمخارج NPN/PNP، NO/NC، محجوبة (8 mm) أو غير محجوبة (12 mm)، بجسم من سبيكة الزنك أو النحاس الأصفر أو الفولاذ المقاوم للصدأ 316L. شهادتا CE وRoHS، وحماية IP67 قياسية. برامج OEM، وعينات بدءاً من قطعة واحدة، والعينات خلال 5–7 أيام والإنتاج خلال 3–5 أسابيع من مصنعنا في شنتشن.
مواصفات مستشعر الاقتراب M18
المواصفات الكاملة لسلسلة SE2-M18. جميع أنواع المخارج (NPN-NO / NPN-NC / PNP-NO / PNP-NC) متاحة بدءاً من قطعة واحدة. النسخ بعيدة المدى وعالية الحرارة والمقاومة للحام متاحة عند الطلب.
| المعامل | القيمة |
|---|---|
| قطر الجسم | M18 (أسطواني 18 mm) |
| مدى الكشف (Sn) | 8 mm محجوب / 12 mm غير محجوب (على الفولاذ الطري Fe360) |
| نوع المخرج | NPN-NO / NPN-NC / PNP-NO / PNP-NC (يُحدد عند الطلب) |
| جهد التغذية | 10–30V DC |
| تيار المخرج | 200 mA كحد أقصى |
| تردد التبديل | 1,500 Hz |
| درجة الحماية IP | IP67 قياسي (IP68 عند الطلب) |
| مادة الجسم | سبيكة الزنك / النحاس الأصفر / الفولاذ المقاوم للصدأ 316L (يُحدد) |
| طول الكابل | 2 m قياسي (مخصص حتى 10 m) |
| الموصل | M12×1 (4 أطراف) أو أسلاك مكشوفة (يُحدد) |
| الشهادات | CE (توجيه EMC 2014/30/EU)، RoHS 3 (2011/65/EU بصيغته المعدلة بـ (EU) 2015/863) |
| حرارة التشغيل | -25°C to +70°C standard; -40°C to +85°C (HT variant); سلسلة SGI-HT حتى +120 °C / +150 °C |
| اللولب | M18×1 |
| التكرارية | ≤ 5% Sn |
| هبوط الجهد (حالة التشغيل ON) | ≤ 2.5V |
| معيار EMC | EN 60947-5-2 |
| العينات | من قطعة واحدة للتأهيل؛ الكميات حسب المشروع |
| مدة التوريد | 3–5 أسابيع (إنتاج قياسي)؛ عينات 1–5 قطع خلال 5–7 أيام؛ OEM المخصص يُؤكد عند الطلب |
تنزيل نشرة بيانات مستشعر الاقتراب الحثي (PDF)
نشرة بيانات من صفحة واحدة تتضمن جميع النطاقات وفئات الدقة وخيارات المخرج وجهد التغذية والتوصيلات والمواد وحدود الحرارة ودرجة الحماية IP والأبعاد ورمز الطلب. دون تسجيل.
أي مقاس لمستشعر الاقتراب الحثي تحتاج؟ اختر حسب مقاس اللولب وطريقة التركيب والمخرج
سلسلة SGI-GP القياسية، 10–30 V DC، IP67، كابل 2 m. مسافات الكشف مقاسة على الفولاذ الطري Fe360. يمكن غرس المستشعرات المدمجة (المحجوبة) في المعدن؛ أما غير المدمجة (غير المحجوبة) فمداها أبعد لكنها تحتاج منطقة خالية من المعدن حول وجه الاستشعار. لأطوال كابل أخرى وموصلات M12 وIP68 ومسافات غير قياسية: راجع نشرة البيانات أو أرسل متطلباتك.
| اللولب | التركيب | مدى الكشف (Sn) | رقم قطعة NPN (NO) | رقم قطعة PNP (NO) | التلامس | عرض السعر |
|---|---|---|---|---|---|---|
| M8 | مدمج (محجوب) | 1 mm | SGI-GP08S-010NA-C2 | SGI-GP08S-010PA-C2 | NO / NC | طلب عرض سعر |
| M8 | غير مدمج (غير محجوب) | 2 mm | SGI-GP08U-020NA-C2 | SGI-GP08U-020PA-C2 | NO / NC | طلب عرض سعر |
| M12 | مدمج (محجوب) | 4 mm | SGI-GP12S-040NA-C2 | SGI-GP12S-040PA-C2 | NO / NC | طلب عرض سعر |
| M12 | غير مدمج (غير محجوب) | 8 mm | SGI-GP12U-080NA-C2 | SGI-GP12U-080PA-C2 | NO / NC | طلب عرض سعر |
| M18 | مدمج (محجوب) | 8 mm | SGI-GP18S-080NA-C2 | SGI-GP18S-080PA-C2 | NO / NC | طلب عرض سعر |
| M18 | غير مدمج (غير محجوب) | 12 mm | SGI-GP18U-120NA-C2 | SGI-GP18U-120PA-C2 | NO / NC | طلب عرض سعر |
| M30 | مدمج (محجوب) | 15 mm | SGI-GP30S-150NA-C2 | SGI-GP30S-150PA-C2 | NO / NC | طلب عرض سعر |
| M30 | غير مدمج (غير محجوب) | 25 mm | SGI-GP30U-250NA-C2 | SGI-GP30U-250PA-C2 | NO / NC | طلب عرض سعر |
استبدل حرف التلامس A (مفتوح عادةً) بالحرف B للنوع المغلق عادةً. تتبع أرقام القطع نظام SGI-GP من SEGMENsensor: السلسلة، واللولب، وطريقة التركيب، والمسافة بوحدة 0.1 mm، والمخرج، والتلامس، والتوصيل. للضغط أو الحرارة أو اللحام أو المخرج التناظري راجع صفحة مستشعرات الاقتراب؛ وللتركيب الغائر راجع المستشعرات الحثية المدمجة. توريد OEM بكميات · العينات خلال 5–7 أيام · الرد خلال 24 ساعة.
مستشعر الاقتراب M18: NPN أم PNP — أي مخرج تختار؟
اختر NPN لبطاقات مدخل PLC من نوع Sink، وPNP لبطاقات المدخل من نوع Source. توفر SEGMENsensor تركيبات المخرج الأربع جميعها دون تغيير في العدد والقوالب.
يتحول المخرج إلى 0V
- شائع في الأتمتة الصناعية في آسيا والصين
- يسحب طرف المخرج التيار إلى GND عند كشف الهدف
- متوافق مع بطاقات مدخل PLC من نوع Sink (الشائعة في وحدات PLC الآسيوية)
- ثلاثة أسلاك: بني (+V)، أزرق (0V)، أسود (المخرج)
- متاح بنوع NPN-NO (المخرج LOW = تم الكشف) أو NPN-NC
يتحول المخرج إلى +V
- شائع في وحدات التحكم الأوروبية
- يُصدر طرف المخرج التيار إلى الحمل عند كشف الهدف
- متوافق مع بطاقات مدخل PLC من نوع Source
- ثلاثة أسلاك: بني (+V)، أزرق (0V)، أسود (المخرج)
- متاح بنوع PNP-NO (المخرج HIGH = تم الكشف) أو PNP-NC
توصيل مبسّط
- يُوصَّل على التوالي في دائرة الحمل مثل المفتاح
- مناسب لاستبدال مفاتيح الحد الميكانيكية القديمة
- يعمل على 20–250V AC/DC — دون مصدر تغذية منفصل
- الجهد المتبقي ≤ 3V؛ تيار التسرب ≤ 1.7 mA
- مثالي لتحديث تركيبات آلات التشغيل القديمة
مرجع سريع لتوصيل M18 ثلاثي الأسلاك NPN / PNP
NPN-NO — تيار مستمر ثلاثي الأسلاك (الأكثر شيوعاً في آسيا)
- بني — تغذية +V (الموجب 10–30V DC)
- أزرق — 0V / GND (السالب / المشترك)
- أسود — المخرج ← مدخل PLC الرقمي (يسحب إلى 0V عند وجود الهدف)
PNP-NO — تيار مستمر ثلاثي الأسلاك (شائع في أوروبا)
- بني — تغذية +V (الموجب 10–30V DC)
- أزرق — 0V / GND (السالب / المشترك)
- أسود — المخرج ← مدخل PLC الرقمي (يُصدر +V عند وجود الهدف)

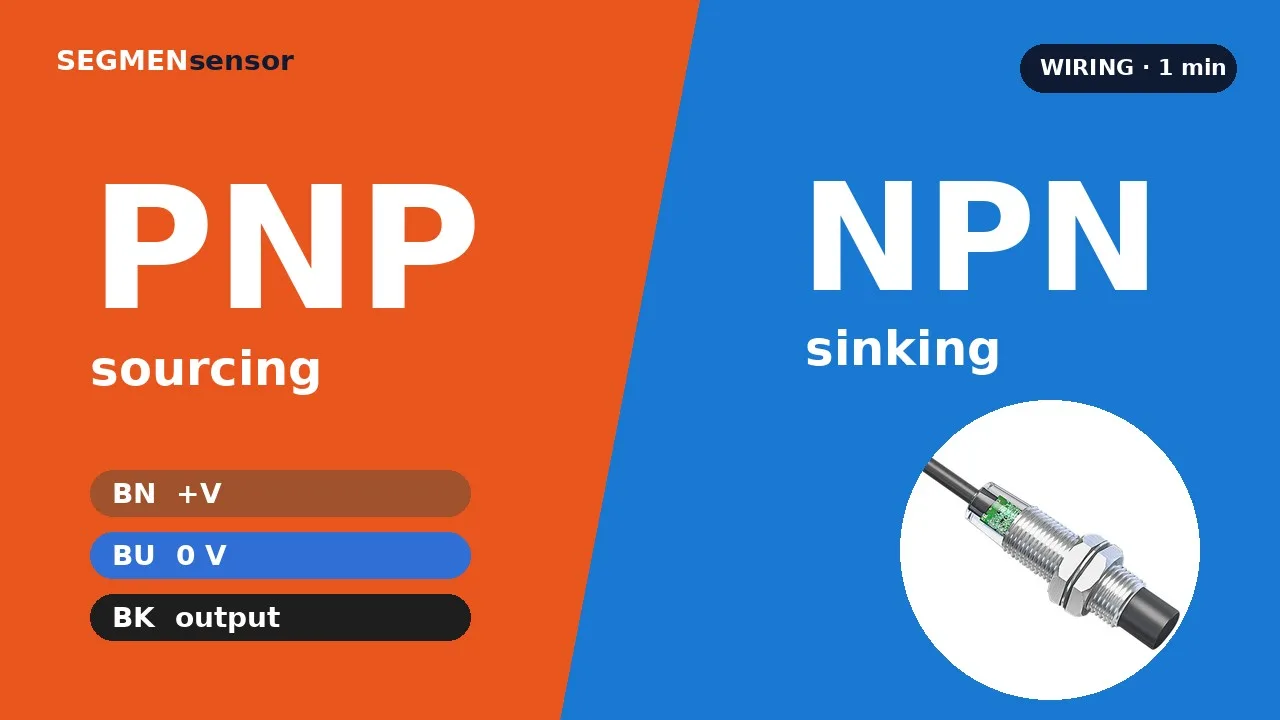

شاهد: كيف يعمل مستشعر الاقتراب الحثي وكيف يُوصَّل NPN وPNP
النص الكامل
كيف يكشف المستشعر الحثي المعادن دون تلامس؟ داخل المستشعر، يغذّي مذبذب ملفاً ملفوفاً على قلب من الفريت، فيولّد مجالاً مغناطيسياً عالي التردد أمام وجه الاستشعار. عندما يدخل هدف معدني المجال، تتولد فيه تيارات دوامية تستهلك طاقة من المجال، فتنخفض سعة التذبذب. عندما تنخفض السعة دون حد العتبة، تبدّل دائرة القدح المخرج، ويضيء مؤشر LED. يعتمد مدى الكشف Sn على حجم المستشعر ومادة الهدف، ويعطي الفولاذ الطري مدى الكشف الاسمي كاملاً. مستشعرات SEGMENsensor الحثية: M8–M30، Sn 1–25 mm. تعرّف على المزيد في segmensensor.com.
النص الكامل
NPN أم PNP: أي مستشعر تحتاج؟ للمستشعر ثلاثي الأسلاك بتيار مستمر سلك بني لـ +V، وسلك أزرق لـ 0 V، وسلك أسود للمخرج. مستشعر PNP يُصدر التيار (Source). عند كشف الهدف يتحول المخرج إلى +24 V، ويمر التيار عبر الحمل إلى 0 V. مستشعر NPN يسحب التيار (Sink). عند كشف الهدف يتحول المخرج إلى 0 V، ويكون الحمل بين +24 V والمخرج. لذا اختر المستشعر وفق مدخل PLC: مستشعر PNP للمداخل من نوع Sink، ومستشعر NPN للمداخل من نوع Source. مستشعرات الاقتراب من SEGMENsensor: NPN أو PNP، NO أو NC. تعرّف على المزيد في segmensensor.com.
