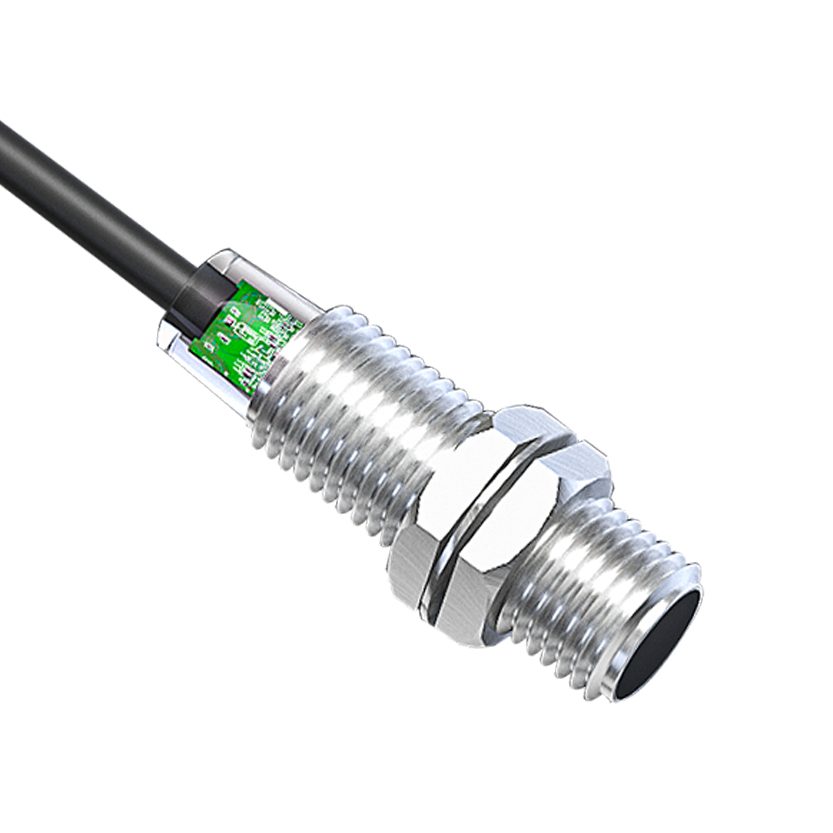

SEGMENsensor induktive Näherungsschalter bündig (geschirmt) lassen sich bündig mit der Metalloberfläche oder versenkt in einer Metallhalterung einbauen — ohne Beeinflussung durch umgebendes Metall. Der Ferrit-Schirmring konzentriert das elektromagnetische Schaltfeld ausschließlich auf die Stirnfläche und ermöglicht so den echten versenkten Einbau in Maschinenrahmen, Vorrichtungen und Förderbänder. Größen M8, M12, M18, M30. NPN oder PNP, Schließer/Öffner. IP67 Standard. CE- und RoHS-zertifiziert. OEM aus Shenzhen seit 2019, OEM-Serienlieferung.
Bündig einbaubarEinbau in MetallpaneelIP67OEM-Serienlieferung
Das Wichtigste in Kürze
Ein bündig einbaubarer induktiver Näherungsschalter von SEGMENsensor besitzt einen Ferrit-Schirmring, der das Schaltfeld auf die Stirnfläche konzentriert. Dadurch lässt er sich bündig mit einer Metalloberfläche oder versenkt in Maschinenrahmen, Vorrichtungen und Förderbändern montieren, ohne dass umgebendes Metall schaltet – bei etwas kürzerem Schaltabstand als ungeschirmte Typen.
Baugrößen M8, M12, M18 und M30.
Standard-Schaltabstände bündig auf Baustahl: M8 1 mm, M12 4 mm, M18 8 mm, M30 15 mm.
Ausgang NPN oder PNP, Schließer oder Öffner; Versorgung 10–30 V DC.
Was ist ein induktiver Näherungsschalter bündig einbaubar?
Ein bündig einbaubarer (auch geschirmter oder versenkbarer) induktiver Näherungsschalter besitzt einen Ferritring, der die Schaltspule umschließt. Diese Schirmung konzentriert das elektromagnetische Feld ausschließlich auf die Stirnfläche des Schalters und verhindert seitliche Beeinflussung durch Metallhalterungen, Rahmen oder Maschinenbetten. Der Schalter kann mit seiner Spitze bündig mit der Oberfläche eines Metallpaneels oder darunter versenkt montiert werden — anders als nicht bündig einbaubare (ungeschirmte) Schalter, die eine metallfreie Zone rund um das Gehäuse benötigen. Bündige Schalter erkaufen einen geringfügig kürzeren Schaltabstand (Sn) — etwa 60 % des ungeschirmten Abstands — gegen die Möglichkeit, tief in Metall-Maschinenstrukturen eingebaut zu werden.
Vom kompakten M12 bis zum M30 mit großem Schaltabstand — alle geschirmt (bündig einbaubar) und OEM-konfigurierbar mit Kabel, Ausgang und Gehäusematerial nach Wunsch.
Kompaktbauform
M12 – Bündiger Näherungsschalter
Geschirmter M12-Schalter zum bündigen Einbau in Metallvorrichtungen, Hydraulik-Ventilblöcke und beengte Maschinenrahmen. Edelstahl- oder Messinggehäuse, M12-Stecker oder Kabel.
Der M18-Standard zum bündigen Einbau in Werkzeugmaschinen-Vorrichtungen, Förderbettbleche und Schweißzellen. 8 mm Schaltabstand geschirmt, Keramik-Stirnfläche für Schweißumgebung optional.

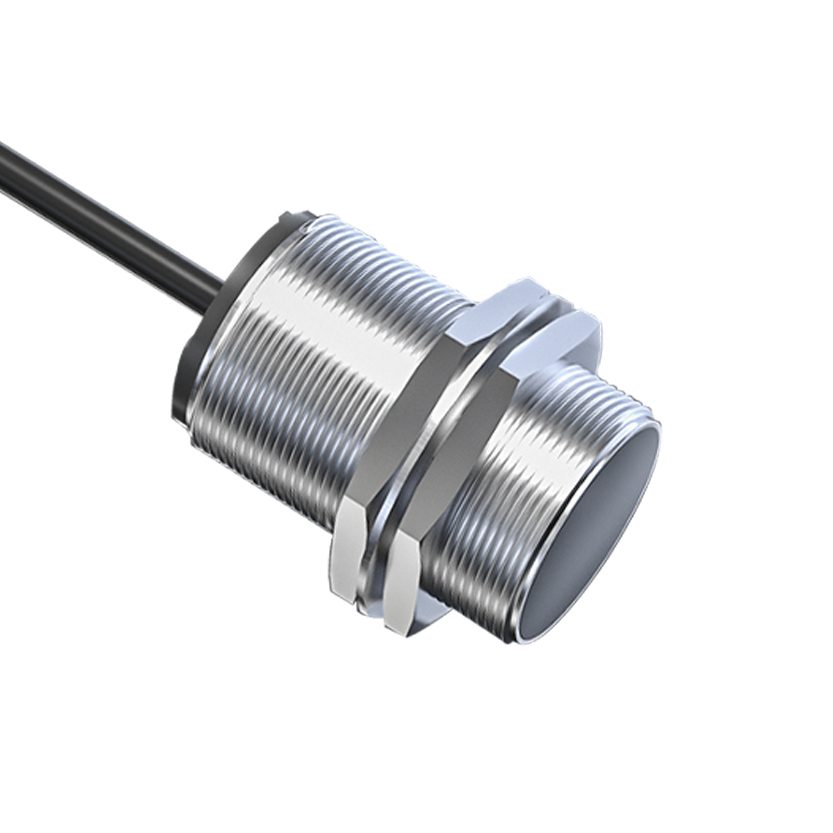

Geschirmter M30-Schalter mit 15 mm Schaltabstand zum bündigen Einbau in schwere Maschinengestelle, CNC-Palettenwechsler und Spritzgusswerkzeuge aus Stahl. Edelstahlgehäuse 316L verfügbar.
Alle geschirmten (bündig einbaubaren) Standardkonfigurationen. NPN oder PNP, Schließer oder Öffner bei Bestellung festgelegt. IP68 und Keramik-Stirnfläche auf Anfrage.
1–5 Stück zur Qualifizierung (5–7 Arbeitstage); MOQ mit dem Angebot bestätigt
Lieferzeit
Laut Angebot (Serienfertigung)
Zertifizierungen
CE, RoHS
Angebot & Bestellung — transparent für Einkäufer
Keine Listenpreise — jedes Angebot richtet sich nach Ihrer Anforderung (Messbereich, Ausgang, Werkstoffe, Zertifizierung, Menge). Direkthersteller ohne Zwischenhändler. Qualifizierungsmuster sind mit 1–5 Stück erhältlich; die Serienfertigung planen wir nach Ihrem Jahresbedarf. Verbindliches Angebot innerhalb von 24 Stunden an Werktagen. Angebote verstehen sich FOB China; internationale Fracht sowie Einfuhrzölle und -steuern sind nicht enthalten. Induktiven Näherungsschalter bündig günstig direkt vom Hersteller in China kaufen.
Muster
Laut Angebot
Serie
Laut Angebot
Private Label
Angebot nach Anforderung
Einbauanleitung
Bündig vs. halbbündig vs. nicht bündig einbaubar – die richtige Wahl
Wählen Sie die passende Einbauart zu Ihrer Montagestruktur. Für jeden Einbau in Metallpaneele sind geschirmte Schalter erforderlich.
🔩
Vollbündig Versenkt im Metallpaneel
Stirnfläche des Schalters liegt eben mit der Metalloberfläche
Üblich in Werkzeugmaschinentischen und Vorrichtungs-Positionierbohrungen
Eingesetzt in AGV-Führungsschienen und CNC-Palettenwechsler-Aufnahmen
Einbau: Schalter in M8/M12/M18/M30-Gewindebohrung eindrehen, bis die Fläche bündig ist
→ Nur geschirmten (bündig einbaubaren) Schalter verwenden
⚙️
Halbbündig Steht 1–3 mm aus dem Paneel
Schalterspitze steht 1–3 mm über die Metalloberfläche hinaus
Etwas kürzerer Schaltabstand als die nicht bündige Variante
Geeignet für Seitenflächenmontage am Metallrahmen mit mechanischem Schutz
Geschirmter Schalter erforderlich — keine metallfreie Zone um das Gehäuse
→ Geschirmter Schalter (bündiger Typ) bevorzugt
🏗️
Nicht bündig Kunststoff- oder Nichtmetallhalterung
Ungeschirmter Schalter — maximaler Schaltabstand
Erfordert metallfreie Zone gleich dem Sensordurchmesser um das Gehäuse
Ideal für Kunststoffhalterungen, Gummipads, Nichtmetalloberflächen
Nicht in Metallpaneele einbauen — verursacht Fehlschaltungen
Unsicher, ob bündig oder nicht bündig für Ihre Maschinenkonstruktion?
Senden Sie uns Ihre CAD-Zeichnung oder beschreiben Sie Material und Dicke Ihres Montagepaneels — unsere Ingenieure spezifizieren das passende geschirmte Schaltermodell innerhalb von 24 Stunden.
8 Industrieanwendungen für bündige induktive Näherungsschalter
Geschirmte Näherungsschalter sind die Standardlösung überall dort, wo Schalter ohne Überstand und Fehlschaltrisiko in Metall-Maschinenstrukturen eingebaut werden müssen.
🔧
Werkzeugmaschinen-Vorrichtungen
Werkstückerkennung in Metall-Spannbacken — bündiger Einbau verhindert Spanschäden und erlaubt tiefe Versenkung in Stahlvorrichtungen.
📦
Förderbett-Erkennung
Metallteilerkennung durch das Förderbett-Blech — Schalter bündig in der Edelstahlwanne eingebaut, ohne Überstand für vorbeilaufende Werkstücke.
🤖
AGV- / AMR-Führungsschienen
Bündig in Aluminium-Führungsschienen für zuverlässige Fahrzeugpositionierung — flaches Profil verhindert mechanische Kollision mit dem AGV-Chassis.
⚡
Roboter-Schweißzellen
Bündiger Einbau in Stahl-Schweißvorrichtungen zur Werkstückbestätigung — Keramik-Stirnflächen-Variante für Beständigkeit gegen Schweißspritzer beim Punktschweißen.
🏭
Spritzgusswerkzeug-Trennung
Trennebenenerkennung im Werkzeugstahl — erfordert echten bündig einbaubaren Schalter, da nicht bündige Varianten in Stahl-Werkzeugrahmen nicht einsetzbar sind.
⚙️
CNC-Palettenwechsler
Palettenpositionserkennung in versenkten Stahlaufnahmen auf Bearbeitungszentrum-Tischen — bündige M18-Schalter in Sacklochbohrungen bestätigen den Palettensitz.
💧
Hydraulik-Ventilblöcke
Verteilerintegrierte Kolbenpositionserkennung in Hydraulik-Ventilkörpern — M8- oder M12-geschirmte Schalter versenkt in den Verteilerbohrungen.
🔬
Halbleiter-FOUP
Wafer-Trägererkennung in Edelstahl-Anlagenrahmen — M8 316L Edelstahl-Bündigschalter mit ausgasungsarmem PTFE-Kabel für Reinraumeignung.
Tritt das Ziel in den Schaltbereich ein, zieht der Ausgang auf LOW (0V). Die SPS erkennt Logik-LOW = Ziel vorhanden. Am häufigsten in SPS-Installationen in Asien/China.
Tritt das Ziel in den Schaltbereich ein, zieht der Ausgang auf HIGH (+V). Die SPS erkennt Logik-HIGH = Ziel vorhanden. Standard in europäischen SPS-Systemen.
03
M12-Steckerbelegung
Genormter A-codierter M12×1 4-polig nach IEC/EN 60947-5-2:
Passende M12-Kabelstecker und Einbaubuchsen aus demselben Katalog verfügbar.
Bündig vs. nicht bündig
Bündig (geschirmt) vs. nicht bündig (ungeschirmt) – technischer Vergleich
Wählen Sie den richtigen Typ nach Material Ihres Montagepaneels und benötigtem Schaltabstand.
Parameter
Bündig einbaubar (geschirmt)
Nicht bündig einbaubar (ungeschirmt)
Einbau in Metallpaneel
Ja — keine metallfreie Zone nötig
Nein — metallfreie Zone um Gehäuse erforderlich
Schaltabstand (M18)
8 mm (Sn, Baustahl)
12 mm (Sn, Baustahl)
Ferrit-Schirmring
Ja — Feld auf Stirnfläche begrenzt
Nein — radiales Feld aus dem Gehäuse
Einbau in Stahlrahmen
Voll unterstützt
Fehlschaltungen — nicht geeignet
Montage an Kunststoffhalterung
Funktioniert (kürzerer Schaltabstand)
Bevorzugt (maximaler Schaltabstand)
Schweißzelleneinsatz (Keramik)
Unterstützt — bündige Keramikvariante
In Schweißzellen seltener
Muster von SEGMENsensor
1–5 Stück zur Qualifizierung (5–7 Arbeitstage); MOQ mit dem Angebot bestätigt
1–5 Stück, 5–7 Arbeitstage
ISO 9001:2015
Qualitätsmanagement zertifiziert
CE-zertifiziert
EU-Konformitätserklärung
RoHS-konform
Keine verbotenen Stoffe
Seit 2019
20+ Jahre Engineering-Erfahrung
30+ Länder
200+ aktive OEM-Kunden
OEM-Fertigung
Bündiger Näherungsschalter OEM-Hersteller – direkt ab Werk seit 2019
SEGMENsensor ist eine Direktfabrik — kein Handelsunternehmen. Unser Werk in Shenzhen fertigt seit 2019 induktive Näherungsschalter, mit eigener Entwicklung für geschirmte (bündig einbaubare) und ungeschirmte Bauformen. Wir beliefern OEM-Maschinenbauer im Sondermaschinenbau, in der Automatisierung, im Werkzeugmaschinenbau und in der Halbleiterfertigung in über 30 Ländern.
Kundenlogo auf dem Gehäuse, Sonderkabel, individuelles Etikett. Private-Label-Datenblatt und Box werden mengenabhängig kalkuliert.
CE- / RoHS-Dokumentation
Vollständige CE-Konformitätserklärung und RoHS-Zertifikat bei jeder Bestellung — auch für OEM-Private-Label-Projekte.
Lieferzeit
Lieferzeit der Serienfertigung laut Angebot, auch für kundenspezifische Gehäuse oder Ausgänge.
Video: So funktioniert ein induktiver Näherungsschalter
So funktioniert ein induktiver NäherungsschalterEinminütige Animation: Oszillator und Spule, Wirbelströme im metallischen Target, der Abfall der Schwingungsamplitude, der den Ausgang schaltet, und wovon der Schaltabstand Sn abhängt.
Wie erkennt ein induktiver Sensor Metall berührungslos? Im Sensor speist ein Oszillator eine Spule auf einem Ferritkern. Sie erzeugt vor der Sensorfläche ein hochfrequentes Magnetfeld. Tritt ein Metallobjekt in das Feld ein, werden im Metall Wirbelströme induziert. Sie entziehen dem Feld Energie, und die Schwingungsamplitude sinkt. Fällt die Amplitude unter die Schaltschwelle, schaltet die Triggerstufe den Ausgang, und die LED leuchtet. Der Schaltabstand Sn hängt von der Baugröße und vom Targetmaterial ab. Baustahl ergibt den vollen Nennschaltabstand. Induktive Sensoren von SEGMENsensor: M8 bis M30, Sn 1–25 mm. Mehr auf segmensensor.com.
FAQ
Induktiver Näherungsschalter bündig – häufig gestellte Fragen
Technische und Beschaffungsfragen, beantwortet von den Applikationsingenieuren von SEGMENsensor.
Was ist der Unterschied zwischen bündig und nicht bündig einbaubaren induktiven Näherungsschaltern?
Bündig einbaubare (geschirmte) Näherungsschalter besitzen einen Ferritring, der das Schaltfeld auf die Stirnfläche konzentriert und so den Einbau in Metallpaneele ohne seitliche Beeinflussung erlaubt. Der Schaltabstand ist kürzer: M18 bündig = 8 mm (statt 16 mm nicht geschirmt). Nicht bündig einbaubare (ungeschirmte) Schalter strahlen das Feld radial vom Gehäuse ab, was einen größeren Schaltabstand ergibt, aber eine metallfreie Zone (üblicherweise gleich dem Sensordurchmesser) um das Gehäuse erfordert, um Fehlschaltungen durch die Befestigung zu vermeiden. Bündig einbauen bei Einbau in Metallstrukturen, nicht bündig bei Kunststoffhalterungen, wenn maximaler Schaltabstand benötigt wird.
Wie stark reduziert sich der Schaltabstand bündiger Schalter bei Nichteisenmetallen?
Der Nennschaltabstand (Sn) gilt für Baustahl (Fe360). Für andere Metalle wird Sn mit dem Korrekturfaktor multipliziert: Aluminium: 0,35–0,45; Messing: 0,35–0,45; Kupfer: 0,25–0,35; Edelstahl 304: 0,60–0,75; Edelstahl 316L: 0,55–0,70. Beispiel: M18 bündiger Schalter, Sn=8 mm, Aluminiumziel → tatsächlicher Schaltabstand ≈ 3–3,6 mm. Für die zuverlässige Erkennung von Nichteisenzielen die ungeschirmte Version zur Maximierung des Schaltabstands verwenden oder mit dem tatsächlichen Zielmaterial testen, bevor die Montagekonstruktion festgelegt wird.
Können bündige induktive Näherungsschalter in Edelstahlpaneele eingebaut werden?
Ja — das ist einer der Hauptvorteile geschirmter (bündig einbaubarer) Schalter. Edelstahl hat eine geringere magnetische Permeabilität als Baustahl, was den Schirmeffekt leicht verringert, doch geschirmte Schalter sind weiterhin in Edelstahlpaneele einbaubar. Der Schaltabstand auf ein Edelstahlziel aus einem Edelstahlpaneel heraus beträgt etwa 50–60 % des Nennschaltabstands Sn. Für Edelstahlgehäuse-Schalter in Edelstahlpaneelen mit Edelstahlzielen (häufig in Lebensmittel/Pharma) die komplette 316L-Version verwenden und den Schaltabstand bei der Vorrichtungskonstruktion prüfen. Die SEGMENsensor-Technik berät zu spezifischen Kombinationen aus Schalter, Ziel und Paneel.
Was ist ein schweißfester bündiger Näherungsschalter?
Schweißfeste bündige Näherungsschalter sind geschirmte induktive Schalter mit einer Keramik-Stirnfläche (Al₂O₃), die Schweißspritzeranhaftung widersteht und den elektromagnetischen Impulsen von MIG-, WIG- und Widerstandspunktschweißen standhält. Standard-Kunststoff-Stirnflächen (PBT) verschleißen in Schweißspritzerumgebungen schnell — Spritzer haften an und blockieren schließlich die Schaltfläche. Die Keramikfläche lässt Spritzer abperlen, und die interne Elektronik filtert die Schweißstromimpulse. Die bündige Version schweißfester Schalter wird bei der Positionserkennung von Widerstands-Punktschweißzangen und bei der Werkstückerkennung in Transfervorrichtungen der Automobil-Karosseriepresse eingesetzt.
Welche M12-Steckerbelegung sollte ich für bündige Näherungsschalter verwenden?
SEGMENsensor verwendet die genormte M12×1 4-polige A-codierte Steckerbelegung nach IEC/EN 60947-5-2: Pin 1 = Braun (+Vs, 10–30 V DC Pluspol); Pin 2 = Weiß (zweiter Ausgang oder Schirm, falls vorhanden); Pin 3 = Blau (0V, Minus/Masse); Pin 4 = Schwarz (Schaltausgang). Für 3-Draht NPN-Schließer: Pins 1, 3, 4 anschließen — Pin 4 schaltet bei Zielerkennung auf 0V. Für 3-Draht PNP-Schließer: Pins 1, 3, 4 anschließen — Pin 4 schaltet bei Zielerkennung auf +Vs. Passende M12-Kabelstecker und Einbaubuchsen aus demselben Katalog verfügbar.
Gibt es einen Mindestmontageabstand zwischen zwei bündigen Näherungsschaltern?
Ja. Zwei baugleiche bündige Schalter, die nebeneinander montiert werden, können sich gegenseitig beeinflussen (Mitschwingen) und falsche oder instabile Ausgänge verursachen. Mindestabstand Mitte zu Mitte: 2× Sensordurchmesser bei frequenzgleichen Schaltern (z. B. zwei M18-Schalter: mindestens 36 mm Mitte zu Mitte). Bei Schaltern unterschiedlicher Größe den größeren Durchmesser als Referenz verwenden. Diese Einschränkung entfällt bei Verwendung von Schaltern mit unterschiedlichen Oszillatorfrequenzen (fragen Sie SEGMENsensor nach frequenzabgestimmten Paaren) oder mit Anti-Interferenz-Modus (Störungsunterdrückungsschaltung).
Können bündige Schalter Objekte durch dünne Metallbleche erkennen?
Ja, in bestimmten Konfigurationen. Ein bündiger Schalter kann ein Metallziel auf der Gegenseite eines dünnen Nichteisenblechs erkennen (z. B. 1–2 mm Aluminiumplatte) — das Blech ist für das elektromagnetische Feld durchlässig. Ein Eisenblech (Stahl) schirmt das Feld jedoch deutlich ab. Praktische Regel: Ist das Zwischenmaterial nicht ferromagnetisch und dünner als 0,5× Sn, kann der Schalter „hindurchsehen". Dieses Prinzip wird bei der Förderbett-Metallteilerkennung genutzt — der Schalter ist bündig in eine Edelstahl-Förderwanne eingebaut und erkennt darüber laufende Stahlteile. Stets für die spezifische Material- und Dickenkombination einen Prototyp testen.
Wie hoch sind OEM-MOQ und Lieferzeit für bündige induktive Näherungsschalter aus einem China-Werk?
Qualifizierungsmuster für induktive Standard-Näherungsschalter bündig (geschirmt) (M8, M12, M18, M30, NPN/PNP, Schließer/Öffner, IP67, PVC-Kabel 2 m oder M12-Stecker) gibt es als Muster (1–5 Stück); die Serienfertigung planen wir nach Ihrem Jahresbedarf. Muster 1–5 Stück in 5–7 Arbeitstagen. Serienfertigung: Laut Angebot. Kundenspezifische Optionen (IP68, Keramik-Stirnfläche, 316L-Edelstahlgehäuse, Kabelmaterial, PTFE-Kabel, erweiterter Temperaturbereich, OEM-Etikett): Serienfertigung: Lieferzeit laut Angebot. CE- und RoHS-Konformitätserklärung bei jeder Bestellung. Werk: SEGMEN (Shenzhen) Industrial Development Co., Ltd., Registriernummer 91440300MAEUXXQU04, Shenzhen, Guangdong, China.
Bereit, induktive Näherungsschalter bündig direkt vom China-OEM-Werk zu beziehen?
Nennen Sie uns Baugröße, Ausgangsart (NPN/PNP), Schaltabstand und Zielmaterial — wir senden Angebot und Anschlussplan innerhalb von 24 Stunden.
